英特尔NUC11ATKC2迷你主机三维结构

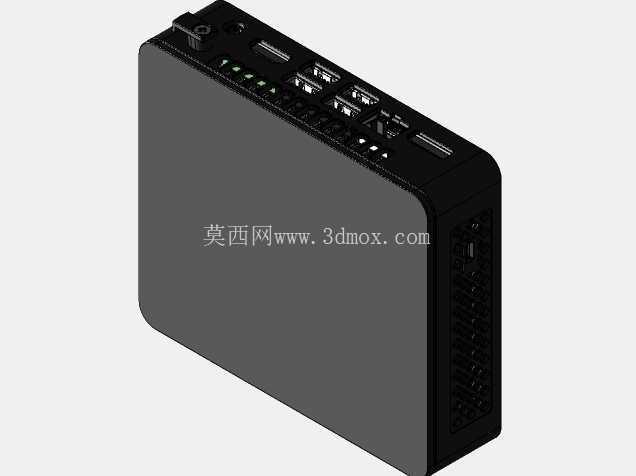

　　这款紧凑型迷你计算设备的三维结构，完全还原了量产机型的实际装配逻辑，在做结构建模的时候首先要考虑的就是狭小空间内的元件排布合理性，毕竟整机三维尺寸控制在135x115x36mm，比常规的ITX机箱小了近七成，所有的接口位置、散热开孔、结构卡扣都要和实际量产件完全对齐。

　　从实际应用场景来看，这类迷你主机的适配范围非常广，工业场景里可以嵌入设备机柜做上位机终端，不需要占用标准机架位，直接通过挂装结构固定在机柜内壁或者设备侧方即可，办公场景里可以挂载在显示器背面做瘦客户机，完全不占用桌面空间，甚至在嵌入式自助终端、数字标牌这类场景里，也能直接塞进设备的预留安装腔体内，不需要额外定制计算单元的安装结构。建模的时候首先要确认的就是安装边界，整机的六个面的公差预留要控制在0.2mm以内，尤其是底部的挂装孔位，要匹配通用的VESA75和VESA100挂架标准，孔位的同轴度、沉头深度都要严格对应实际安装需求，避免出现挂装时干涉或者无法固定的问题。

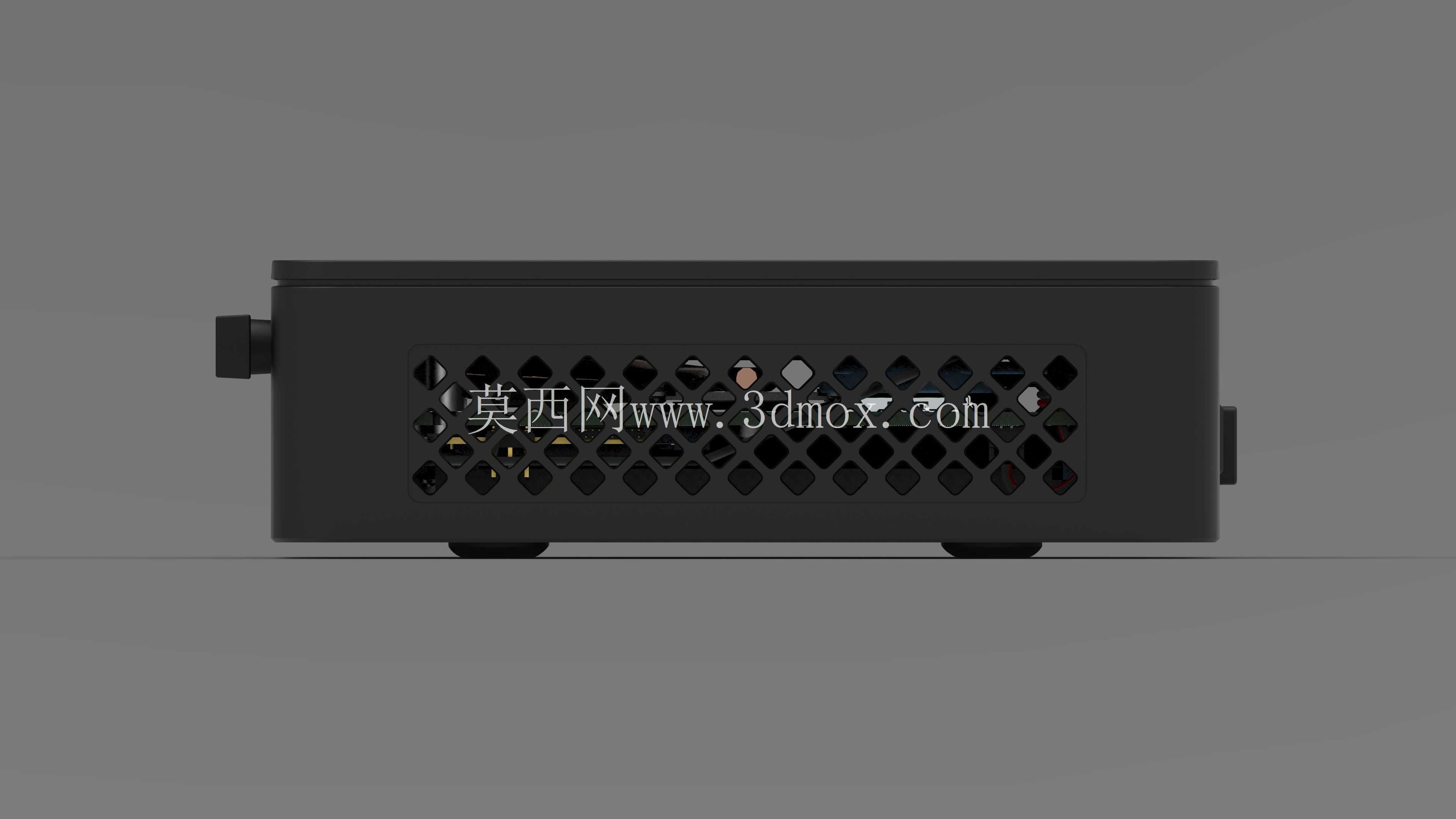

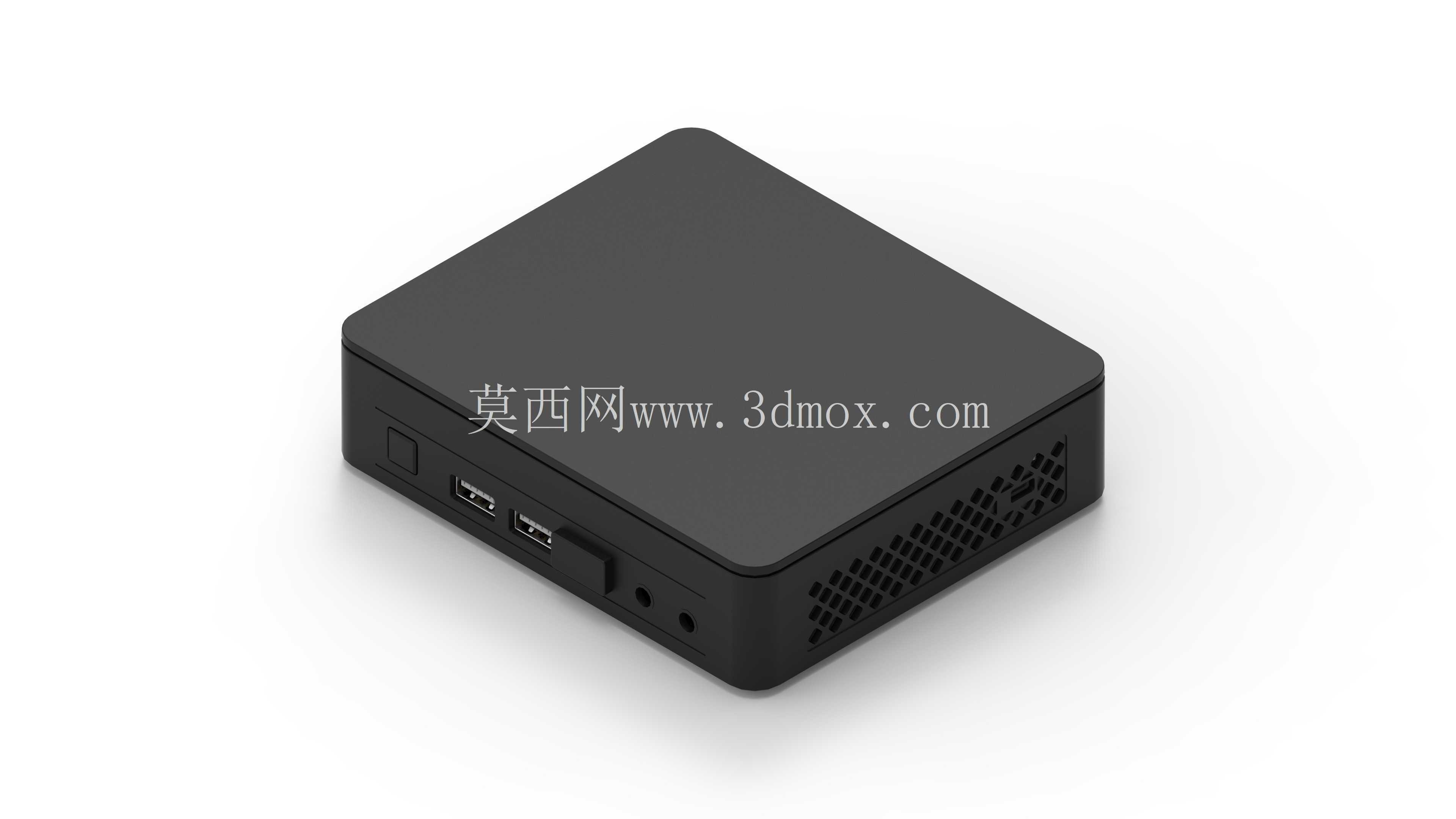

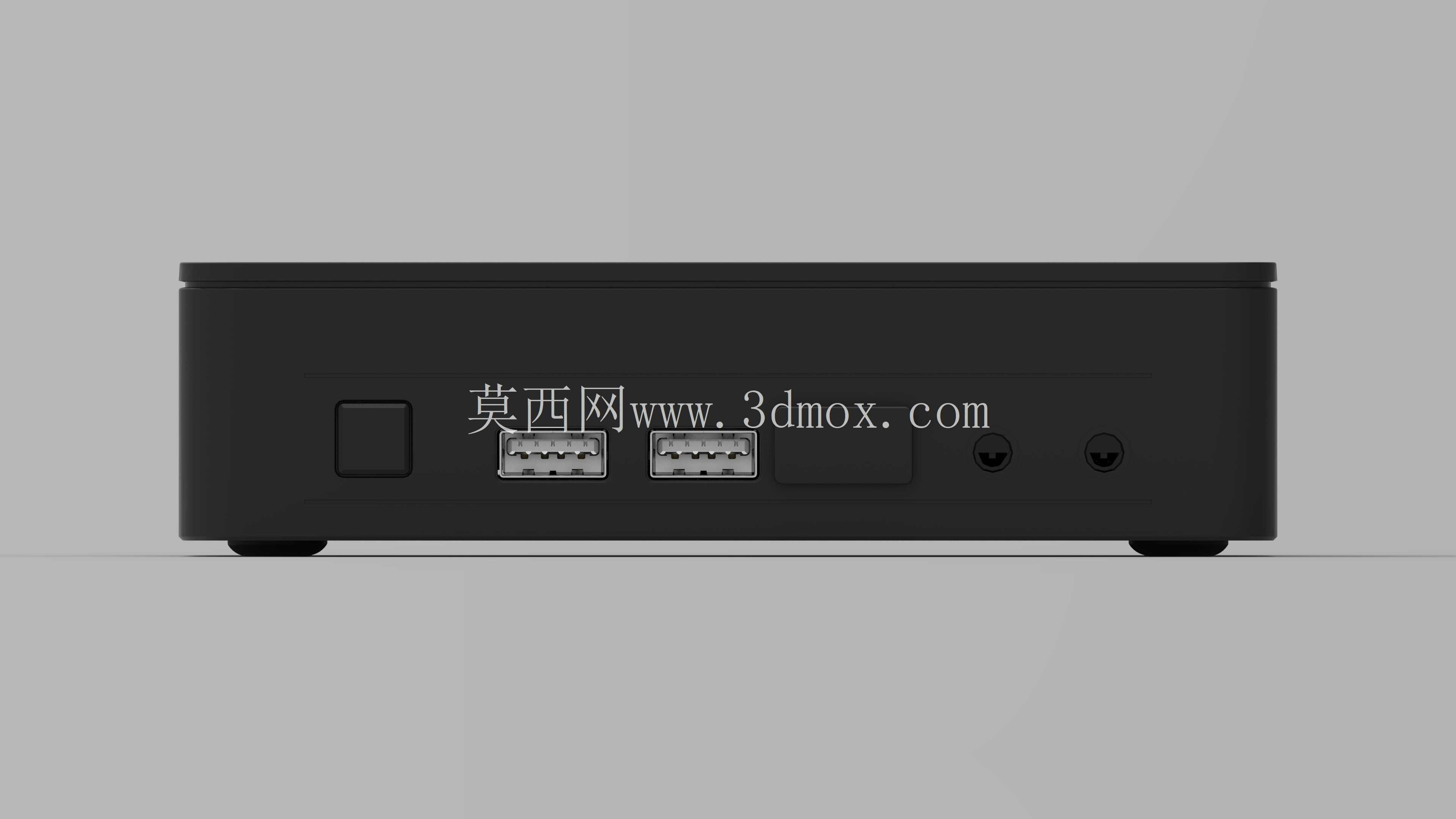

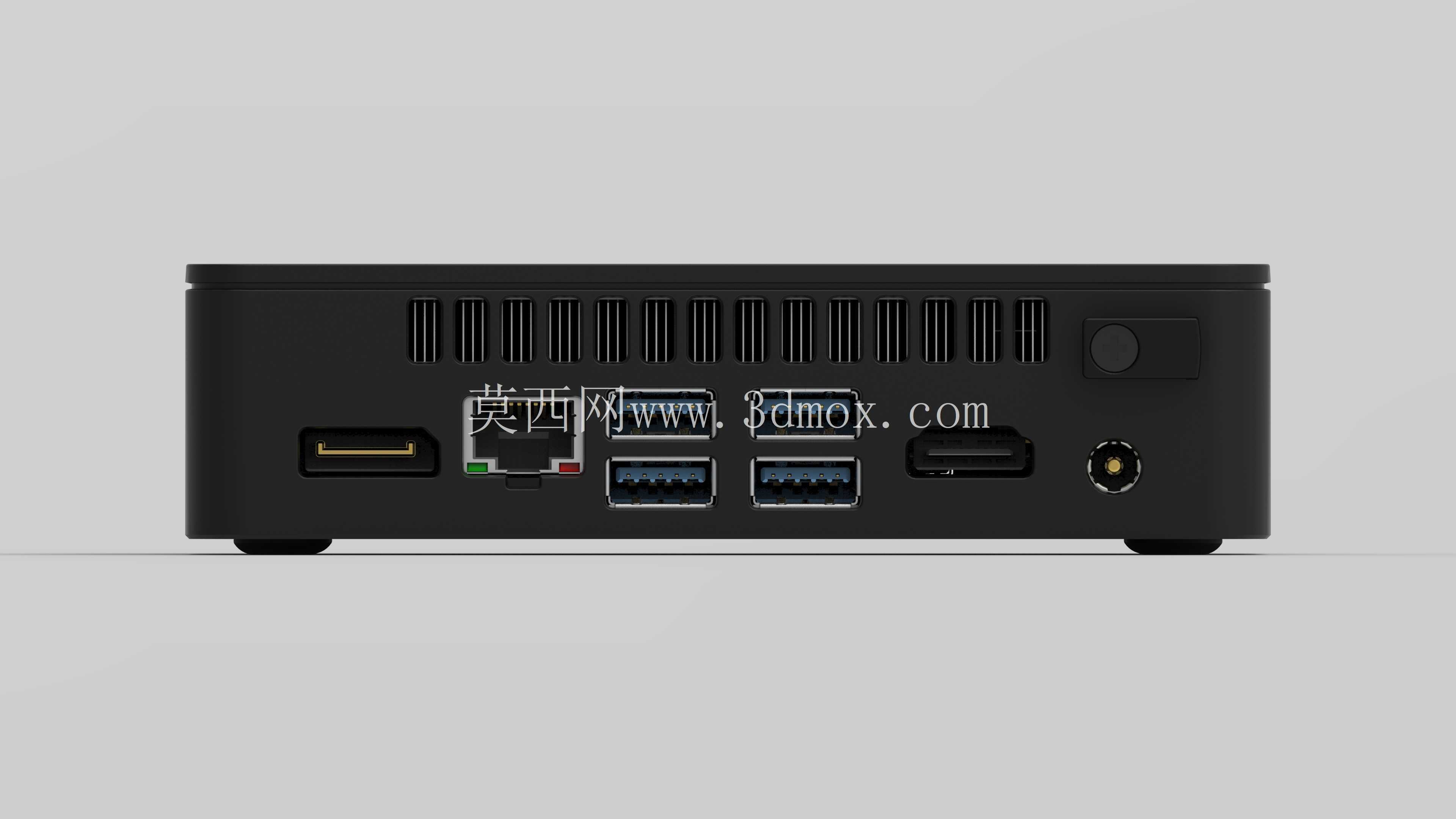

　　从功能特性来看，前面板预留的两个USB接口位置做了内凹的结构避让，保证插U盘或者加密狗的时候不会和周边结构产生磕碰，侧面的散热格栅采用了斜向开孔的设计，建模的时候要注意开孔的倾斜角度，既要保证通风面积满足低功耗处理器的散热需求，还要避免异物直接从开孔掉入机身内部，格栅的筋条宽度控制在1.2mm，既保证结构强度不会因为开孔过多导致壳体变形，也不会过多遮挡通风路径。机身的电源接口、高清输出接口、网线接口都布置在机身背面，接口的伸出高度要和壳体的边缘齐平，插线之后线材不会突出机身过多，方便嵌入狭小安装空间的时候布线整理。

　　设计思路上，整个壳体采用上下扣合的结构，没有外露的螺丝，所有的固定结构都隐藏在底部的防滑胶垫下方，建模的时候要把卡扣的配合间隙预留出来，上下壳的卡扣配合量控制在0.8mm，既保证装配之后不会出现松垮缝隙，也不会因为过盈量太大导致拆装困难。机身侧面的电源按键做了0.5mm的凸起高度，按键的触发行程预留1.2mm，和内部的微动开关位置完全对齐，避免出现按键卡滞或者按不动的问题。机身内部的主板安装柱高度统一为4mm，保证主板安装之后和底壳之间留有足够的走线空间，内存、硬盘的安装位置上方没有结构遮挡，方便后期升级拆装的时候不需要完全拆开整个壳体。

　　做这类紧凑型电子设备的三维建模，最需要注意的就是各个部件的干涉检查，尤其是接口位置、散热通道、装配卡扣这几个区域，哪怕0.1mm的干涉都会导致实际装配的时候出现问题，比如USB接口的金属外壳如果和壳体开孔的边缘干涉，插接头的时候就会出现插不到位的情况，散热格栅的筋条如果和内部的散热风扇位置对齐，就会阻挡风道影响散热效率。整个模型的所有圆角、拔模角度都按照实际注塑件的生产要求做了处理，壳体的外边缘做了R2的圆角过渡，既避免锐边划伤，也让整机的视觉效果更精致，所有的注塑筋位都做了0.5度的拔模斜度，保证开模生产的时候可以顺利脱模，不会出现粘模的问题。

　　在实际选型参考的时候，这个三维模型可以直接用来做安装适配的模拟，比如在做自助终端设备设计的时候，可以直接把这个模型导入到装配体里，确认安装腔体的尺寸是否足够，接口位置是否和设备的出线孔对齐，挂装结构是否匹配，不需要再手动测量实物尺寸，能大幅减少前期方案设计的验证时间。对于结构设计从业者来说，这类紧凑型设备的建模逻辑也很有参考价值，如何在极小的空间内平衡结构强度、散热需求、接口布局、装配便利性，是小型电子设备结构设计的核心要点，这个模型里的卡扣设计、开孔避让、公差预留都可以作为同类产品设计的参考依据。
