M3规格5mm长法兰式PZ1主板紧固螺丝

　　在消费电子、工业控制板卡的装配场景中，这类带法兰面的PZ1槽型M3螺丝是板级固定的核心连接件，日常接触的台式机主板、嵌入式工控板、小型仪器内置电路板的固定工位，都能见到这类紧固件的身影。不同于普通盘头螺丝，这款螺丝自带的一体式法兰盘相当于集成了平垫圈的作用，在锁紧时能够分散螺丝头对PCB板安装孔位周边的压应力，避免玻纤板在反复拆装或者长期受震动时出现孔位发白、开裂的问题，尤其适合运输过程中存在持续震动的车载工控设备、户外监测仪器内部的板卡固定场景。

　　从结构设计来看，这款螺丝公称直径为M3，螺杆有效锁紧长度为5mm，这个长度是经过装配公差核算的：常规消费级主板安装铜柱的标准高度为3mm，加上PCB板本身1.6mm的标准厚度，锁紧后螺杆露出铜柱的长度控制在0.4mm以内，既不会因为长度不足导致啮合牙数不够出现滑牙，也不会因为螺杆过长顶到主板背面的贴片元件造成短路。螺丝头采用PZ1米字槽设计，相比十字槽拥有更好的对中性，电动螺丝刀批头卡入后不容易打滑，在批量组装的流水线工位上，能够有效降低批头滑出刮伤主板丝印层的概率，同时法兰盘的下表面做了0.1mm的微凸面处理，锁紧时法兰面会先接触PCB板的沉孔台阶，随着扭矩增大逐步压平，能够提供更稳定的预紧力，不会因为PCB板表面的轻微不平整出现锁紧后虚接、松动的问题。

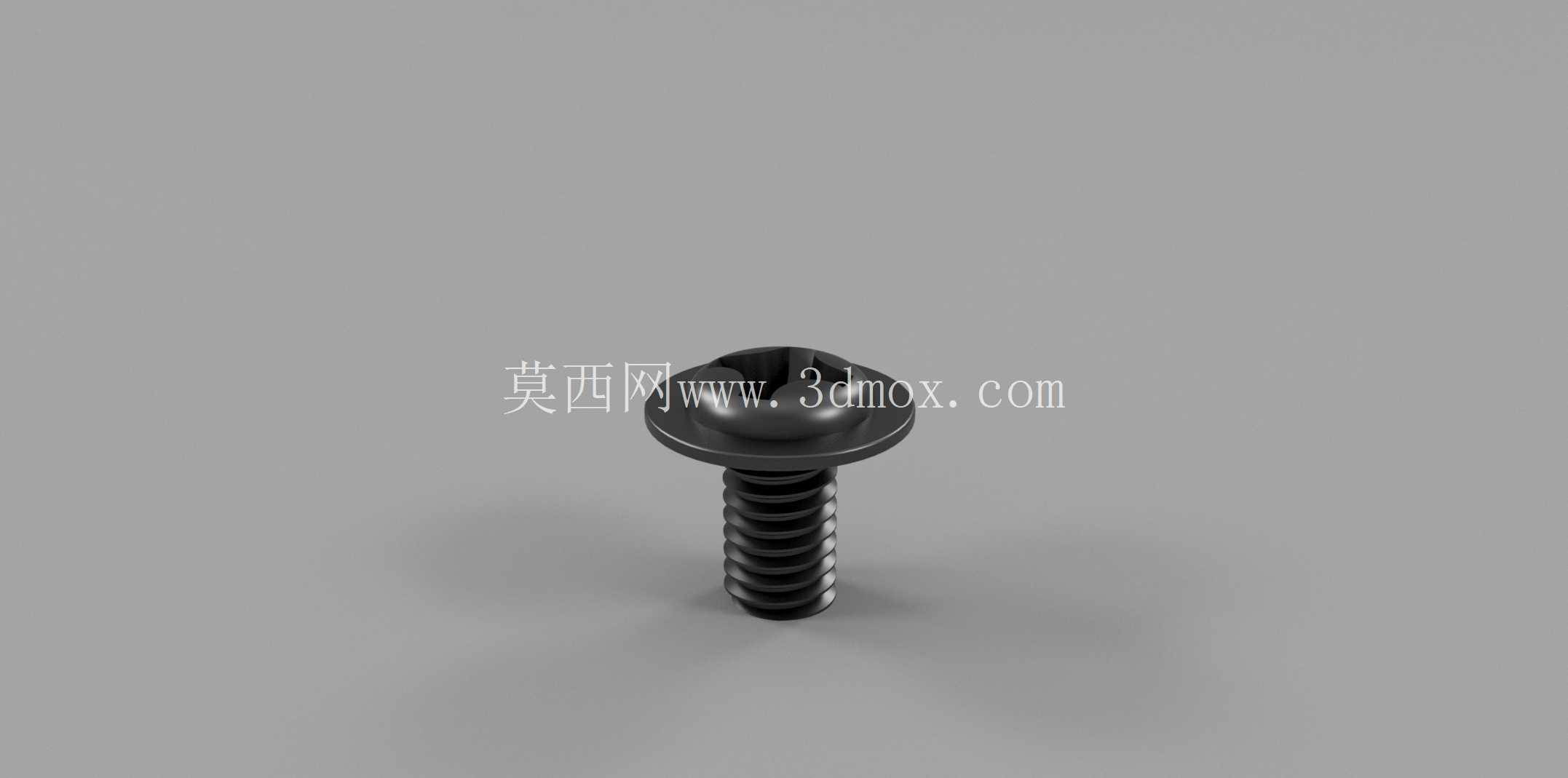

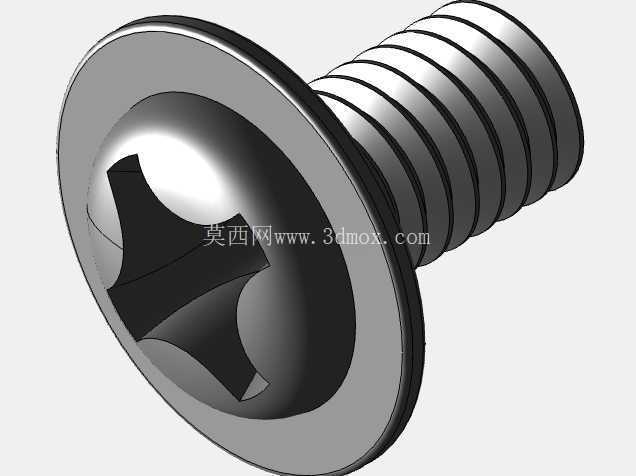

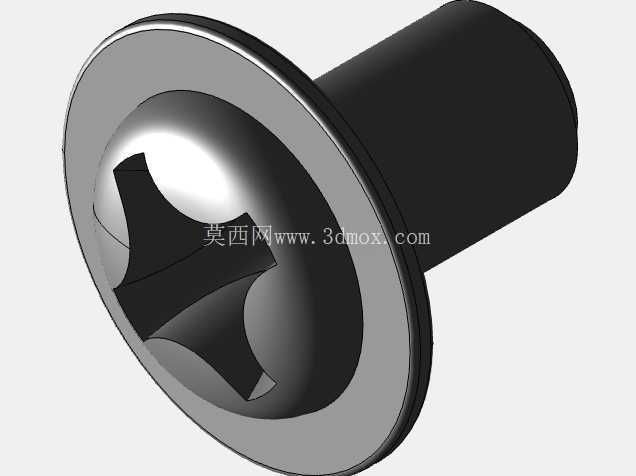

　　建模过程中需要注意几个关键的尺寸边界：法兰盘的外径控制在7mm，刚好匹配主板安装孔周围6mm的禁布区要求，不会压到孔位周边的贴片电容、电阻等小型元件；螺杆末端做了45度的倒角引导，安装时能够顺利对准铜柱的内螺纹孔，不需要额外扶正就能快速拧入，适合自动化锁螺丝设备的作业要求。另外模型提供了带螺纹细节和简化螺纹的两个版本，带完整牙型的版本可以用于整机的装配干涉检查、紧固过程的应力仿真分析，能够模拟螺纹啮合时的受力分布，验证不同锁紧扭矩下PCB板的形变情况；简化螺纹的版本则可以用于大装配体的可视化展示，减少模型面数提升大场景下的操作流畅度。

　　在实际选型使用时，这类螺丝的法兰面不需要额外加装平垫圈，仅在需要绝缘防护的场景下，可以在法兰面和PCB之间加装0.2mm厚的绝缘PET垫片，不会影响整体的锁紧厚度，适配绝大多数标准ATX、ITX主板以及尺寸匹配的小型仪器控制板的安装需求，在有抗震要求的应用场景下，配合螺纹锁固胶使用时，法兰面更大的接触面积也能让锁固胶的粘接面更均匀，长期使用的防松效果优于普通盘头螺丝。
