STC-3008温控器外壳结构设计

　　这款温控器外壳采用嵌入式面板安装结构设计，适配工业电控柜、恒温设备、养殖温控系统、冷链机组等场景的面板开孔安装需求，两侧的弹性卡扣结构是整个安装设计的核心，无需额外螺丝固定，将壳体推入对应尺寸的面板开孔后，卡扣会自动卡紧在面板背面，实现快速装配，同时卡扣预留了一定的形变余量，可适配1.5-3mm厚度范围的面板板材，适配冷轧钢板、ABS塑料板、亚克力面板等常见电控柜面板材质，安装后壳体与面板贴合紧密，可有效阻挡粉尘从安装缝隙进入壳体内部，满足常规工业场景的防护需求。

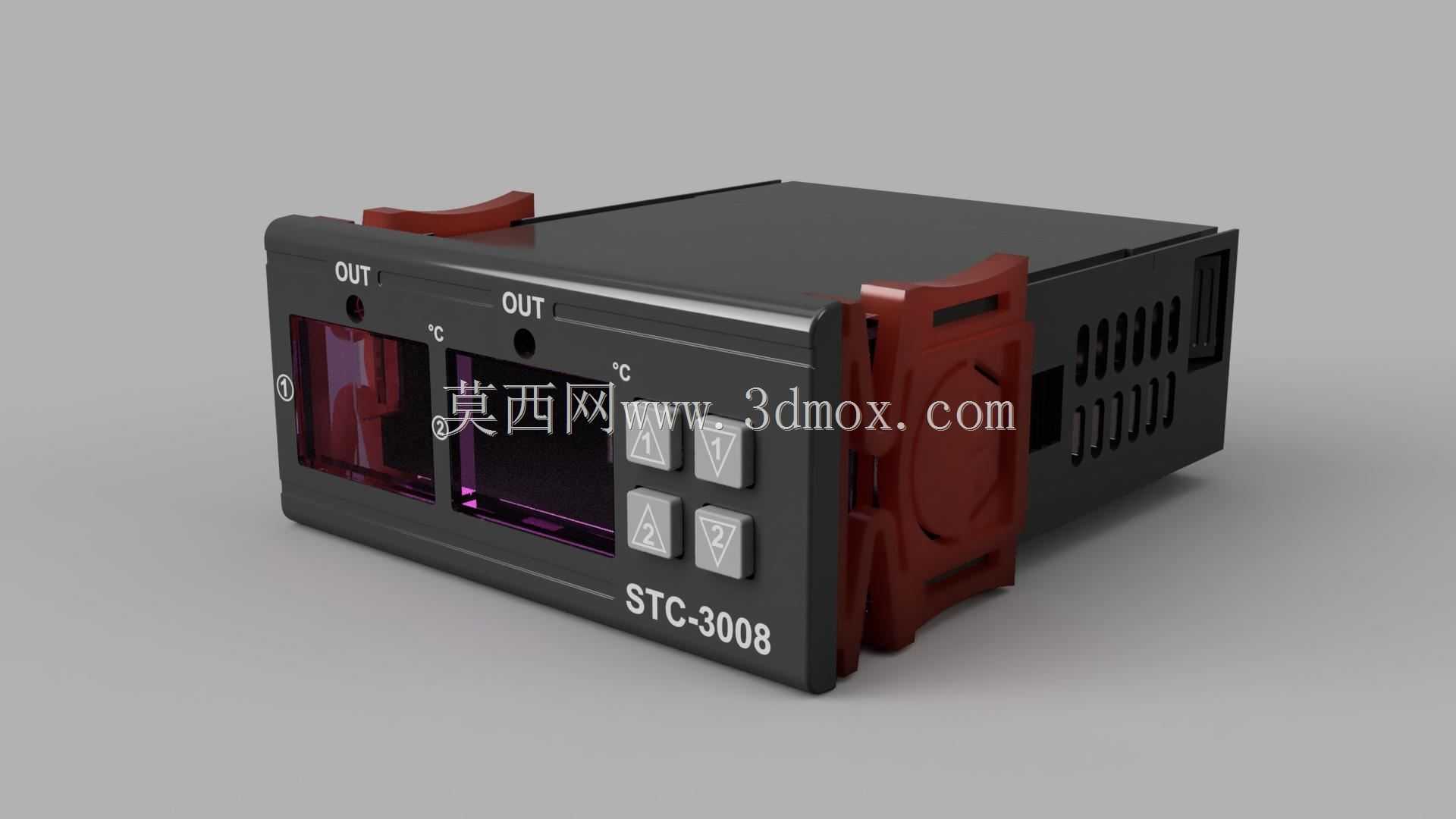

　　壳体正面布局完全匹配温控器的功能交互逻辑，上方预留两个独立的显示窗口，分别对应两路温度采集通道的数值显示，窗口区域做了下沉式台阶设计，可直接嵌入透明视窗镜片，镜片装配后与正面壳体齐平，既不会积灰也能避免外力刮花显示面板；显示窗口下方设置四个功能按键的安装位，按键采用方形凸起结构，每个按键对应独立的功能触发，分别承担参数设置、数值上调、数值下调、功能确认的操作需求，按键与壳体之间预留0.2mm的装配间隙，避免长期按压出现卡滞问题，同时按键周边做了圆角过渡，操作时的触感更顺滑。正面上下位置分别标注OUT输出标识与℃温度单位标识，标识区域做了微凹处理，后续可通过丝印或者激光雕刻完成标识制作，标识位置避开操作与显示区域，不会干扰用户读取数值与操作按键。

　　壳体侧面设计了多组平行的散热格栅，格栅采用长条状开孔，开孔方向沿壳体进深方向排布，既可以保证壳体内部电路板工作时产生的热量能够自然对流散出，又能避免大尺寸异物从侧面进入壳体内部，格栅的筋条厚度控制在1.2mm，兼顾散热效率与壳体结构强度，不会因为开孔导致壳体侧面出现易变形的问题。壳体尾部预留了接线端子的让位空间，可容纳两路温度传感器接线、两路继电器输出接线、电源接线的端子排，尾部的侧壁预留了走线缺口，方便线束从壳体尾部引出接入外部电路，缺口边缘做了圆角钝化处理，避免穿线时割伤线束绝缘层。

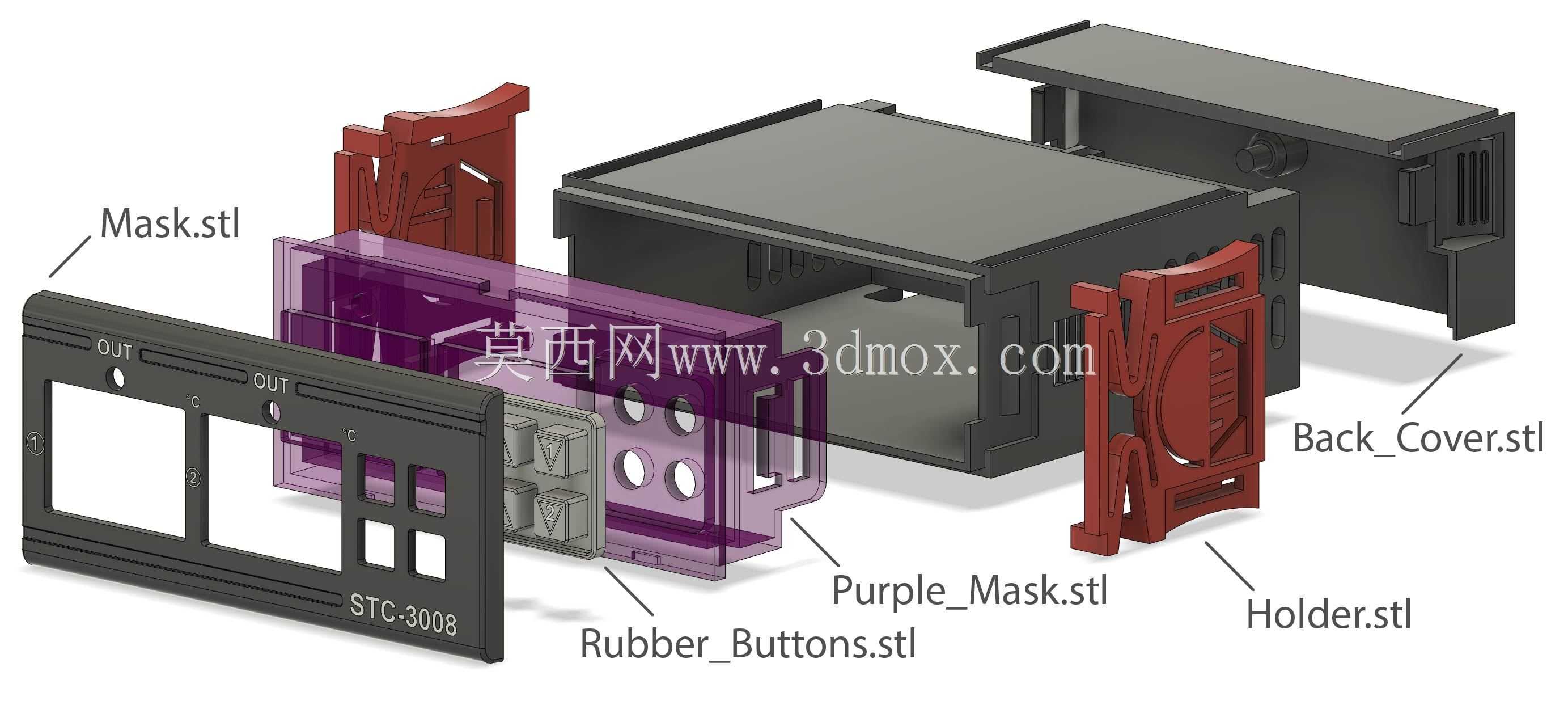

　　整个壳体采用分体式卡扣装配结构，上盖与底座通过周边的卡扣结构扣合，无需螺丝即可完成壳体组装，装配后上下壳的合模缝隙控制在0.15mm以内，既保证外观的整洁度，也能避免缝隙过大导致粉尘侵入。壳体内部设置了多组定位柱与螺丝柱，可直接固定温控器的主控电路板，定位柱的位置与电路板的定位孔完全匹配，装配时电路板可直接卡在定位柱上，再通过螺丝完成最终固定，避免电路板在壳体内部出现晃动移位。内部还预留了温度传感器探头的走线槽，可将探头引线规整固定在槽内，避免引线杂乱干扰其他元器件的装配。

　　从安装边界来看，壳体的面板部分尺寸略大于壳体主体进深部分的尺寸，面板部分的突出边缘可完全覆盖安装开孔的边缘，遮盖开孔的加工毛刺与尺寸误差，提升安装后的外观一致性。壳体的进深尺寸经过优化，可适配深度较浅的电控柜内部安装空间，不会因为壳体过长导致柜内其他元器件的装配受到干涉。两侧的卡扣结构在安装后会紧贴面板背面，即使设备在有振动的工况下运行，也不会出现壳体松动、从面板开孔处脱出的问题，可靠性更强。

　　在材质选择的适配设计上，壳体整体壁厚均匀控制在2mm，既可以采用ABS注塑工艺批量生产，也可以通过3D打印完成小批量样件制作，壁厚均匀的设计可避免注塑生产时出现缩痕、翘曲等成型缺陷，提升成品率。壳体的边角全部采用R2-R3的圆角过渡，没有尖锐的棱角，既可以提升注塑生产时的熔体流动性，也能避免装配、安装过程中划伤操作人员。正面的显示窗口区域的壁厚做了减薄处理，可减少透明视窗与显示数码管之间的距离，提升数值显示的清晰度，避免出现虚影、反光过重的问题。
