7型母头插针1-2-3排插针组结构设计

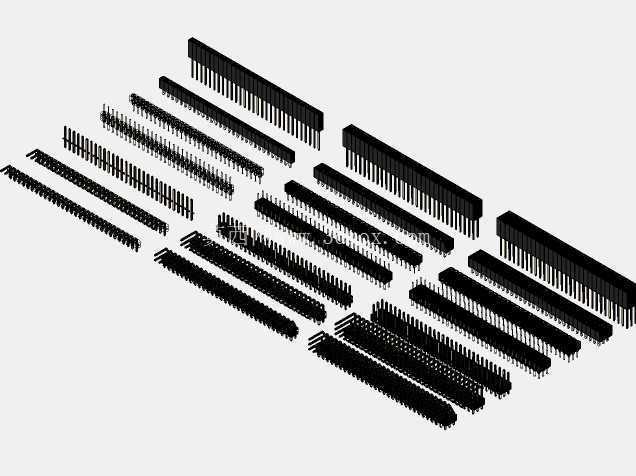

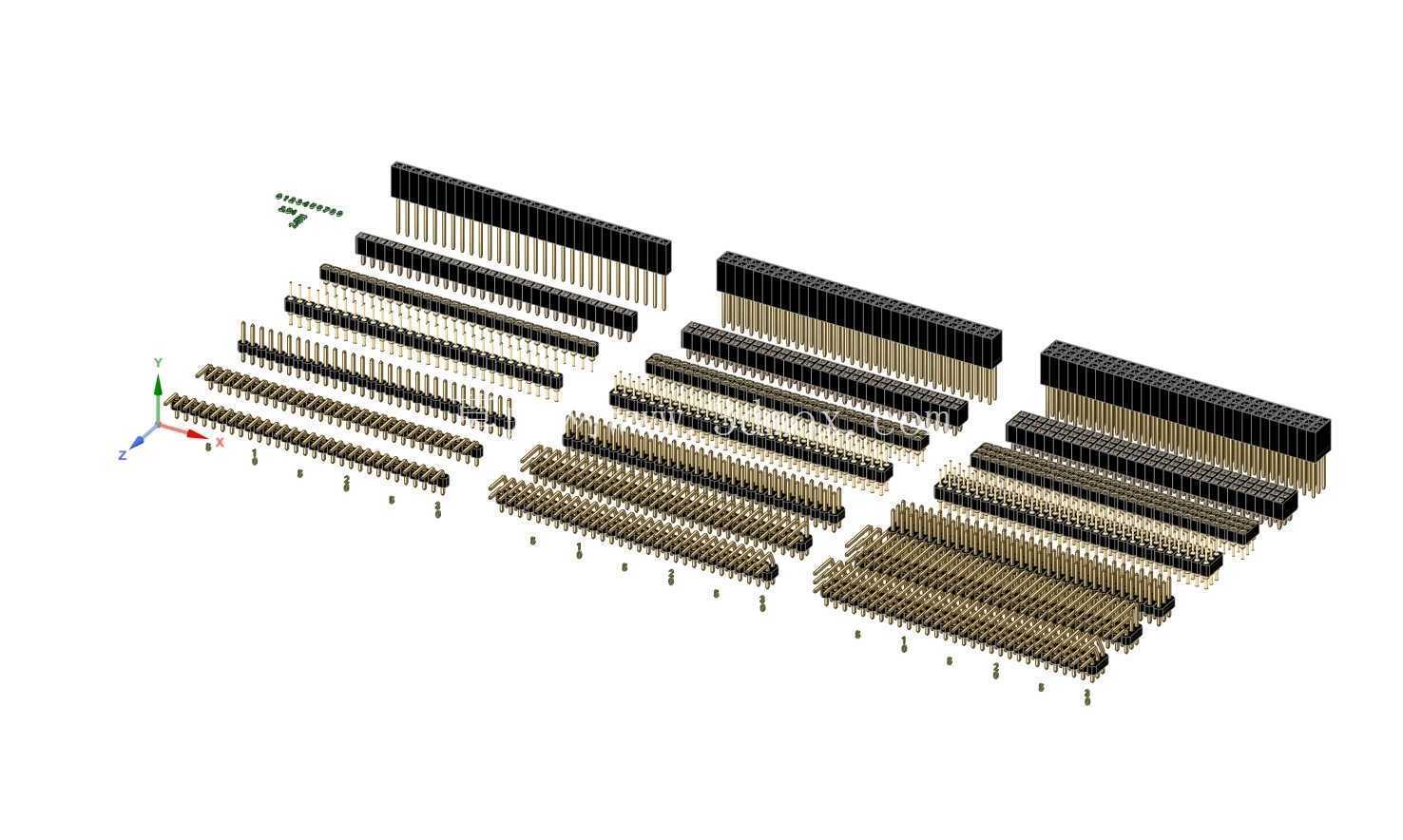

　　在工业控制板卡、消费电子主板、嵌入式开发模块的板间连接场景里，排针类连接件是实现板对板、板对组件信号与小电流传输的核心基础部件，这套7型母头插针1-2-3排插针组，覆盖了单排、双排、三排的不同引脚数规格，能够适配从简单信号传输到多通道并行数据交互的不同连接需求。从实际应用场景来看，这类插针组常被用在PLC扩展模块的板间对接、伺服驱动器的信号接口转接、工业传感器的接线端子排、消费电子的内部主板连接，还有各类测试治具的探针连接位，不同排数的插针可以对应不同的引脚定义需求，单排插针多用于少量IO信号的传输，双排插针兼顾信号与小功率供电的传输，三排插针则可以满足高密度引脚的并行信号传输，比如显示屏接口、数据采集卡的多通道信号对接。

　　从功能特性上看，这套插针组采用直插式设计，插针部分采用标准方针结构，母端的接触簧片采用弹性结构设计，能够保证插合后接触电阻稳定，在振动工况下也不会出现接触不良的问题，不同长度规格的插针可以适配不同板厚的PCB安装需求，插针的尾部采用标准浸锡处理，能够兼容波峰焊、手工焊等不同焊接工艺，焊接后引脚与PCB焊盘的结合强度能够满足常规工业设备的抗振动要求。插针的绝缘基座采用耐高温工程塑料材质，能够耐受焊接时的高温冲击，不会出现基座融化、引脚偏移的问题，同时绝缘基座的介电性能能够满足相邻引脚之间的绝缘要求，避免高压场景下出现引脚间爬电、击穿的问题。

　　在设计思路上，这套插针组采用系列化的设计逻辑，统一了插针的间距标准，所有规格的插针都采用行业通用的2.54mm标准间距，能够和市面上通用的排母、杜邦线、跳线帽完美适配，不需要单独开发配套的连接部件，降低了用户的选型配套成本。不同排数的插针采用统一的基座宽度与插针直径标准，在PCB封装设计时可以统一焊盘尺寸规则，减少PCB设计时的封装库制作工作量，插针的定位柱设计能够在焊接时快速定位到PCB的定位孔上，避免焊接过程中插针出现歪斜、偏移的问题，提升批量焊接的良率。从外形尺寸与安装边界来看，单排插针的宽度仅为2.5mm左右，双排插针宽度为5.0mm左右，三排插针宽度为7.5mm左右，不同引脚数的插针长度根据引脚数量按2.54mm的间距递增，安装时插针穿过PCB焊盘后，尾部露出焊盘的长度控制在1.0-1.5mm，既能够保证焊锡充分浸润引脚，又不会因为引脚露出过长导致相邻引脚之间出现焊锡短路的问题。绝缘基座的高度控制在5.0mm左右，插合后公母端的配合深度为3.0mm，能够保证插合后的连接强度，同时不会因为插合过深导致拔插困难。在安装布局时，相邻两组插针之间的间距需要预留至少2.0mm的操作空间，方便手工拔插连接线，同时避免相邻插针的基座出现干涉。在高密度安装场景下，三排插针的引脚数量多，焊接时需要注意焊盘的散热设计，避免因为焊接热量集中导致PCB局部过热变形，同时在走线时需要注意大电流引脚与信号引脚的隔离，避免大电流的纹波干扰到弱信号的传输。这套插针组的不同长度规格，可以适配不同的板间堆叠高度需求，比如在双层板堆叠的场景下，可以选择较长引脚的插针，预留出板间元器件的安装空间，在紧凑安装的场景下，可以选择短引脚的插针，降低整体的安装高度，满足小型化设备的设计需求。
