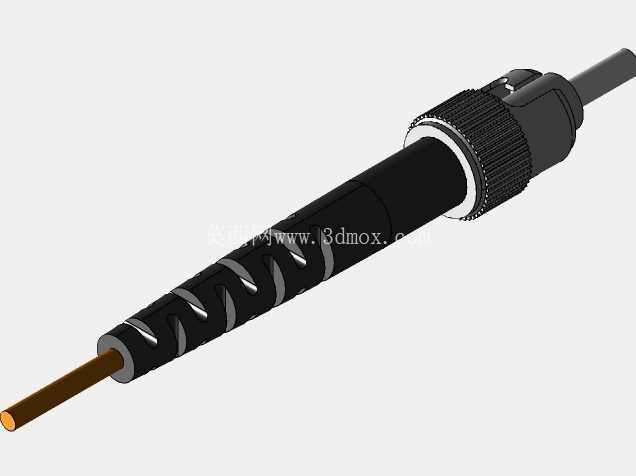

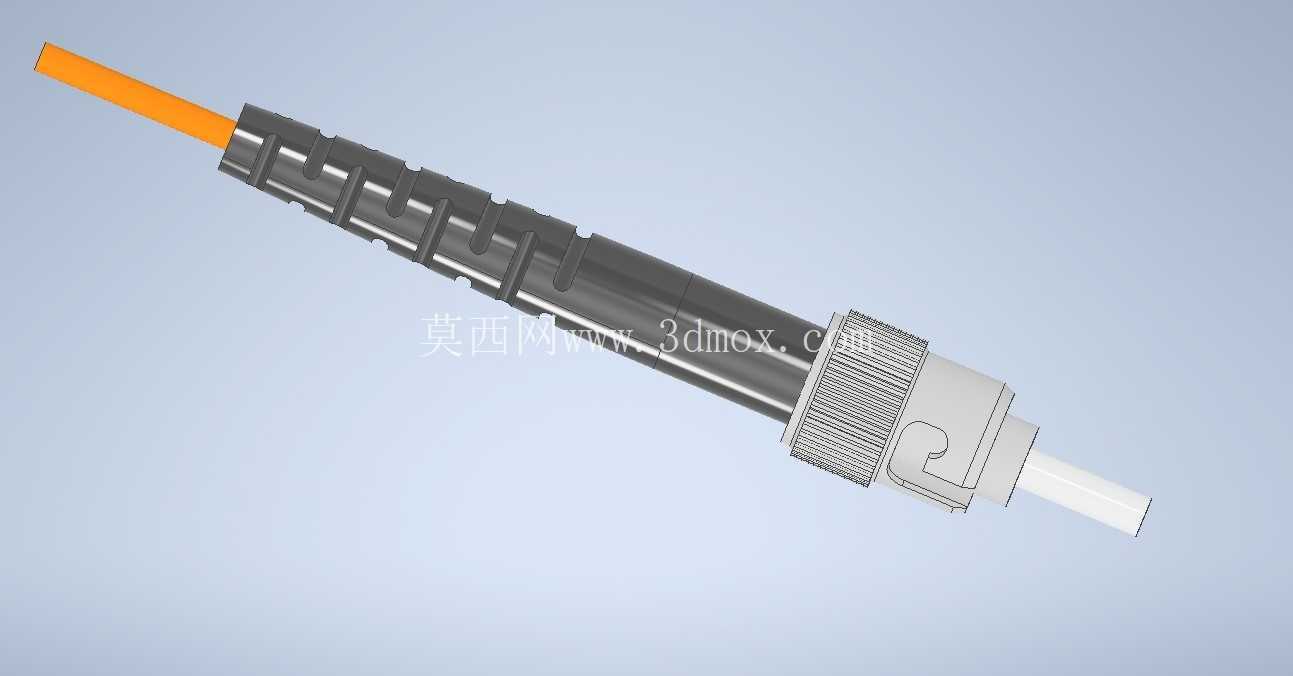

多模光纤ST型连接插头三维结构

　　在光纤通信链路的现场布设与设备端接作业中，ST型光纤连接器是多模光纤传输场景下应用极为广泛的端接部件，这类连接器最早在早期局域网布线、工业控制光纤链路、广电信号传输系统中大量普及，核心作用是实现多模光纤线缆与光模块、光纤配线架、终端设备光口的快速可拆卸连接，同时保证光纤纤芯的精准对中，将光信号的插入损耗控制在传输要求的阈值范围内。从结构设计逻辑来看，这款ST连接器采用了卡口式锁紧结构，这也是ST连接器区别于SC、LC类推拉式连接器的核心特征，连接时将插芯对准适配器内的陶瓷套筒插入后，旋转尾部的滚花锁紧套约四分之一圈即可通过卡口结构实现轴向与径向的双重固定，这种结构在存在一定振动的工业现场布线场景中，相比无锁紧的插拔结构具备更可靠的连接稳定性，不会因为设备运行的轻微振动出现连接松脱、光功率骤降的问题。

　　连接器的插芯部分采用高精度陶瓷材质，设计时严格匹配多模光纤的纤芯外径公差，插芯端面经过精密研磨处理，保证两根对接光纤的端面可以实现物理贴合，减少菲涅尔反射带来的信号损耗，插芯外围的金属定位环与适配器内的定位结构配合，保证每次插拔后纤芯的同轴度偏差控制在微米级，避免因为对中偏差导致的插入损耗超标。连接器尾部的防弯折结构采用了带螺旋凹槽的弹性护套设计，这个部分的设计需要兼顾柔韧性与结构强度，在光纤线缆受到侧向拉扯、弯折的时候，弹性护套可以将弯折应力均匀分散，避免线缆根部因为小半径弯折出现纤芯断裂、护套破损的问题，螺旋凹槽的深度、节距都是经过反复验证的，既保证护套可以在一定角度范围内自由弯曲，又不会因为过度弯折导致内部光纤受到超过允许范围的应力。

　　连接器的主体外壳采用阻燃工程塑料注塑成型，表面的滚花纹理是为了现场施工时操作人员佩戴手套也能获得足够的摩擦力，方便完成锁紧与解锁操作，外壳内部设置了光纤压接固定结构，在端接作业时，将光纤的芳纶加强层固定在压接环位置，承受线缆拉扯时的拉力，避免拉力直接作用在纤芯与插芯的连接位置，保证连接点的机械强度。从安装边界尺寸来看，这款ST连接器的插芯外径为标准2.5mm规格，锁紧后的最大外径约10mm，连接器整体长度（不含尾部线缆）约30mm，在光纤配线架上排布时，相邻连接器的中心距需要预留至少12mm的安装空间，避免相邻连接器出现干涉，尾部线缆的弯曲半径需要满足多模光纤的最小弯曲半径要求，通常静态下不小于线缆外径的10倍，动态布线时不小于线缆外径的20倍。

　　在实际工程应用中，这类ST多模连接器通常用于千兆以内的短距离光纤传输场景，比如厂区内的设备间光纤链路、楼宇内的垂直布线子系统、工业控制设备的光纤信号连接，相比后续推出的小型化LC连接器，ST连接器的结构强度更高，耐反复插拔性能更好，在需要频繁插拔测试、现场环境相对复杂的场景下依然有不可替代的应用价值。建模过程中需要重点关注几个配合公差的控制：首先是插芯与外壳内孔的同轴度，这个公差直接决定了连接器的插入损耗指标，建模时需要将同轴度公差控制在0.01mm以内；其次是锁紧套的卡口轨迹尺寸，需要和标准ST适配器的卡口凸点完全匹配，保证旋转锁紧时的手感顺畅，锁紧后无轴向窜动；另外尾部弹性护套的螺旋槽尺寸需要保证弯曲时的应力分布均匀，避免出现应力集中导致的护套开裂。整个连接器的结构拆分需要符合实际生产装配的工艺顺序，从插芯组件、锁紧结构、主体外壳、尾部压接件、弹性护套依次装配，建模时的装配约束完全模拟实际生产的装配流程，方便后续做装配干涉检查、工程图导出，也可以用于布线仿真时的连接器模型调用，在做光纤链路的三维布线设计时，这个模型可以直接导入装配环境，设置好尾部线缆的弯曲参数，就能模拟实际布线时的线缆走向与弯折状态，提前排查布线过程中可能出现的连接器与周边结构干涉、线缆弯曲半径不足等问题。
