嵌入式二维扫码识读设备结构设计

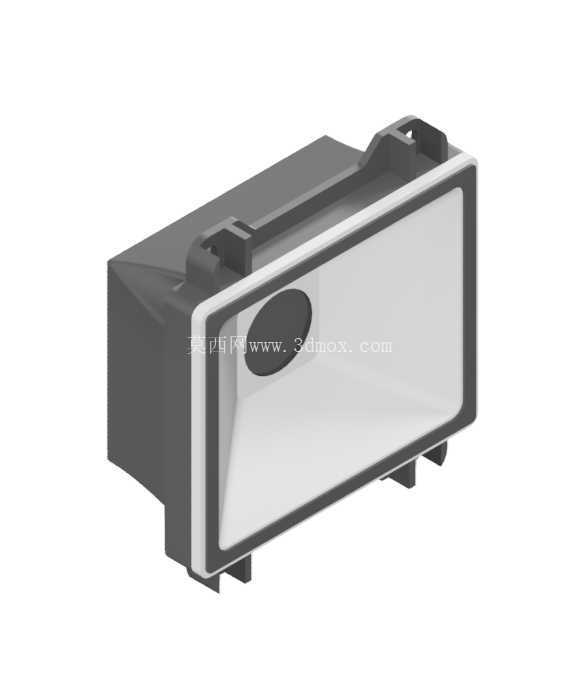

　　这款嵌入式二维扫码模组的结构设计，首先要匹配自助终端、工业工位、门禁通道这类需要内嵌识读模块的场景安装需求，外轮廓做了规整的切边处理，安装法兰边的厚度控制在适配常见钣金机柜开孔的公差范围内，不需要额外做转接支架就能直接卡入预设的安装位，侧边预留的走线槽深度刚好容纳FPC排线与供电通讯线，不会因为线材挤压导致模组安装后突出面板表面。

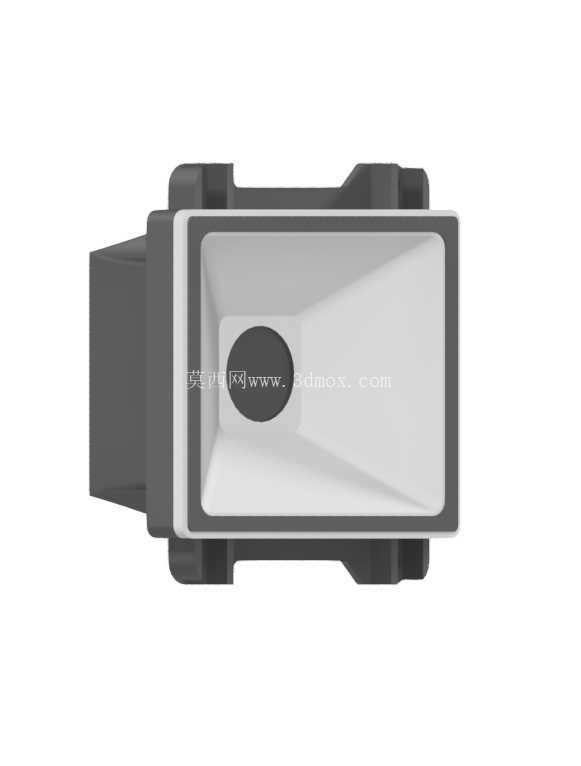

　　从实际使用的功能逻辑出发，识读窗口的倾角做了12度的内收设计，这个角度是经过多场景验证的：用户在自助机前站立操作时，手机屏幕刚好能对准识读区域的中心，不需要刻意调整手腕角度，窗口外围的黑色遮光边框做了0.8mm的凸台，既能阻挡环境杂光直射识读镜头造成反光，也能避免日常使用中硬物直接刮花识读面板的透明保护层。照明部分采用了漫反射式的柔光结构，灯珠排布在识读窗口的内侧四周，光线经过内壁的漫反射材质匀化后射出，不会出现直射人眼的眩光，也不会在手机屏幕、纸质条码表面形成局部高光反射导致识读失败，哪怕是低亮度的电子屏幕条码、表面有覆膜的纸质码，都能获得均匀的照明效果。

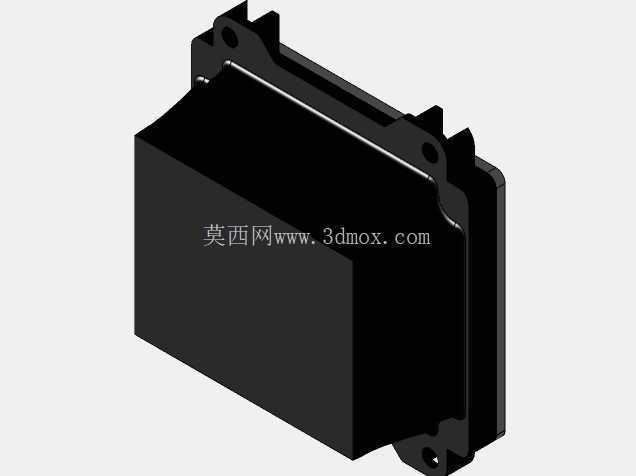

　　结构设计上把解码板、镜头组件、照明模块做了分层堆叠，整体厚度控制在极小的尺寸范围内，不会占用终端设备内部过多的安装空间，外壳采用ABS加PC的混合材质，兼顾结构强度与抗冲击性，日常的磕碰、频繁擦拭都不会出现外壳开裂或者窗口变形的问题。底部的定位柱做了十字筋加强，安装时对准机柜上的定位孔就能快速完成对位，螺丝孔位预留了0.2mm的装配间隙，就算机柜开孔有轻微的位置偏差，也能顺利完成固定，不会出现螺丝孔错位无法安装的情况。

　　考虑到工业场景的使用需求，模组的接缝处做了错位止口设计，能阻挡日常的灰尘、泼溅的液体进入内部，不需要额外做密封处理就能满足一般商用、工业工位的防护要求。识读窗口的透明面板采用防刮花的亚克力材质，表面做了硬化处理，长期使用也不会因为反复摩擦出现划痕影响识读率，面板和外壳的连接采用卡扣加超声波焊接的方式，没有外露的螺丝缝隙，整体外观整洁，也避免了螺丝松动导致的面板脱落问题。

　　在安装边界的设计上，模组后方预留了10mm的散热空间，就算长时间连续工作，解码板产生的热量也能通过外壳与后方的空气对流散出，不会因为积热导致解码性能下降或者元件寿命缩短。接口部分采用通用的插接端子，兼容常见的TTL、USB通讯接线，不需要定制专用的连接线材，设备集成时可以直接选用标准线材完成接线，降低集成的物料成本与装配难度。

　　从识读性能的结构匹配来看，镜头的焦距做了固定调校，对应5cm到30cm的常用识读距离，刚好覆盖用户手持手机、纸质码靠近窗口的常规操作距离，不需要做自动对焦的活动结构，既提升了结构可靠性，也加快了识读响应速度，用户把码靠近窗口的瞬间就能完成识读，不会出现对焦等待的卡顿感。模组的整体重量控制得很轻，就算是薄钣金的自助终端面板，安装后也不会出现面板下坠变形的问题，不需要额外做支撑结构。
