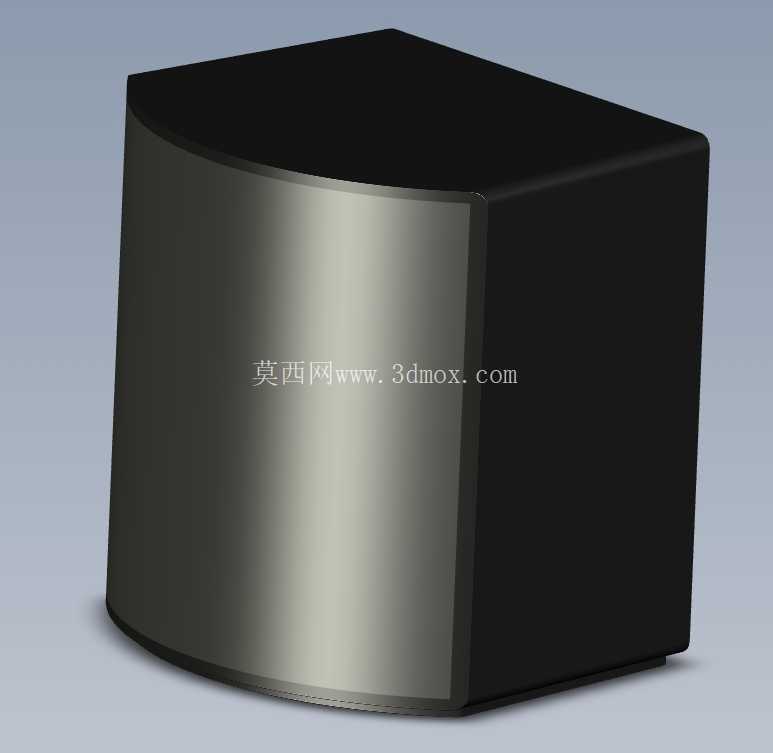

HTC VIVE PRO定位基站结构设计

　　做VR空间定位系统集成的工程师都清楚，光塔基站的安装适配一直是线下大空间体验、工业VR实训场景里绕不开的细节，这次拆解还原的这款定位基站结构，完全贴合实际部署中的安装、调试、防护需求，没有多余的装饰性结构，每一处曲面和棱角都服务于功能实现。

　　从实际使用场景来看，这类基站主要承担大空间内的光学定位信号发射功能，不管是多人VR互动展厅、虚拟装配实训工位，还是动作捕捉棚的辅助定位，都需要基站能够在高位安装时覆盖足够的扇形区域，同时避免自身结构对信号发射面造成遮挡。设计时首先考虑的是信号发射面的弧度处理，正面采用大曲率弧形面，能够让内置的红外扫描阵列获得水平方向120度以上的发射角，相比直面结构的信号发射端，弧形外壳不需要额外调整内部元件的倾斜角度，就能实现均匀的信号覆盖，减少边缘区域的定位漂移问题。

　　外壳的结构拆分上，采用前后两部分扣合的设计，前壳为信号透传区域，选用能够透过特定红外波长的哑光材质，表面做了细微的磨砂处理，既不会因为环境光反射干扰信号接收，也能避免日常使用中的划痕影响透波效率；后壳为高强度工程塑料材质，承担整个设备的结构支撑、散热和安装固定功能，边角做了小弧度的倒角处理，既能够提升高位安装时的安全性，避免尖锐边角磕碰维护人员，也能减少外壳注塑成型时的应力集中问题，降低长期使用中外壳变形的概率。

　　安装边界的设计是这类设备结构设计的核心要点之一，基站底部预留了标准的1/4英寸螺纹安装孔，能够兼容市面上绝大多数的相机三脚架、壁挂支架、吊装支架，不需要额外定制转接件就能完成部署；同时后壳背部预留了隐藏式的走线槽，供电和数据传输线缆可以沿着支架从走线槽接入设备，不会出现线缆外露杂乱的问题，也能避免外力拉扯线缆导致接口松动。设备的整体尺寸控制在边长100毫米左右的立方体内，弧形正面突出后壳平面约15毫米，整体重量控制在200克以内，不管是吊装在天花板还是壁挂在墙面，都不会对支架造成过大的负载，普通的塑料膨胀螺丝就能满足固定强度要求，不需要额外做墙体加固。

　　散热结构的设计也完全贴合长期连续运行的需求，后壳的上下边缘预留了隐蔽的通风栅格，采用下进风上出风的自然对流散热路径，栅格的开孔角度做了倾斜处理，既能够保证空气流通带走内部电路板和发光元件产生的热量，也能避免灰尘、上方掉落的杂物直接进入设备内部，减少日常维护的清理频率。设备正面没有设置任何实体按键和指示灯，所有状态指示都集成在底部边缘的隐藏式导光条内，正常工作时的光线不会直射到定位空间内，避免可见光对VR头显的光学传感器造成干扰，维护人员站在设备下方就能清晰看到运行状态，不需要爬到高处查看设备正面。

　　从结构建模的细节来看，前后壳的扣合位置设计了一圈防水胶圈的安装槽，配合卡扣和隐藏式螺丝固定，能够达到日常使用的防尘防泼溅等级，哪怕是在工业实训车间这类有少量粉尘、偶尔会有清洁液体飞溅的场景，也能保证内部元件的稳定运行。内部的电路板安装柱做了统一的高度设计，所有螺丝柱都做了加强筋处理，能够承受运输和安装过程中的震动，不会出现柱体断裂导致电路板移位的问题；信号发射元件的安装位预留了0.5毫米的调整间隙，组装时可以根据实际元件的公差微调发射角度，保证每一台设备的信号覆盖范围都能达到设计要求，减少出厂校准的工作量。

　　很多工程师在做这类外设结构建模时，容易忽略实际安装中的干涉问题，这个模型里特意还原了安装孔位周围的沉台设计，当使用支架固定时，固定螺丝的头部会完全沉入沉台内，不会突出设备底面，保证设备安装后能够和支架安装面完全贴合，不会出现因为螺丝顶起导致的设备倾斜，进而影响信号覆盖的角度。设备的侧面做了微弧的收边处理，从正面的弧形面自然过渡到后壳的平面，没有生硬的棱角，既提升了外观的整体性，也能减少安装时手部被棱角划伤的可能。

　　在做VR系统的场地布局时，工程师可以直接调用这个模型导入到场地布局的三维场景中，根据基站的实际尺寸和信号覆盖角度，模拟不同安装高度、不同安装角度下的信号覆盖范围，提前调整基站的安装位置，避免现场安装时出现信号盲区，减少现场调试的时间。同时模型里还原的安装接口尺寸，也能帮助结构工程师设计定制化的安装支架，比如针对异形展厅墙面的特殊支架、针对多基站堆叠安装的组合支架，都可以直接参考模型里的安装孔位和外形尺寸做适配设计，不需要反复测量实物尺寸，提升设计效率。
