工业级五端口非网管以太网交换机结构设计

　　在做车间设备组网、车载电控系统搭建、船舶舱内通讯链路布设这类项目时，经常会遇到商用交换机扛不住复杂工况的问题——宽幅电压波动、安装空间局促、现场接线繁琐、设备功耗过高带来的散热隐患，每一项都可能让整个通讯链路掉链子。这款五端口非网管以太网交换机的结构设计，就是完全围绕这类严苛工业场景的实际需求落地的。

　　从功能适配层面看，五个RJ45端口全部做了电气隔离设计，每个端口之间的信号互不干扰，哪怕现场有大功率电机启停带来的电磁脉冲，也不会顺着网线串到其他设备端造成数据丢包。供电部分没有采用消费级产品常见的固定DC圆孔接口，而是做了可拆卸的绿色接线端子，支持USB和24V工厂车间常用电压双路供电，宽电压适配范围覆盖了现场常见的电压波动区间，不用额外搭配稳压模块就能直接接入现场供电回路；端子可拆卸的设计也给现场接线留足了操作空间，不用在狭小的安装位里费劲怼线，接好线再把端子卡回设备即可，后期维护拆换设备也不用重新剥线压接，能省不少现场施工的时间。

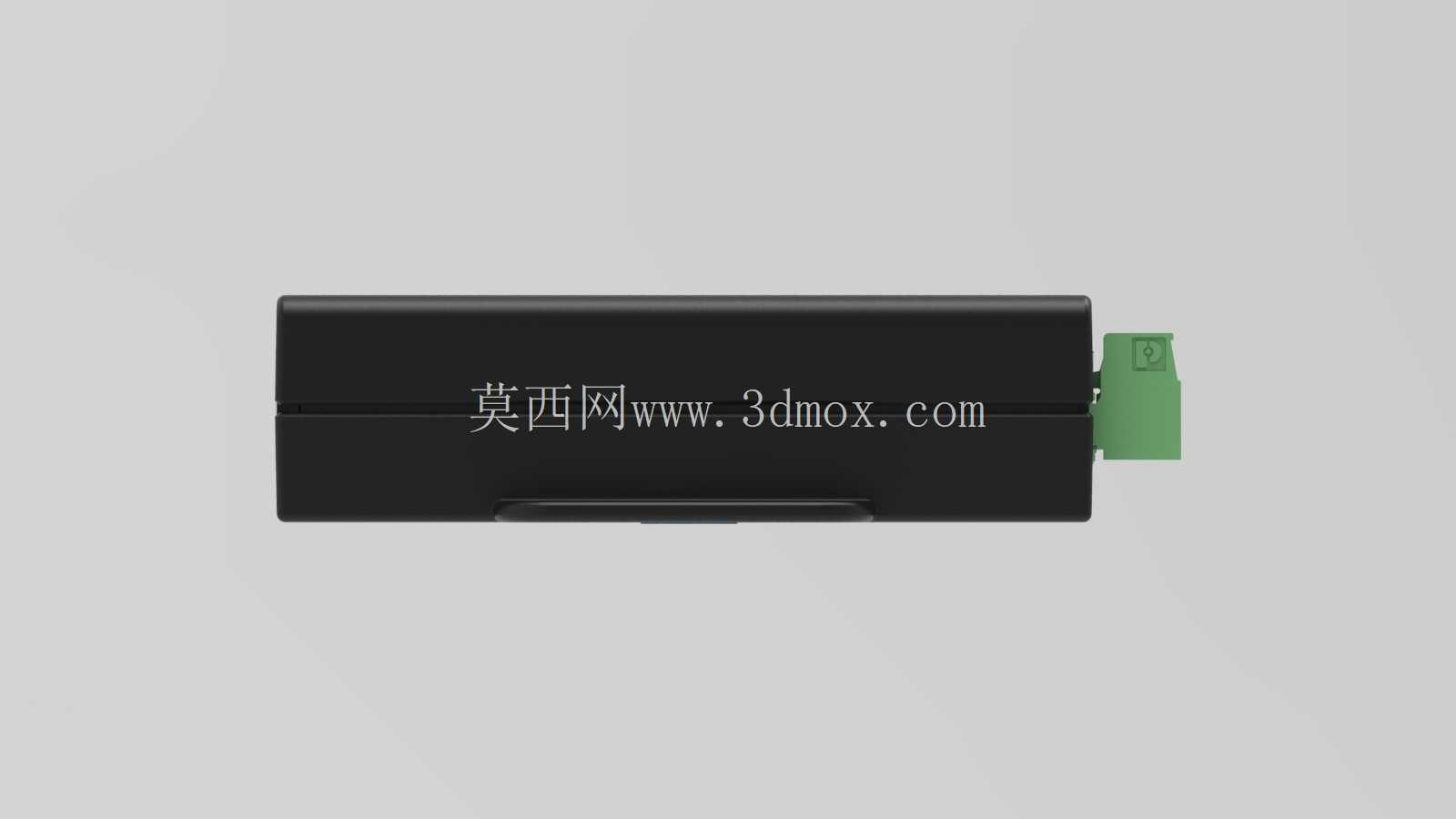

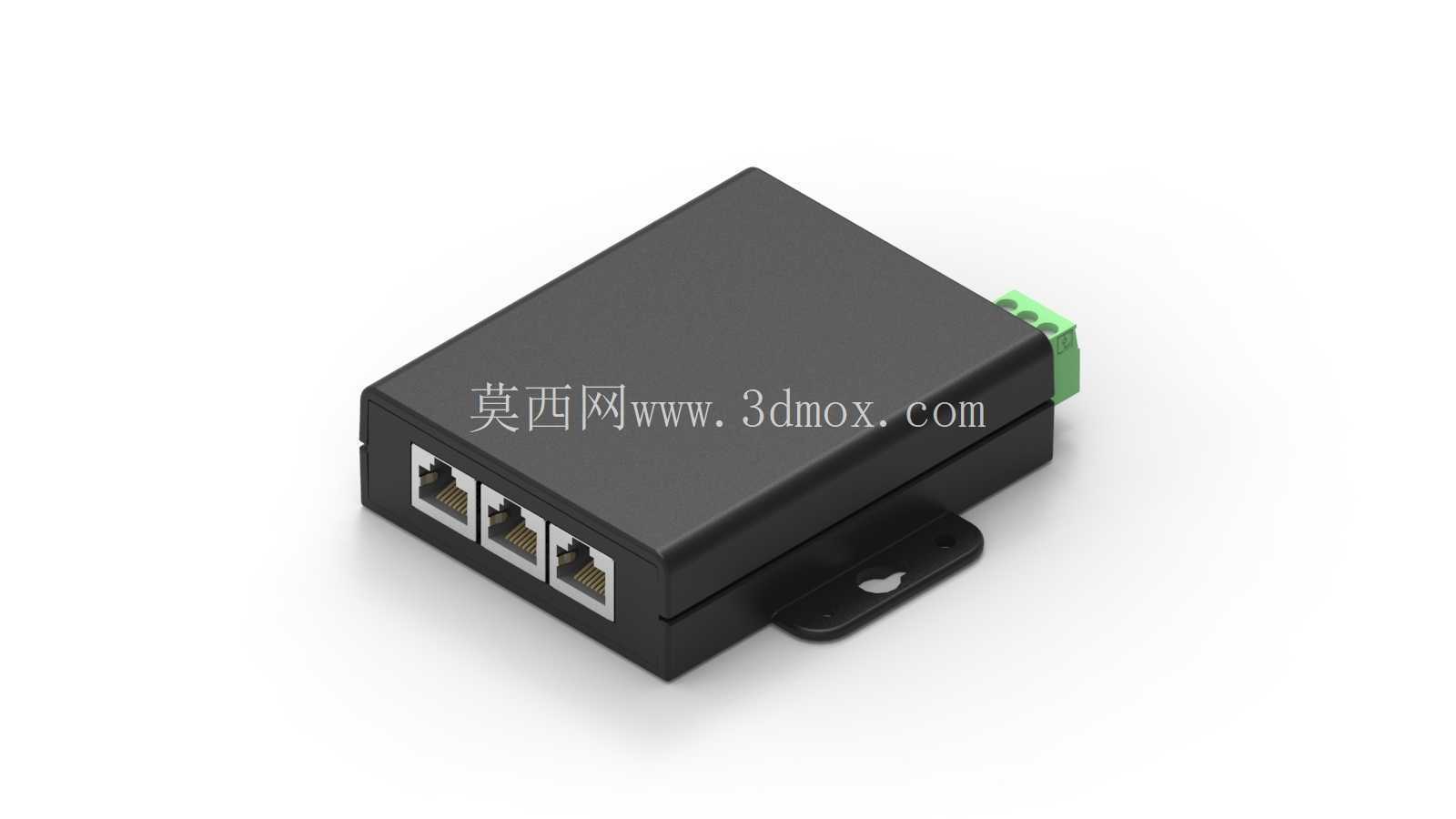

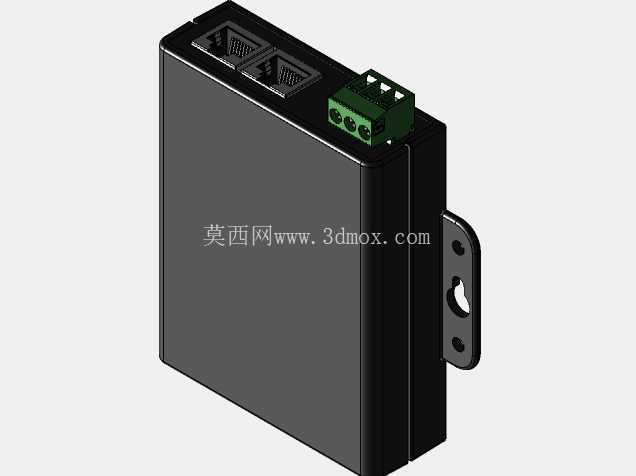

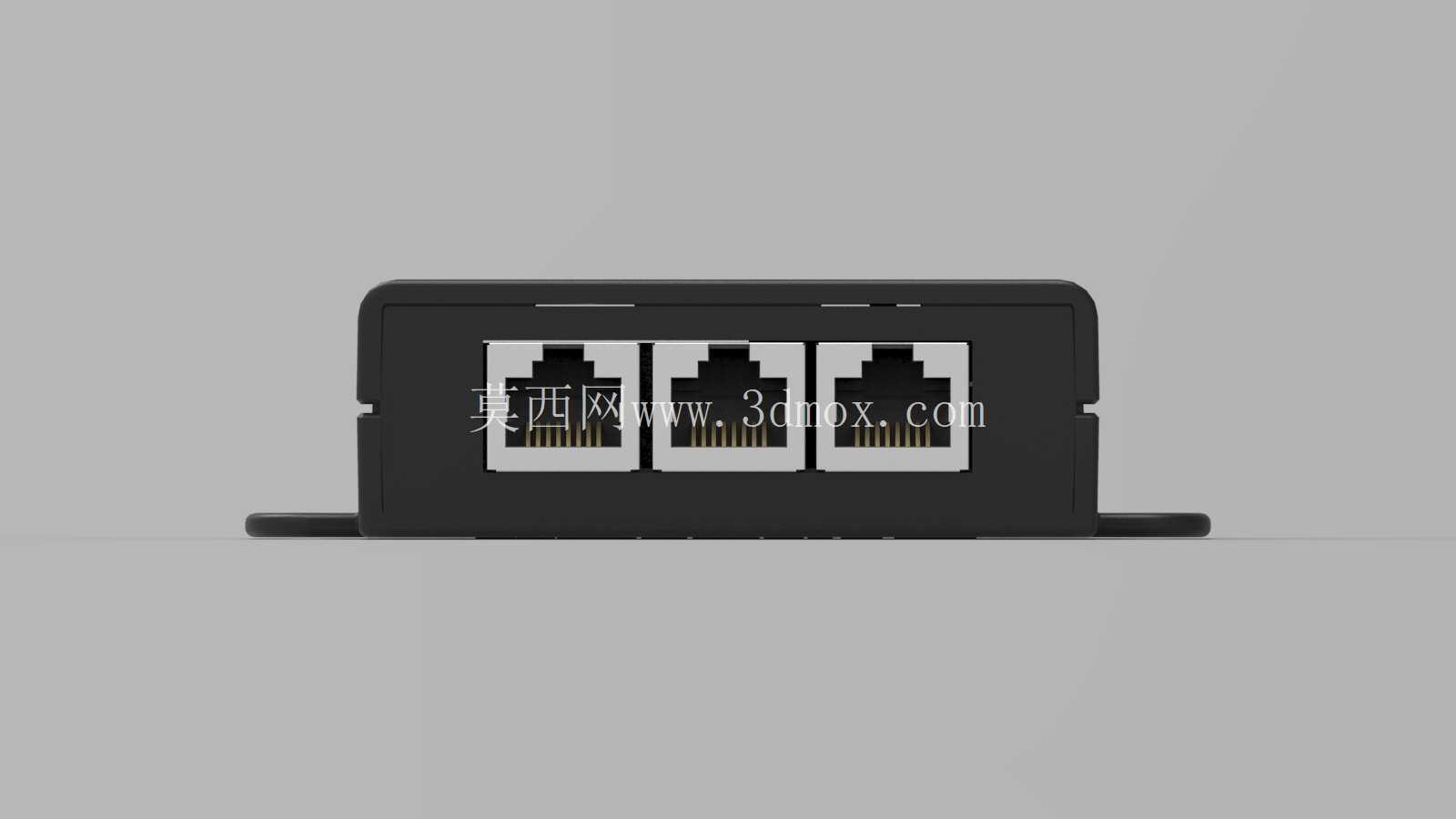

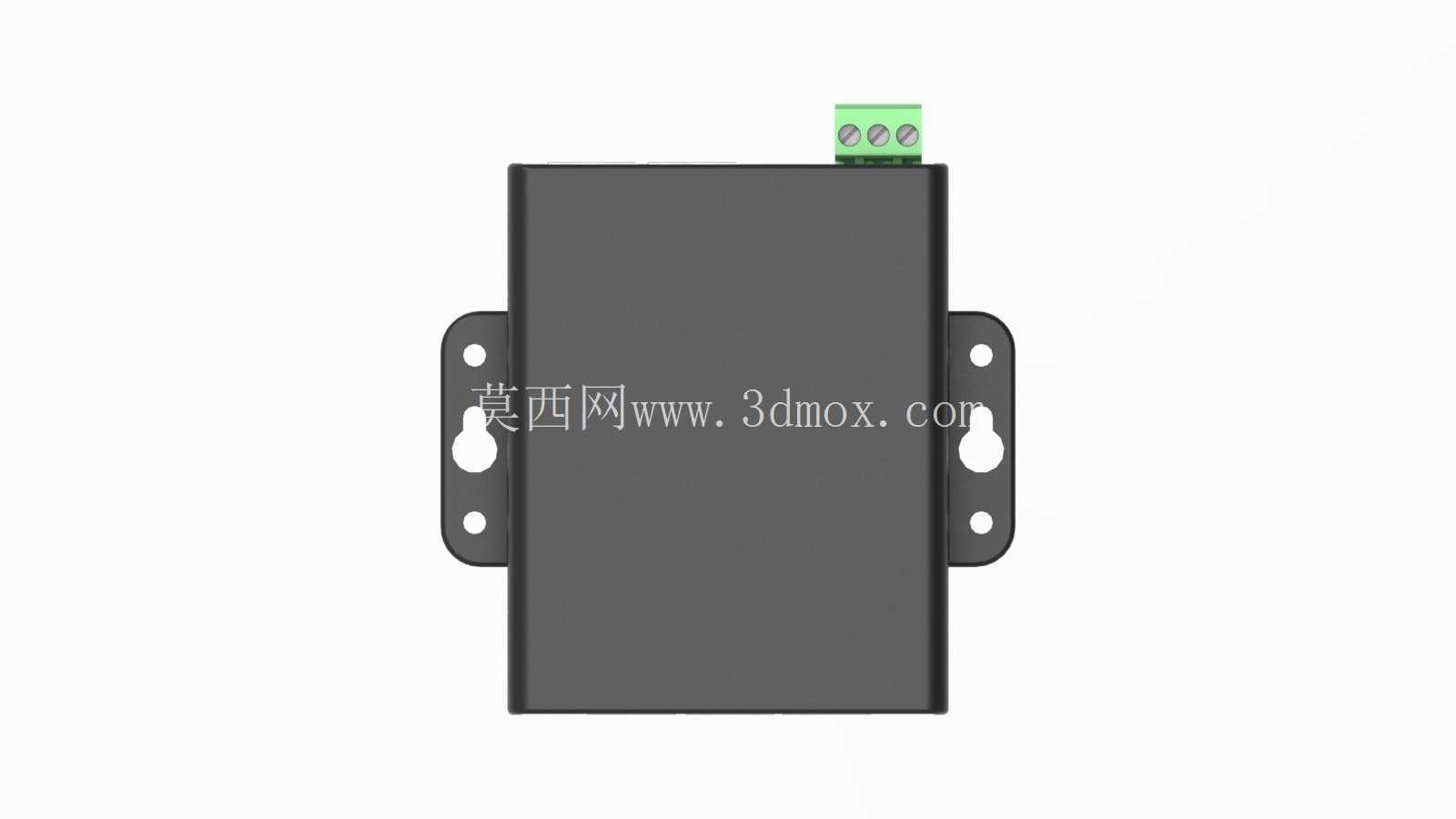

　　结构设计上完全走实用化路线，外壳采用整体式黑色硬质壳体，上下盖扣合的结构既保证了壳体的结构强度，也能给内部电路板提供足够的电磁屏蔽能力，表面没有多余的装饰造型，所有棱角都做了小圆弧过渡，避免安装时剐蹭线缆或者操作人员的手部。设备侧面延伸出带安装孔的固定耳，安装孔的位置和孔径完全适配工业现场常用的自攻螺丝规格，可以直接通过螺丝孔完成壁挂式安装，不管是装在车间设备的电控箱侧壁、车辆的内饰板内侧还是船舶的舱壁支架上，都不需要额外定制安装支架，固定后设备不会因为车辆行驶、设备运行的震动出现松脱。设备整体尺寸控制得非常紧凑，五个网口并排布置在壳体的同一侧，接线时所有网线都朝向同一个方向梳理，不会因为线缆弯折占用额外的安装空间，哪怕是在电控箱内预留的狭小安装位里，也能轻松塞进去，不会和旁边的断路器、接线端子排产生干涉。

　　功耗控制也是这款设备设计时的重点考量点，内部电路做了功耗优化，会根据链路连接设备的实际工作状态自动调整供电输出，没有数据传输时会自动降低端口功耗，长时间运行也不会出现壳体过热的问题，不需要额外加装散热风扇，完全靠壳体本身的被动散热就能满足长时间连续工作的要求，也避免了风扇进灰带来的维护麻烦。设备不需要搭配任何管理软件，接上电源和网线就能自动完成数据转发，现场施工人员不需要做复杂的配置调试，接好线就能直接投入使用，对于没有专业IT运维人员的车间、车载、船舶场景来说，能大幅降低部署和后期维护的门槛。

　　在做这款设备的三维建模时，所有安装孔位的公差、端口的伸出长度、接线端子的插拔空间都做了1:1的还原，固定耳的弯折角度、壳体的扣合间隙都按照实际开模的精度做了预留，不管是用来做整个电控系统的布局干涉检查，还是做安装支架的配套设计，都能直接复用模型数据，不用再反复核对实物尺寸调整装配关系。
