280mm一体式水冷散热排结构设计

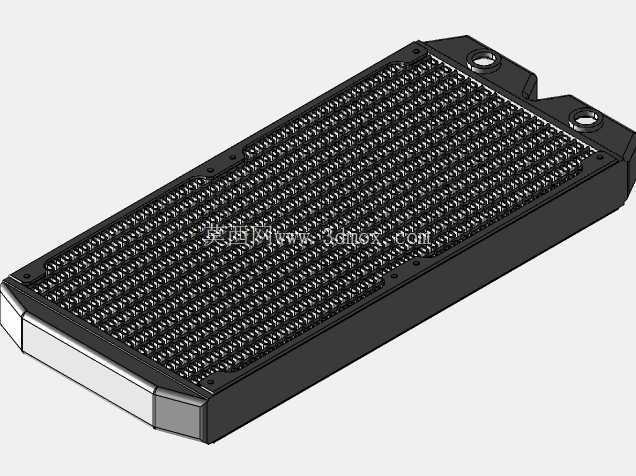

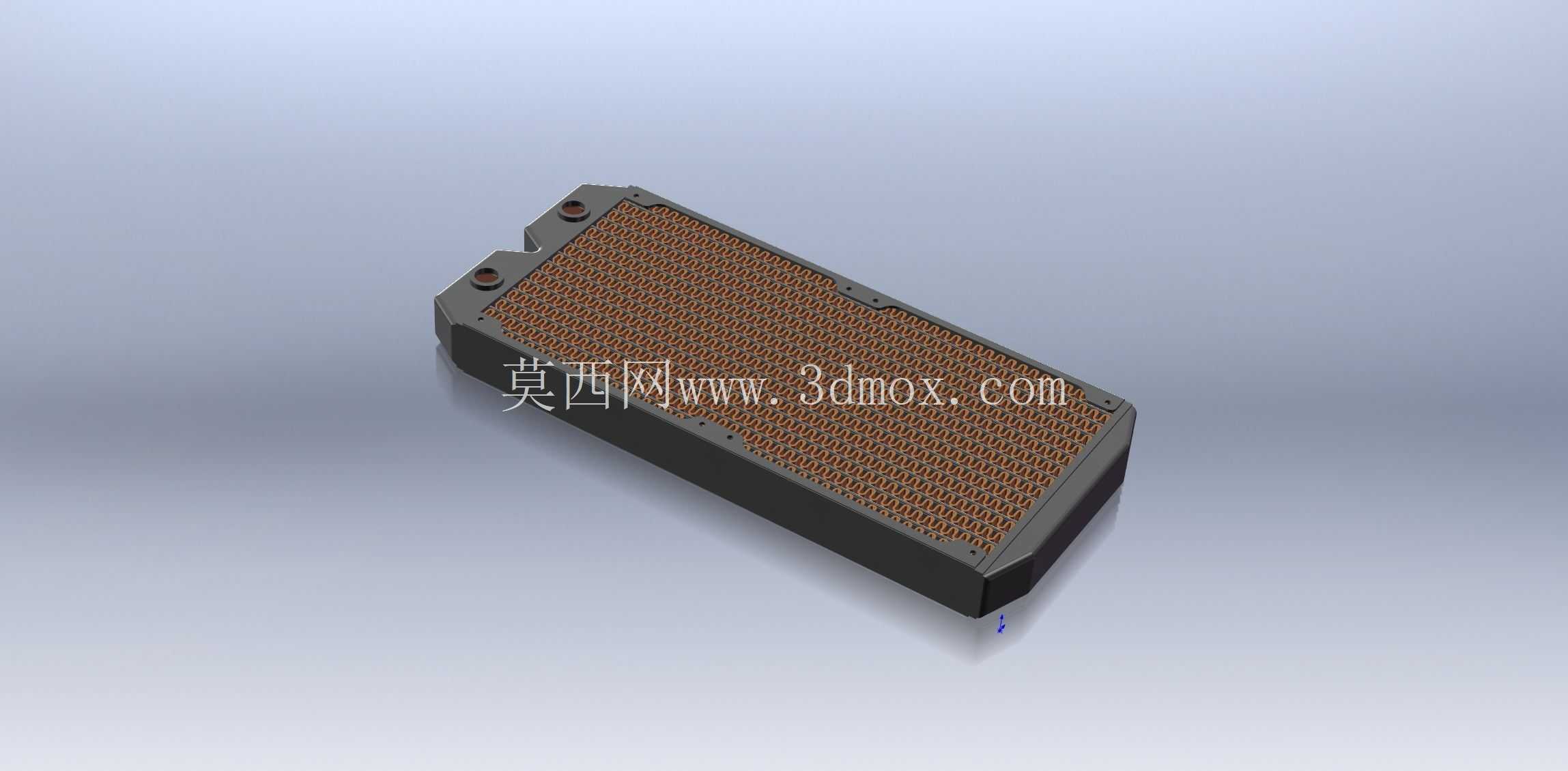

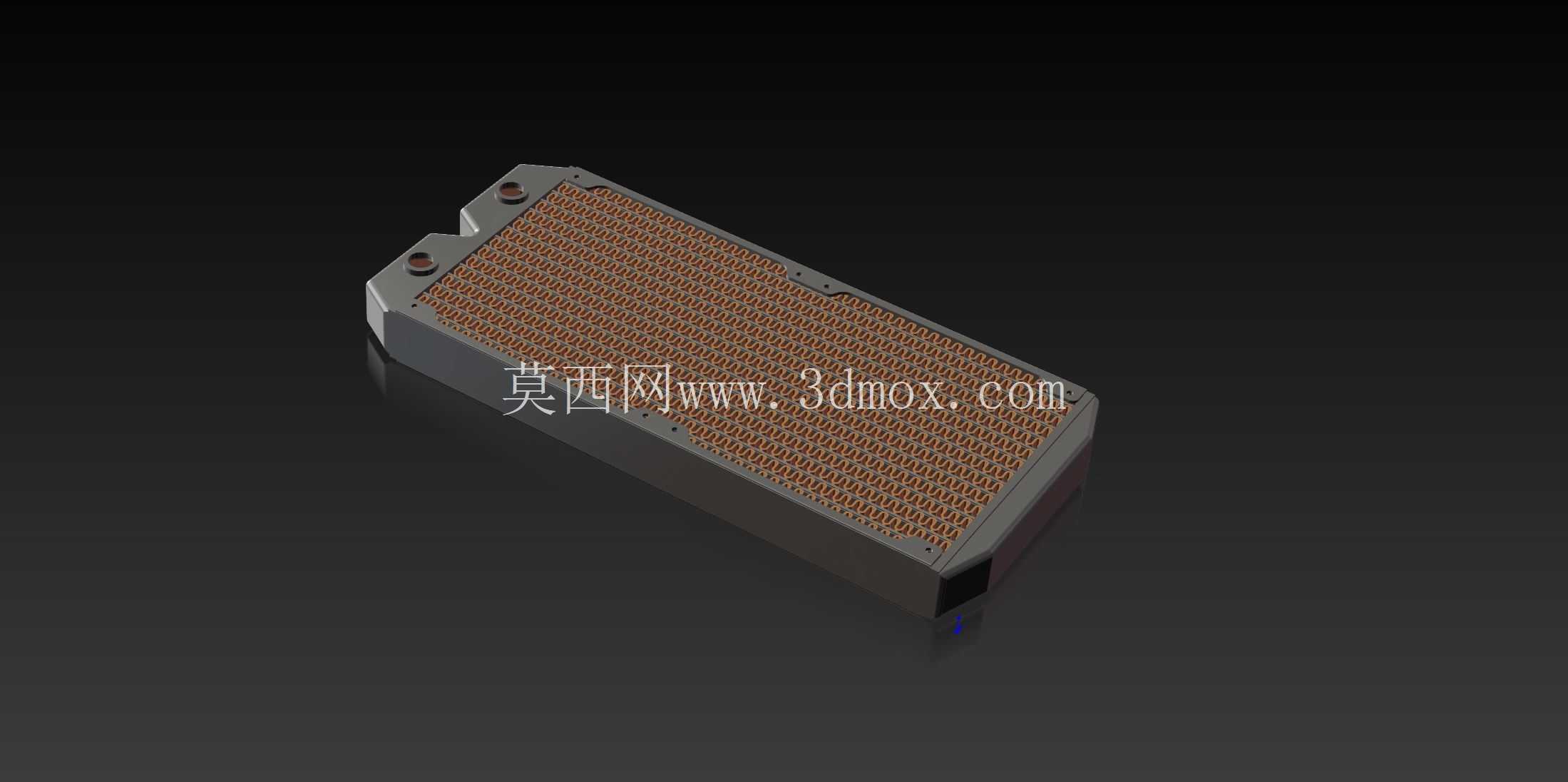

　　在PC水冷散热、小型工业液冷温控、激光设备局部散热这类需要紧凑高效换热的场景里，一体式280规格散热排是应用占比极高的换热部件，这类部件的三维结构设计直接决定了换热效率、安装适配性与长期使用可靠性。从结构来看，这款散热排采用一体化钎焊成型的腔体结构，内部流道采用多回路并行设计，避免单流道过长导致的冷却液温升高、流阻过大的问题，进出水接口设置在排体同侧端角位置，接口采用标准G1/4螺纹规格，适配市面上绝大多数快插、硬管快拧接头，无需额外转接即可完成管路连接，减少管路布局的冗余空间。散热鳍片采用高密度错列开窗结构，鳍片与内部流道外壁通过真空钎焊实现完全贴合，不存在接触热阻，空气流经鳍片间隙时会被开窗结构不断切割扰流，避免层流边界层增厚导致的换热效率下降，在相同迎风面积下，这种结构的换热能力比平直鳍片结构高出30%左右，同时能将风阻控制在常规120mm规格风扇的风压适配范围内，不需要搭配高转速高风压风扇即可达到设计换热功率。

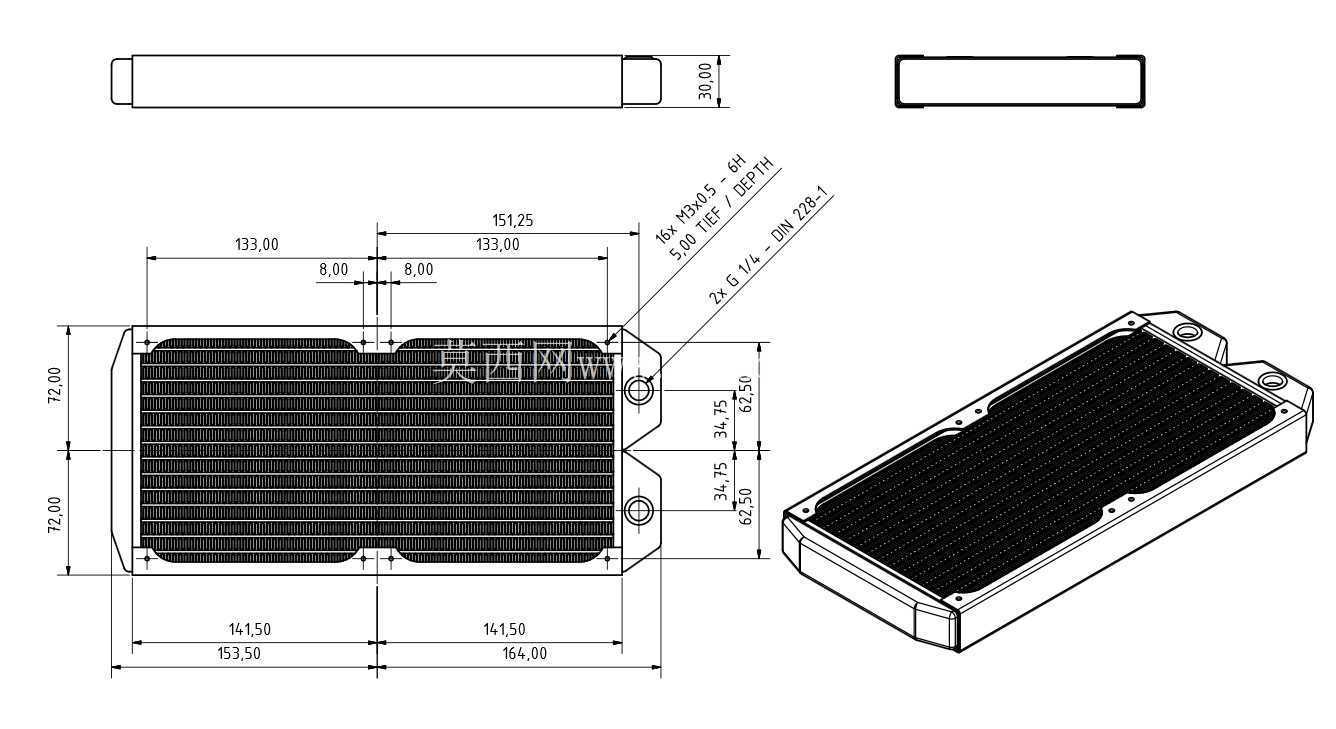

　　外形尺寸上，这款散热排的主体长度为280mm，宽度适配双140mm风扇的安装孔位，孔位间距严格遵循行业通用的140mm风扇安装标准，横向孔距105mm，纵向孔距140mm，安装孔内嵌铜质镶件，避免多次拆装风扇导致的螺纹滑牙问题，排体整体厚度控制在30mm级别，既不会因为过薄导致换热面积不足，也不会因为过厚占用过多机箱或设备内部空间，安装边界上，排体侧边预留了2mm的密封边宽度，进出水接口突出排体端面的高度为8mm，在做安装布局时，只要预留出接头连接的管路弯曲半径，就不会出现和周边内存、主板供电散热片、板卡部件的干涉问题。设计过程中，端盖部分采用高强度工程塑料与金属腔体嵌件注塑成型，相比全金属端盖结构，既降低了整体重量，也避免了不同金属接触产生的电偶腐蚀问题，端盖内部的流道分配腔做了圆弧过渡处理，冷却液进入腔体后可以均匀分配到每一条内部流道中，不会出现局部流道流量过低导致的换热不均、局部过热问题。鳍片边缘做了折边加固处理，不仅提升了排体整体的结构强度，避免运输、安装过程中鳍片倒伏变形，也能在风扇送风时减少鳍片振动产生的共振噪音。

　　在实际选型应用中，这类280mm一体式散热排通常适配热功耗250W-350W区间的发热源，不管是桌面PC的CPU、显卡散热，还是小型工业控制主机、桌面级3D打印机喷头温控、小型激光雕刻模块的散热，都能在低转速风扇的配置下将发热源温度控制在合理区间，相比同规格的分体式散热排，一体式结构不需要用户自行组装密封，出厂前已经完成保压测试，漏液风险更低，安装流程更简便，不需要专业的水冷组装经验即可完成部署。结构建模过程中，需要重点关注鳍片间距的一致性、流道的壁厚均匀性，壁厚偏差过大会导致局部承压能力不足，在长期冷却液压力循环下出现渗漏风险，同时安装孔的位置度公差需要控制在0.1mm以内，避免出现风扇安装孔位不对齐、强行锁付导致排体变形的问题。

　　进出水接口的同轴度也需要严格控制，否则接头安装后会出现偏斜，影响管路布局的美观性，甚至导致接头密封失效。另外，排体表面做了黑色电泳防腐处理，不仅能适应潮湿的使用环境，避免长期使用出现氧化锈蚀，也能适配不同风格的设备外观设计，不会因为金属原色显得突兀。在做系统匹配时，需要注意散热排的风阻特性与所选风扇的风压曲线匹配，当风扇工作点落在散热排风阻曲线的高效区间时，才能在最低转速下达到最优的换热效果，避免盲目追求高转速风扇带来的不必要噪音。
