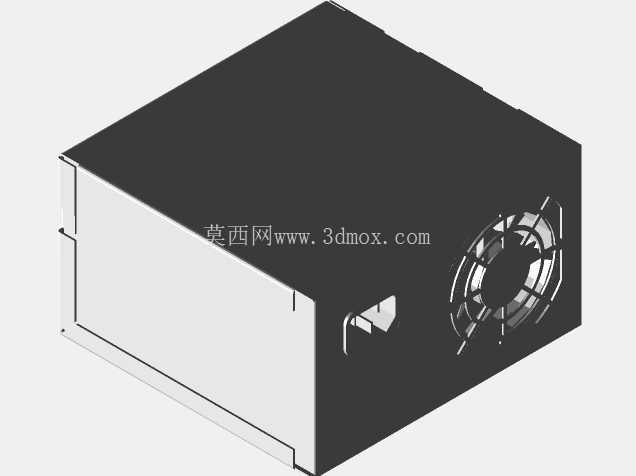

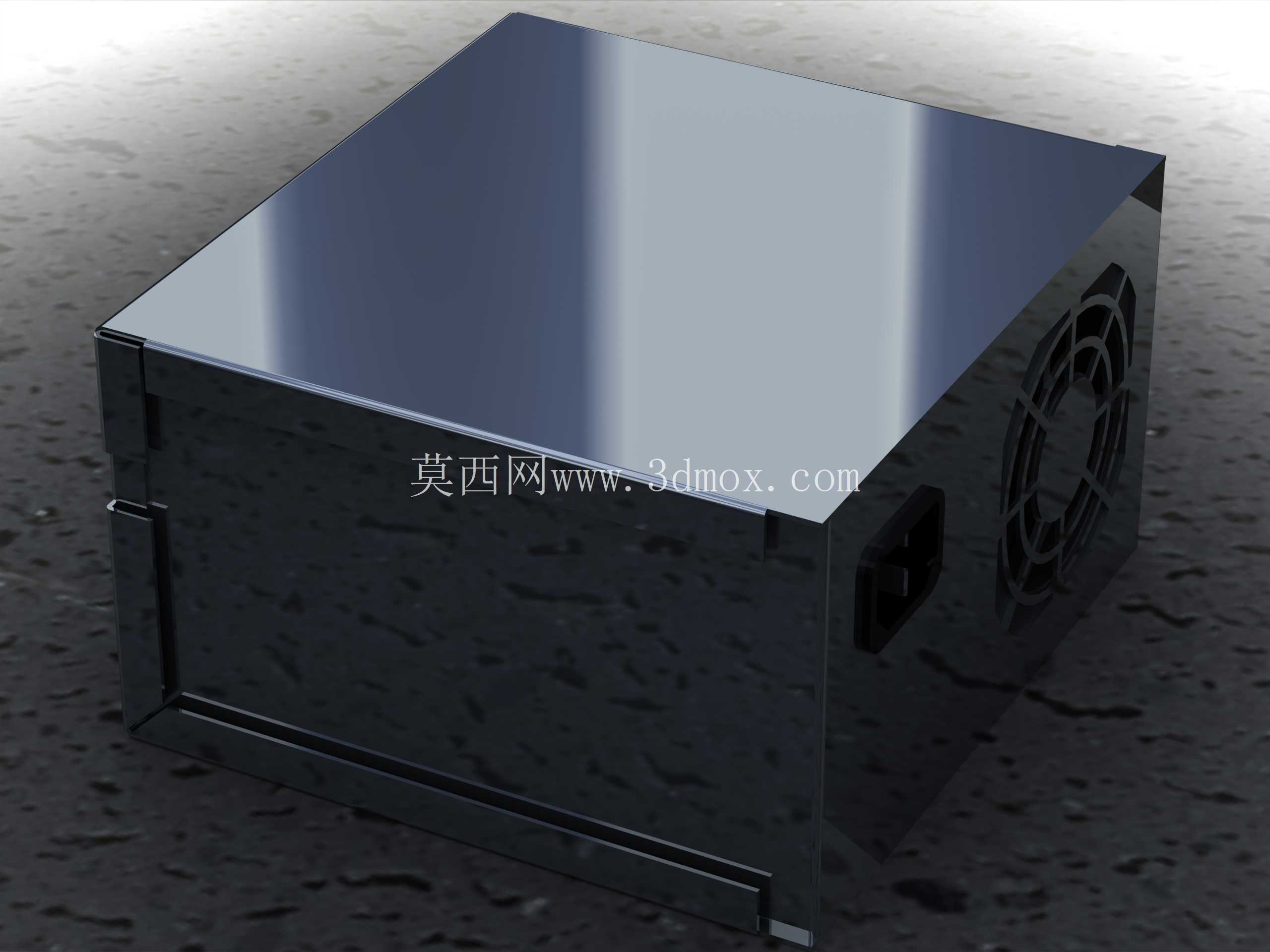

台式机ATX规格电脑电源金属外壳结构

　　壳体侧面预留的风扇安装位是结构设计里的核心功能区，常规ATX电源采用侧进风、后出风的散热风道，这个壳体的风扇安装位做了格栅式的通风结构，既可以保证进风面积满足电源内部功率器件的散热需求，格栅的筋条结构也能阻挡大尺寸杂物进入电源内部，避免扇叶被卡滞或者内部电路板积灰过快的问题。壳体的钣金折边结构做了细节处理，所有安装对接的边缘都做了折边强化，不仅能提升整个壳体的结构强度，避免钣金件薄料出现的形变问题，安装时折边的圆角处理也能防止装配工人被锋利的钣金边缘划伤，符合电子设备结构件的安全设计要求。日常做台式机整机组装、工业控制计算机柜体集成的时候，电源壳体的适配性往往是容易被忽略但直接影响装机效率的细节，这款电脑电源外壳的三维结构，完全按照常规ATX电源的安装边界做了还原，能直接用于机箱装配干涉校验、定制化电源改装的结构参考。先从安装适配的维度说，整机装配时电源位的预留空间是有通用规范的，这款壳体宽142毫米、长152毫米、高87毫米，刚好匹配标准ATX电源的安装尺寸，不管是常规家用台式机箱，还是工业工控柜的标准电源安装位，都能直接对位，不需要额外做安装位的扩孔或者裁切。

　　从实际应用场景来看，除了常规的台式电脑装机场景，很多小型嵌入式工控设备、桌面式测试仪器的内置供电单元，也会采用标准ATX电源的安装规格，这时候这款壳体的三维结构就能直接用来做设备内部的布局校验：比如确认电源安装后和内部主板、硬盘支架的间隙是否足够，供电线材的出线空间是否满足走线要求，后部的市电输入接口位置是否和设备柜体的开孔对位。设计思路上，这款壳体没有做多余的异形结构，整体采用方正的钣金拼接结构，加工工艺上完全适配常规的钣金冲压、折弯工序，不需要开复杂的成型模具，量产时的加工成本可控，壳体表面做了黑化处理，既可以提升金属壳体的防锈能力，也能适配大多数黑色机箱的内部配色，不会出现配色突兀的问题。

　　再看安装边界的细节，壳体四个角的安装固定孔位完全对齐标准ATX电源的锁付位置，孔位做了沉台处理，锁付螺丝的时候螺丝头不会突出壳体表面，避免安装时螺丝头和机箱安装位产生干涉，壳体后部的接口区域预留了市电输入插座、电源开关的安装位，位置和常规市售ATX电源的接口位置完全一致，做电源改装或者自制电源的时候，直接采购标准的接口配件就能完成装配，不需要额外调整开孔位置。壳体的内部空间做了合理的分区预留，靠近风扇进风侧的空间可以安置电源的EMI滤波电路、主变压器等发热较大的器件，风道可以直接带走这些器件工作时产生的热量，靠近出线侧的空间可以安置输出线材的理线结构，避免线材杂乱阻挡风道。

　　很多结构工程师在做定制化机箱设计的时候，往往会因为电源壳体的尺寸细节没核对准确，导致后期装机时出现电源装不进去、和显卡支架干涉、线材弯折半径不够的问题，这个三维结构把所有的外部凸台、折边厚度、接口突出尺寸都做了精准还原，用来做装配干涉检查的时候，可以完全替代实物样品的测量，提升设计阶段的校验效率。另外壳体的表面平整度做了结构上的保证，顶部的大平面没有做多余的凸起结构，安装后可以和机箱的电源安装面完全贴合，不会出现缝隙过大导致的震动异响问题，风扇安装位的周边做了螺丝柱的强化结构，风扇长期运转产生的震动不会导致钣金件出现共振噪音，这也是很多廉价电源外壳容易忽略的细节——薄钣金如果没有局部强化结构，风扇运转时的震动会带动整个壳体产生低频共振，影响整机的使用体验。从结构建模的角度来说，这个模型把钣金件的折弯系数、拼接止口都做了还原，不是简单的方块拼接，对于学习钣金结构设计的从业者来说，也可以参考这个模型的折边处理、孔位避让思路，理解电子类钣金壳体的设计逻辑：在满足内部器件安装空间的前提下，尽可能通过折边结构提升壳体强度，同时控制整体的加工成本，不需要多余的装饰性结构，所有结构设计都服务于功能需求。
