微雪PCIe转M.2树莓派5适配扩展板结构

　　做嵌入式硬件配套结构设计快八年，经手的树莓派扩展板三维建模项目不下四十个，这次做的微雪PCIe转M.2 HAT适配结构，是专门针对树莓派5的板载PCIe接口做的配套扩展件，首先得明确它的实际使用场景：不管是做边缘计算节点搭建、本地高速存储扩容、嵌入式AI推理设备开发，还是小型工业数据采集终端的存储扩展，都绕不开树莓派原生存储速度不足的痛点，这个扩展板就是为解决这个问题做的结构落地。

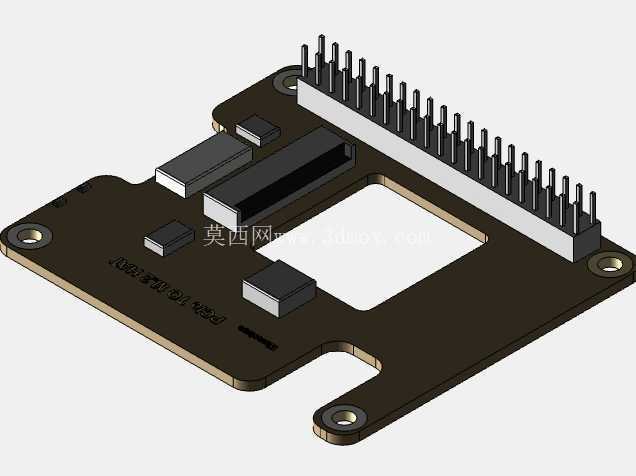

　　先讲实际用途，很多人做树莓派项目的时候，用SD卡跑系统不仅读写速度慢，长时间工业环境运行还容易因为振动、读写次数过多出现掉盘问题，这个扩展板通过引出树莓派5的PCIe通道，直接转成标准M.2接口，可以兼容常见的M.2 NVMe协议固态硬盘，把系统和数据存储都放到固态上，不仅读写速度能翻五六倍，工业场景下的运行稳定性也能提一大截，另外还有不带SSD的版本，是预留了接口给用户自行搭配不同长度的M.2设备，比如M.2接口的采集卡、通信模块之类的，适配不同的项目需求。

　　说到功能特性，这个结构首先要兼顾电气间隙和安装强度，板载的排针是完全对齐树莓派5的40Pin GPIO排针位置的，同时专门做了PCIe排线的避让槽，不会因为安装扩展板挡住树莓派本身的FPC接口位置。板上预留的M.2固定位支持2230、2242两种常见的短尺寸M.2设备，毕竟树莓派本身尺寸就小，做太长的固态会超出板身边界，影响整体安装。结构上用了四个铜柱支撑，上下板之间的高度刚好留够固态的安装空间，不会出现压件、蹭板的问题，同时侧面的接口位置完全对齐树莓派本身的侧面接口，不管是USB、HDMI还是电源接口，装完扩展板之后都不会被挡住，不用额外做转接。

　　设计思路上，我当时建模的时候首先是把树莓派5的本体安装基准先定死，所有孔位、排针位置、接口避让都完全贴合树莓派的官方尺寸公差，毕竟HAT规范本身就有严格的尺寸要求，不能出现装上去偏移、孔位对不齐的问题。然后是PCB板的轮廓，特意把边角做了圆角处理，避免安装的时候刮手，同时在固态安装位置的下方，预留了散热贴的粘贴空间，用户可以自己贴导热垫把固态的热量导到扩展板的金属支撑柱上，不用额外加散热片也能保证长时间运行的温度稳定。另外考虑到有些用户会把整套设备装到工业外壳里，扩展板的整体高度控制在了18mm以内，加上树莓派本身的厚度，总高度不会超过常见的嵌入式工控外壳的内部安装高度，不用特意定制外壳。

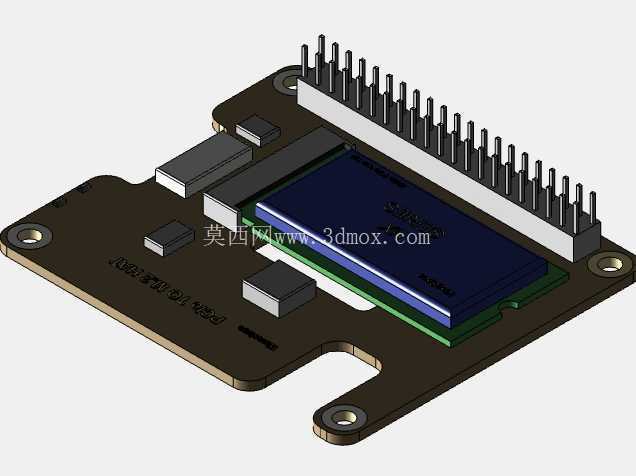

　　外形尺寸和安装边界这块，我当时卡公差卡得很细，扩展板的长宽和树莓派5完全一致，都是85mm×56mm，不会超出主板的轮廓，四个安装孔的位置和树莓派本身的安装孔完全同轴，用户可以直接用原来的外壳固定柱安装，不用重新打孔。排针的伸出高度是8mm，刚好插到底之后和树莓派的排母完全贴合，不会出现虚接、插不到位的问题。侧面的接口避让槽深度留了2mm，就算是带金属外壳的HDMI线、USB插头，插上去也不会和扩展板的板边干涉。另外带SSD的版本，固态是贴板安装的，元件最高处的高度没有超过支撑柱的顶面，就算叠装其他HAT板也不会出现压件的问题，支持和其他扩展板叠装使用，不会占用额外的安装空间。

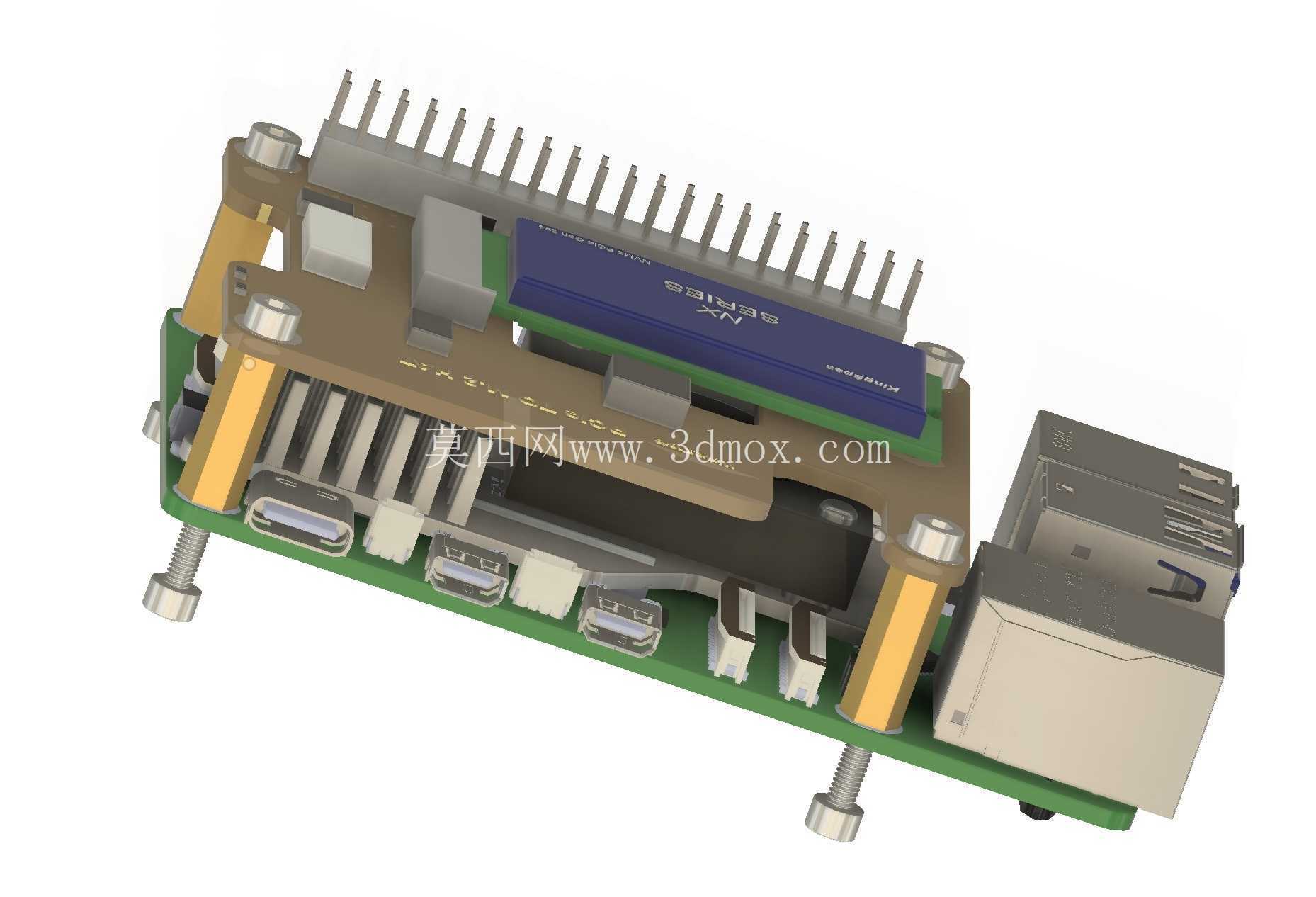

　　实际做结构验证的时候，我特意测了不同安装姿态下的强度，四个铜柱用M2.5的螺丝固定之后，就算整体设备从1米高度做跌落测试（工业设备常规测试标准），扩展板也不会出现变形、接口松脱的问题，PCB板用的是1.6mm厚度的FR4板材，支撑柱用的是黄铜材质，兼顾强度和接地导通的需求，板上的接口元件都做了定位柱，焊接的时候不会出现偏移，三维建模的时候所有元件的封装都用的是实际量产的尺寸，不是随便画的方块占位，做出来的结构件和实际硬件的装配间隙控制在0.2mm以内，不会出现装不上、缝隙过大的问题。

　　很多新手做这类扩展板建模的时候，容易忽略排针的塑料定位凸台、接口的金属外壳厚度，导致实际装配的时候出现干涉，我做这个模型的时候，把每个元件的实际外形都做了还原，包括PCIe FPC座的翻盖高度、M.2接口的固定螺柱高度、排针的塑料底座尺寸，甚至连板上的贴片电容、电阻的高度都做了预留，不会出现结构件压到贴片元件导致短路的问题。另外考虑到用户可能会在扩展板上加装散热风扇，板上还预留了风扇的供电焊盘位置，结构上也留了风扇的安装空间，不用额外打孔就能固定3010规格的小型散热风扇，给固态和树莓派本身的处理器散热。
