通风散热型浮动盘式制动器结构设计

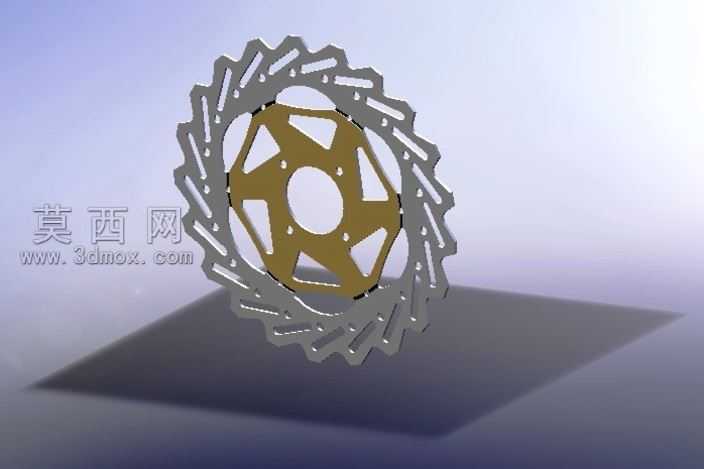

本作品为通风散热型浮动盘式制动器的三维设计模型，整体建模过程严格遵循机械制动部件的实际工程参数，在三维软件中先完成基础参数化草图绘制，通过拉伸、切除、阵列、倒角等特征命令逐步构建各部分结构。模型分为内外两层结构，外层为带连续散热槽的制动摩擦外圈，外圈边缘设计有规律排布的波浪形导风槽，在车辆行驶过程中可引导气流穿过槽体，快速带走制动摩擦产生的热量，避免高温导致的制动热衰减问题，散热槽的边缘做了圆角过渡处理，既降低了应力集中风险，也优化了空气流动的顺畅度。内层为金色的浮动连接安装座，安装座上设计有六个均匀分布的安装定位孔，用于和车辆轮毂轴系完成固定连接，安装座与外圈之间通过浮动连接结构配合，可在制动过程中允许外圈产生微小的自适应位移，补偿制动时的形变偏差，保证制动片与制动盘的全面贴合，提升制动稳定性。材质设置上，外层制动摩擦盘采用高碳合金钢材质参数，模拟真实制动盘的耐磨、耐高温属性，表面做了哑光金属质感处理，还原铸铁制动盘的真实视觉效果；内层浮动安装座采用铝合金材质参数，赋予金色阳极氧化的表面质感，既体现轻量化设计思路，也通过色彩区分不同功能部件。渲染阶段采用柔和的影棚布光，通过多角度光源突出散热槽的立体结构与金属材质的反光特性，背景采用浅渐变色调，将视觉焦点集中在制动器本体上，清晰展现各部分的结构细节与装配关系。整体设计兼顾了制动性能、散热效率与结构可靠性，所有配合尺寸均符合通用机械传动部件的装配公差要求，可用于制动系统结构教学、性能仿真分析参考以及相关产品的设计迭代参考，完整还原了高性能浮动通风刹车盘的结构特点与设计逻辑。
