汽车通风盘式制动系统三维结构设计

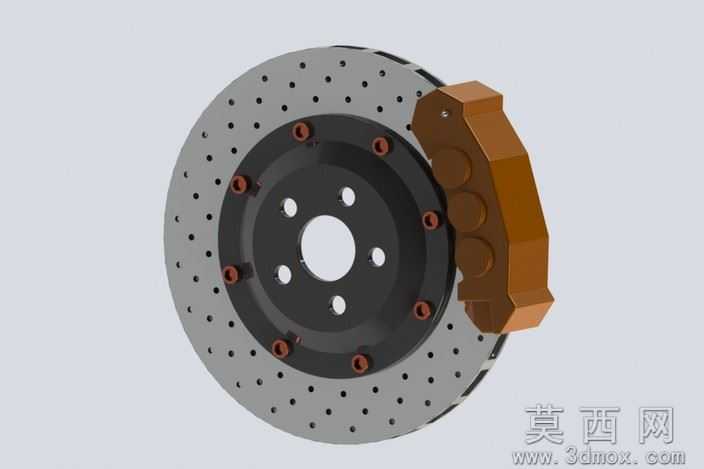

本模型为汽车通风盘式制动系统的三维数字化设计成果，整体建模过程严格遵循实车制动部件的尺寸比例与装配逻辑，采用参数化建模方式完成各零件的特征构建。首先针对通风制动盘部分，建模时精准还原了盘面的阵列散热孔结构，通过圆周阵列命令完成数百个通风孔的均匀排布，同时还原了制动盘双层夹腔的通风道结构，保证模型结构与实物的散热设计逻辑一致；制动盘中心的安装定位孔、螺栓固定位均按照实车装配标准设计，中心定位凸台与安装法兰的配合公差在建模时做了对应预留，还原了制动盘与轮毂连接的结构细节。刹车卡钳部分采用分体式建模思路，先构建卡钳的主体承载壳体，还原其跨骑在制动盘两侧的结构形态，再依次构建内部的活塞推动结构、摩擦片安装位，卡钳外侧的加强筋、安装固定耳的结构均做了精细化还原，保证卡钳与制动盘的装配间隙符合实际工程要求。材质渲染阶段，制动盘的摩擦工作面采用高碳铸铁材质表现，还原金属哑光磨砂的质感，盘面通风孔边缘做了轻微的倒角处理，避免渲染时出现尖锐棱角的失真效果；卡钳主体采用阳极氧化棕褐色金属漆材质，还原改装卡钳常见的外观质感，卡钳与制动盘接触的摩擦片部分采用半金属摩擦材料的深灰粗糙质感，不同零件的材质区分清晰，装配关系一目了然。设计过程中重点考量了制动系统的工作逻辑呈现，卡钳的活塞位置与制动盘的摩擦面对齐准确，安装螺栓的位置、规格均做了统一化设计，既保证了模型的视觉还原度，也能清晰展示盘式制动器的工作原理：制动时卡钳活塞推动两侧摩擦片夹紧通风制动盘，通过摩擦力实现车轮转速的降低，通风盘的孔洞与内部风道可在制动过程中快速带走摩擦产生的热量，避免热衰减现象的出现。整个模型装配层级清晰，各零件可单独拆分查看结构细节，既可以作为汽车制动系统结构教学的演示素材，也可为相关零部件的改装设计提供结构参考。
