ItsyBitsyM0Express开发板结构设计

　　在嵌入式开发与小型智能硬件的落地场景中，这类紧凑型主控板的结构设计往往决定了项目的集成效率，很多做小型穿戴设备、桌面交互装置、传感器采集节点的工程师，在选型阶段最先关注的除了主控性能，就是板卡的物理边界与外设排布是否适配自身的安装空间。这款主控板采用狭长型的板型设计，整体轮廓规整，板边均匀排布的焊盘孔兼顾了直插焊接与排针安装两种使用需求，不管是直接焊在定制载板上做高度集成的一体化设计，还是焊接排针后插在面包板上做原型验证，都能获得稳定的连接可靠性。

　　从板载元件的布局逻辑来看，设计时充分考虑了实际使用中的干涉问题：USB接口布置在板卡短边的端部位置，插入数据线后不会占用板身两侧的外设安装空间，不会和周边排布的接线、传感器模块产生空间冲突；复位按键布置在板身靠近端部的侧方，手指按压时不会误碰周边的贴片元件，也不会因为外接设备的遮挡导致按键无法操作；核心主控芯片布置在板身中央区域，周边预留了足够的铺铜散热空间，长时间运行高负载程序时，热量可以通过板身铜箔均匀散出，不会出现局部过热导致的运行不稳定问题。电源相关的稳压元件、滤波电容集中布置在USB接口相邻的区域，输入输出的电源路径最短，能有效降低线路阻抗带来的压降，同时减少电源走线对板载高速信号的干扰，保证主控运行的稳定性。

　　在安装边界的设计上，板身所有贴片元件的高度都做了统一管控，最高的元件为USB接口与复位按键，其余阻容元件、主控芯片的高度均低于这两个部件，在将板卡安装到设备壳体内部时，只需要预留对应最高元件的高度空间即可，不需要额外为其他元件做避位设计，能有效压缩整机的厚度尺寸，适配小型化设备的空间要求。板边的安装焊盘采用等间距排布，孔位尺寸兼容通用的2.54mm排针规格，不管是采用直插排针、贴片排母还是直接焊接导线，都能匹配标准的电子加工工艺，不需要定制特殊规格的连接配件，能有效降低小批量试制阶段的物料成本与加工难度。

　　在实际项目应用中，这类板卡常被用于小型智能硬件的主控核心，比如可穿戴的交互装置、桌面级的小型传感节点、教育类的电子实验套件，紧凑的尺寸可以让结构设计师在做壳体设计时拥有更高的自由度，不需要为了容纳大尺寸板卡刻意放大整机轮廓。板载的状态指示灯布置在板边位置，装入半透明壳体时可以直接透出灯光，不需要额外导光结构就能观察设备的运行状态；所有对外的IO引脚全部引出到板边焊盘，不管是外接I2C传感器、SPI显示屏还是普通的IO输入输出设备，接线时都可以顺着板边走线，不会出现导线交叉缠绕的问题，方便后期的线束整理与维护。

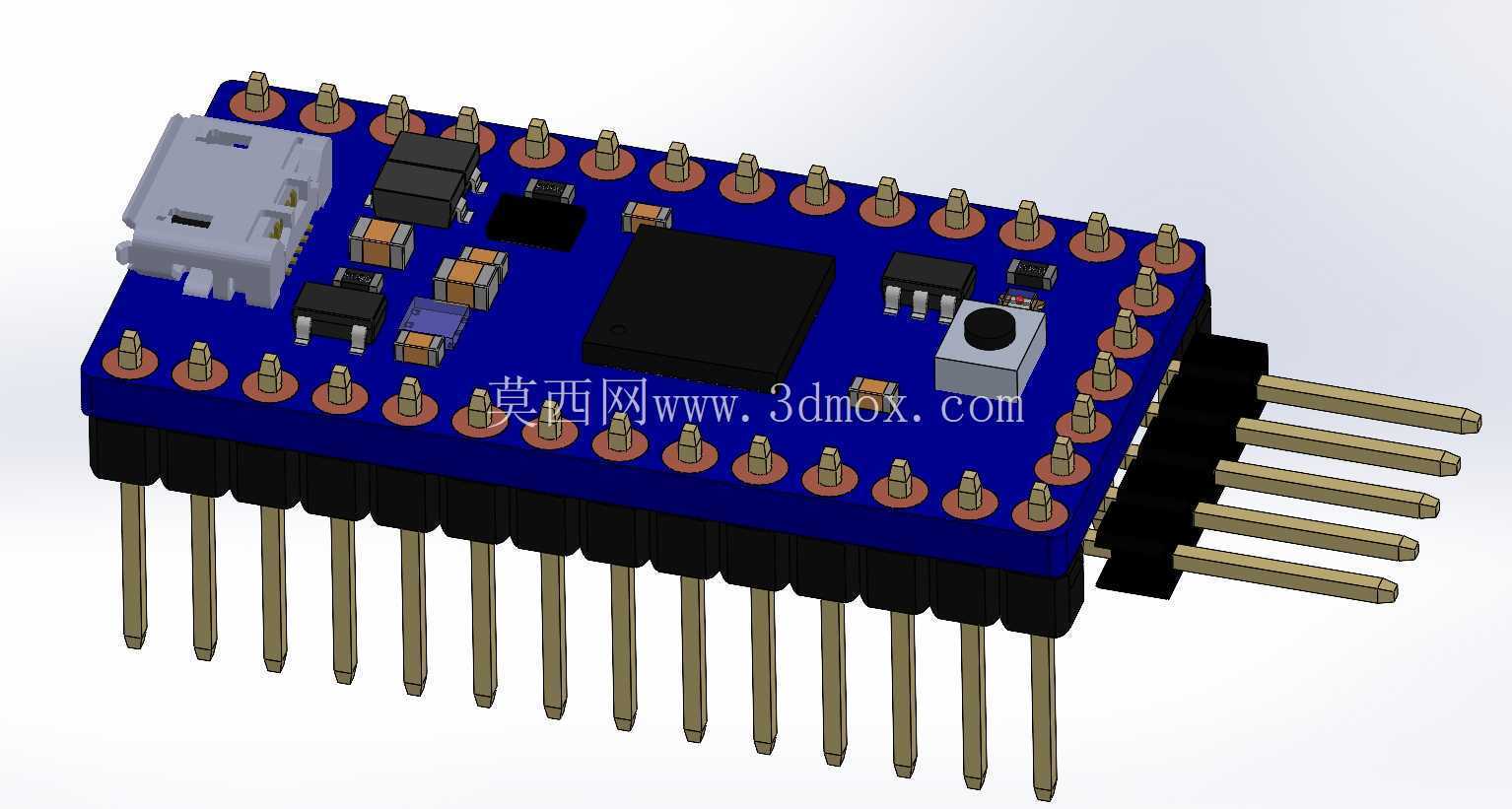

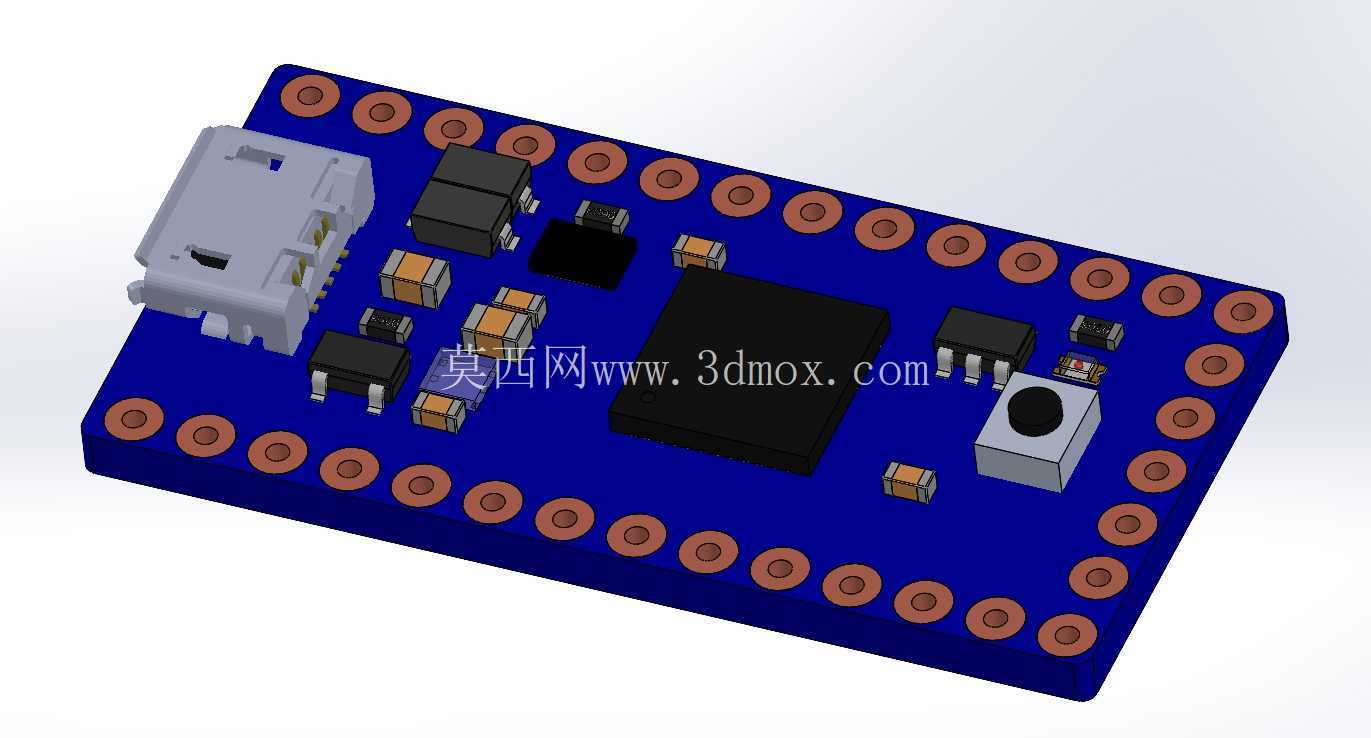

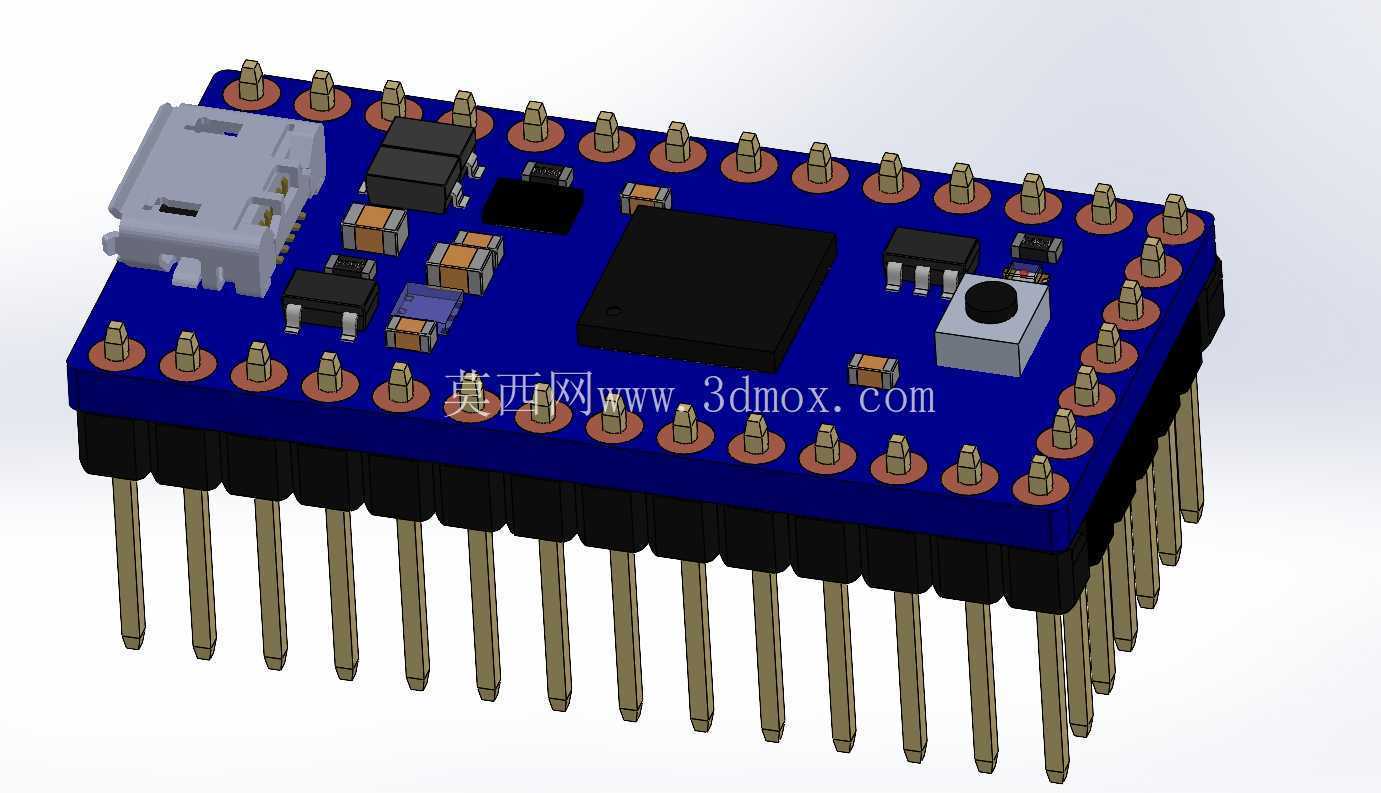

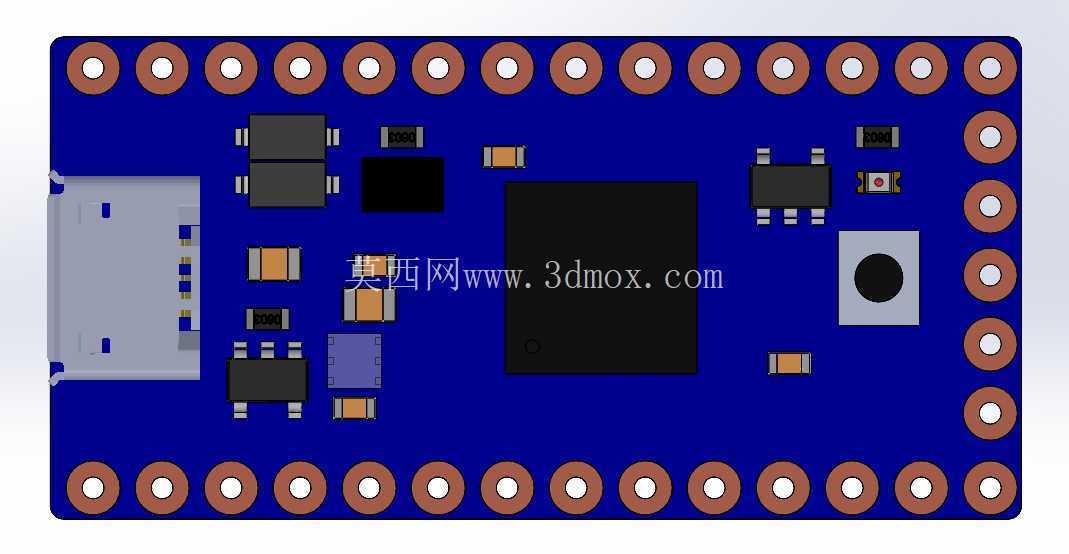

　　从结构建模的角度来看，这款板卡的三维模型完整还原了所有板载元件的外形尺寸与安装位置，在做整机结构设计时，可以直接将模型导入装配体中进行干涉检查，提前验证板卡与壳体、周边配件的空间匹配度，避免加工出壳体后才发现元件干涉、接口对位不准的问题。模型中对焊盘孔的位置、孔径都做了精准还原，在设计定制载板或者固定结构时，可以直接参考孔位尺寸设计定位柱或者固定孔，不需要反复对照实物测量尺寸，能有效缩短结构设计的周期，减少打样验证的次数。对于做小型智能硬件开发的团队来说，精准的板卡三维模型是结构设计阶段必不可少的参考依据，能帮助设计师在方案阶段就规避掉大部分空间匹配问题，让产品从原型到量产的流程更加顺畅。
