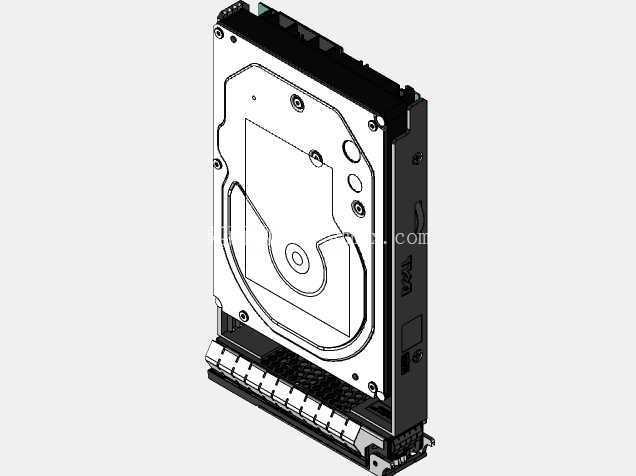

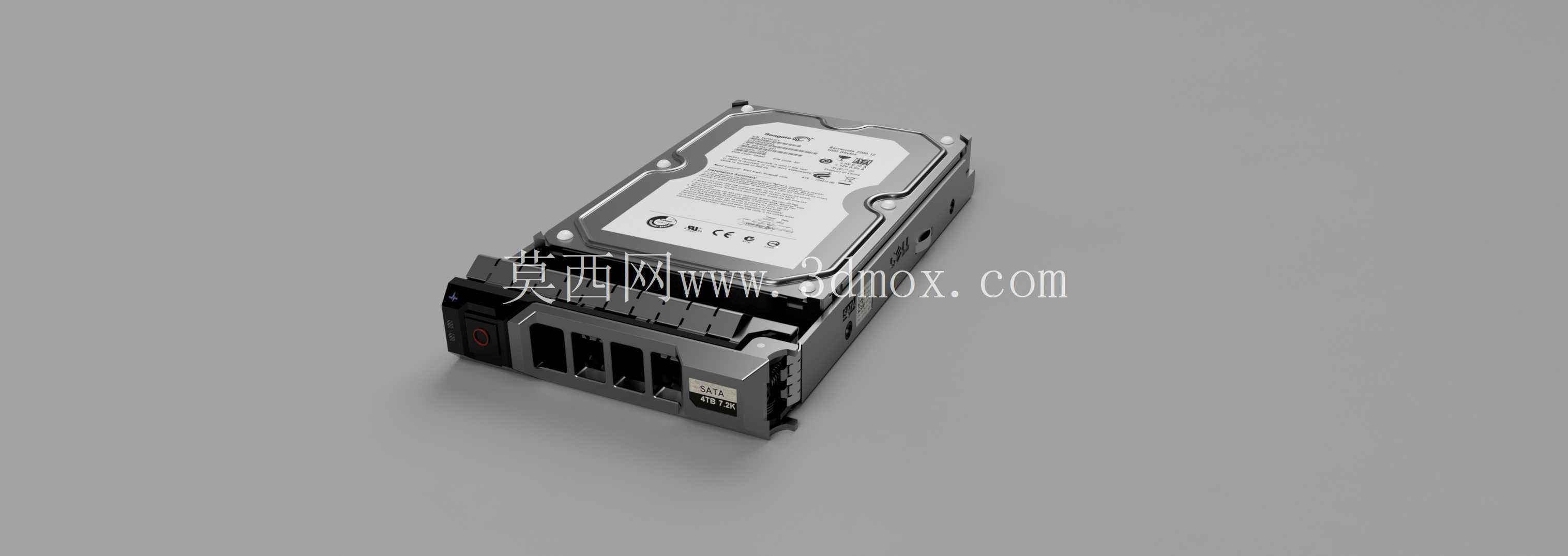

戴尔服务器3.5英寸硬盘托架承载结构

　　在企业级数据中心机房运维、机架式服务器存储扩容场景中，3.5英寸硬盘的可靠安装固定是保障存储阵列稳定运行的基础环节，这类硬盘托架作为服务器硬盘仓与硬盘本体之间的衔接承载部件，直接决定了硬盘插拔操作的顺畅度、长期运行的抗震稳定性以及热插拔作业时的对位精度。不少早期同类型托架在结构设计上存在硬盘接口对位偏差问题，硬盘推入仓体时容易出现金手指接触错位，轻则导致硬盘识别失败，反复插拔磨损接口镀层，重则在设备运行过程中因为接触不良引发存储阵列掉盘，给业务数据带来不可预估的风险，本次的托架结构针对这类实际运维中的痛点做了针对性的结构修正。

　　从实际功能来看，该托架需要同时满足多重工程要求：首先是对3.5英寸机械硬盘的四周限位，托架侧边的卡扣结构刚好卡入硬盘侧面的标准安装螺孔位，不需要额外螺丝即可完成硬盘与托架的快速固定，大幅提升机房运维时的硬盘更换效率，适配热插拔作业的快装需求；其次是托架前端的导向结构，在推入服务器硬盘仓时，两侧的导向筋条会顺着仓体内的导轨槽滑入，保证硬盘后端的SAS/SATA接口与仓内背板接口精准对位，不会出现偏移顶撞的情况，修正后的接口对位公差控制在0.2mm以内，完全匹配企业级硬盘接口的插拔容差要求。

　　设计过程中优先考虑了运维场景的实际操作逻辑，托架前端预留了状态指示灯的透光位，运维人员不需要拔出硬盘，就能通过指示灯的显示状态判断硬盘的运行、故障、重建状态；前端的快拆扳手采用杠杆式结构，扳动扳手时会先带动托架小幅后退，让硬盘接口与背板平稳分离，避免硬拔对接口针脚造成损伤，扳手扣合后会与服务器前面板齐平，不会突出影响风道流通。从安装边界尺寸来看，该托架完全适配标准机架式服务器的3.5英寸硬盘仓安装位，整体宽度适配仓体内导轨间距，推入深度与仓体深度完全匹配，不会出现推入不到位或者突出面板的情况，托架上的硬盘安装位严格遵循3.5英寸台式机机械硬盘的标准孔位布局，兼容各品牌同规格企业级、监控级机械硬盘的安装固定。

　　托架侧面的镂空结构一方面是为了减轻整体自重，另一方面是为了让服务器内部的冷却气流可以直接穿过托架，流经硬盘表面带走运行产生的热量，避免硬盘因为散热不良导致运行温度过高，缩短使用寿命。在抗震性能设计上，托架与硬盘接触的卡位位置做了微小的缓冲形变预留，硬盘固定后不会出现旷量晃动，服务器机架产生的微小震动会被托架结构均匀分散，不会直接传递到硬盘本体，避免硬盘磁头因为震动出现偏移，保障数据读写的稳定性。对于结构设计从业者而言，这类看似简单的承载部件，所有的结构细节都围绕实际运维场景的痛点展开，从导向对位、快装快拆、散热通风、抗震防护到状态指示，每一处结构都对应实际使用中的具体需求，没有多余的冗余设计，修正后的接口位置彻底解决了早期版本对位不准的问题，能够直接适配对应型号戴尔服务器的硬盘仓安装要求，在服务器存储扩容、老旧硬盘托架更换、机房运维备件储备等场景下都能发挥稳定的作用。
