小型被动红外感应菲涅尔透镜结构

　　在人体感应类电子产品的结构开发环节，PIR菲涅尔透镜是决定被动红外探测模块感应范围、灵敏度的核心配套光学结构件，这款适配8.2mm规格PIR传感器的半球形菲涅尔透镜，是目前小体积感应类产品里应用极广的光学配套件，常见于楼道感应开关、小型人体感应夜灯、智能家居人体存在传感器、防盗报警红外探测探头、自动感应皂液器、感应垃圾桶这类需要非接触式人体红外触发的终端产品里。

　　从实际工程选型的角度看，这款透镜的设计逻辑完全围绕小体积PIR传感单元的光学需求展开，整体采用半球形穹顶结构，光学曲面做了分段式的菲涅尔纹理设计，能够将探测视场内的人体红外热辐射信号进行有效折射聚焦，把不同角度入射的红外信号汇聚到下方PIR传感元的有效感应面上，同时通过曲面的分区设计，将探测区域分割成交替的明区暗区，当人体在探测范围内移动时，传感元就能接收到变化的红外热辐射信号，从而触发后续的电路响应，避免静止热源造成的误触发。

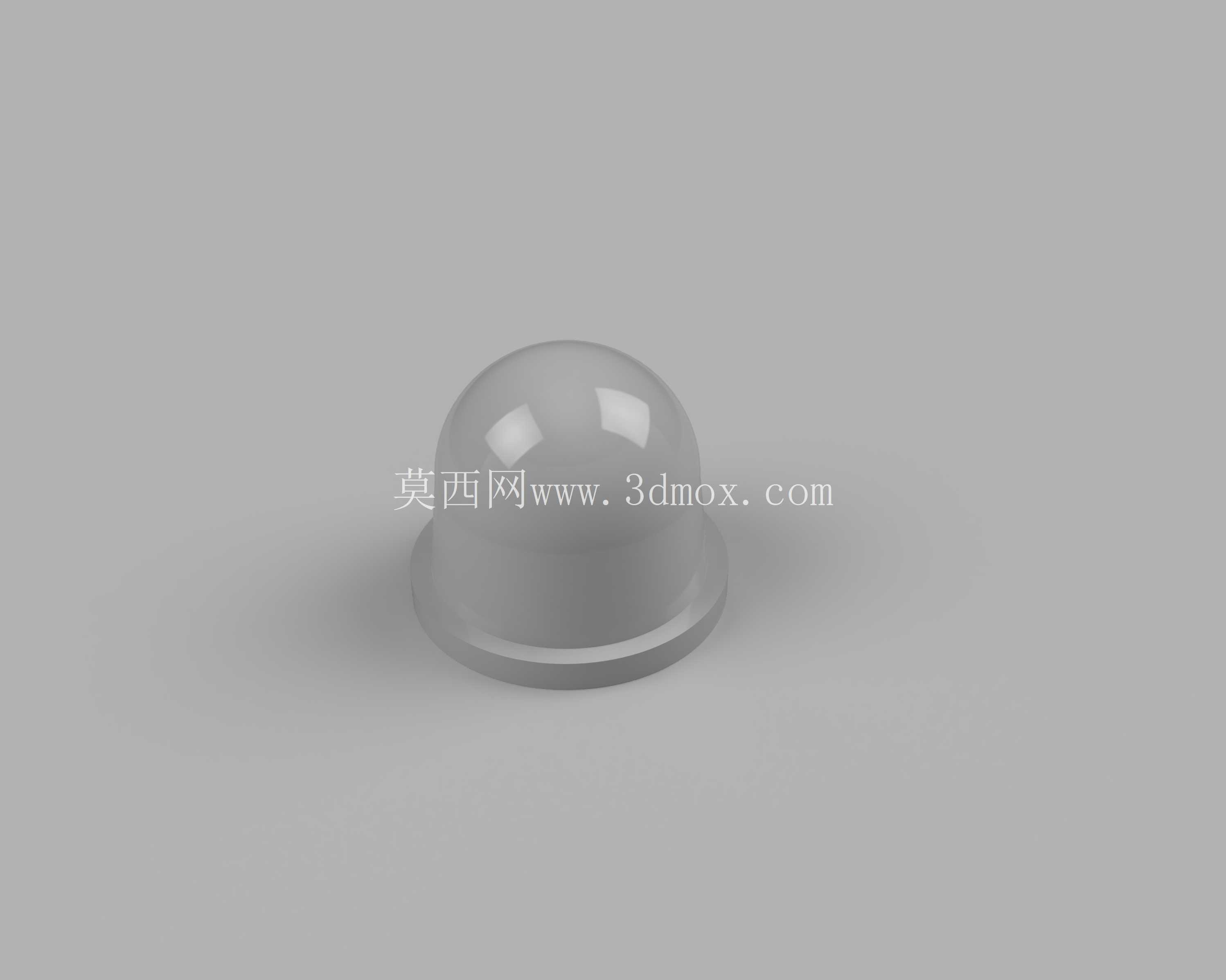

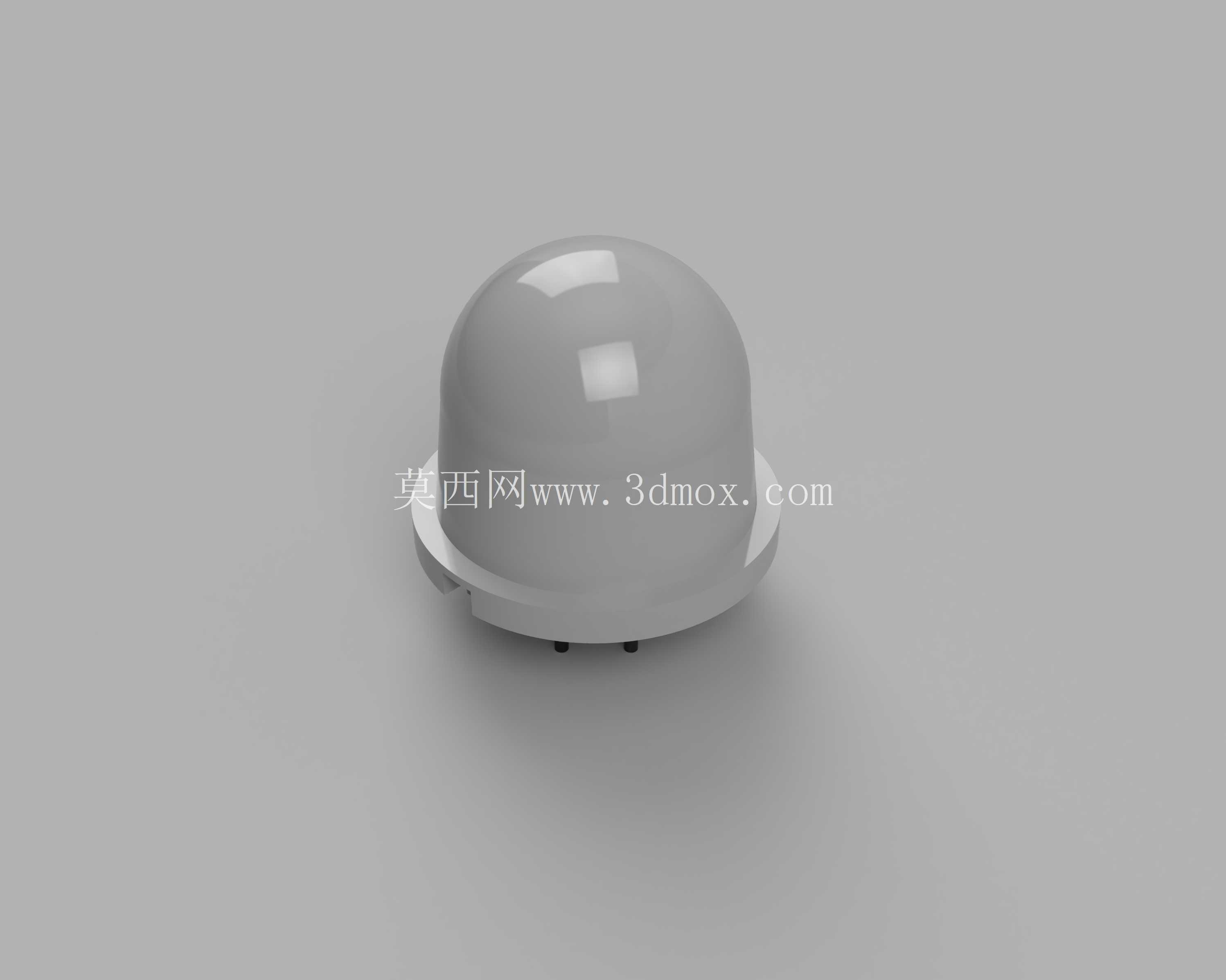

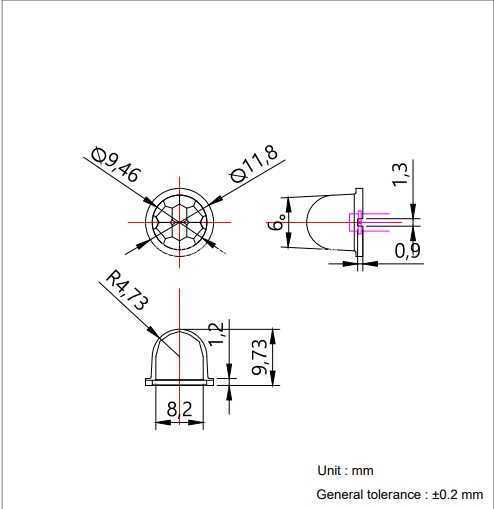

　　结构尺寸上，这款透镜的穹顶外径为8.2mm，整体高度适配常规直插式PIR传感器的安装高度，底部带有一圈定位凸缘，安装时可以直接卡入传感器外壳的预设安装卡槽内，不需要额外的粘接或者紧固件固定，凸缘的外径尺寸做了公差适配，能够兼容市面上绝大多数同规格PIR传感器的外壳安装位，安装后透镜的光学中心与下方传感元的中心重合度偏差控制在极小范围内，避免出现聚焦偏移导致的感应灵敏度下降、探测范围偏移的问题。透镜底部预留了3mm的引脚避让空间，不会干涉PIR传感器的引脚焊接与走线，适配6引脚的常规PIR传感模块安装，不需要对传感器的PCB布局做额外调整。

　　从材料选型的工程逻辑来看，这类菲涅尔透镜通常采用高密度聚乙烯材料注塑成型，材料本身对8-14μm的人体红外辐射波段有极高的透过率，同时材料的耐候性能够满足室内电子产品的长期使用需求，半球形的外表面做了哑光抛光处理，既不会因为表面过于光滑产生多余的光线反射干扰，也能避免外观出现明显的注塑瑕疵，适配消费类电子产品的外观要求。

　　在实际结构设计适配过程中，需要注意透镜与PIR传感元之间的安装距离，这个距离直接决定了透镜的聚焦效果，这款透镜的设计焦距匹配常规8.2mm PIR传感器的感光面位置，安装时只要保证透镜底部凸缘贴合传感器外壳的安装台面，就能获得最优的聚焦效果，不需要额外调整焦距。同时这款透镜的探测视场角经过优化，能够覆盖水平方向110度左右的探测范围，垂直方向的探测角度也能满足小高度安装场景的需求，比如安装在墙面86盒开关位置时，能够覆盖下方3-5米的人体活动区域，不会出现探测盲区。

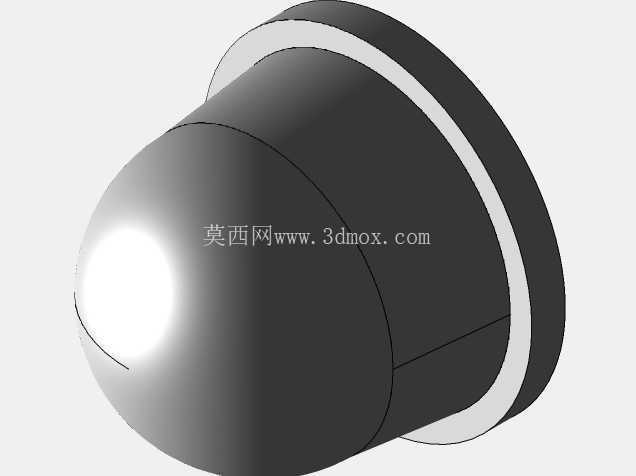

　　在做三维结构建模的时候，需要重点还原透镜的半球形外曲面、底部定位凸缘的尺寸公差，以及菲涅尔纹理的分区结构，虽然在做整机结构装配的时候，菲涅尔的微观纹理不需要做极致的细节还原，但是透镜的整体外形、安装定位尺寸、光学曲面的弧度必须准确，否则在做装配干涉检查、外壳开孔匹配的时候容易出现尺寸偏差，导致实际开模生产后透镜安装不到位，或者感应效果达不到设计预期。另外建模时需要注意透镜与外壳开孔的配合间隙，通常预留0.1mm左右的安装间隙，避免注塑生产的公差导致透镜卡入困难，同时也要避免间隙过大出现外观缝隙、透镜松动的问题。

　　这款透镜还兼容多款主流的同尺寸PIR传感单元，不需要修改安装结构就能直接替换适配，对于做产品系列化开发的结构工程师来说，能够减少重复的结构设计工作，只需要调整外壳的外观造型，感应部分的结构可以直接复用，大幅缩短产品的开发周期。在做可靠性验证的时候，这款透镜的结构强度能够满足常规消费电子产品的跌落测试要求，半球形的结构本身有较好的抗冲击性能，不会因为日常使用中的轻微磕碰出现开裂或者变形，保证光学性能的长期稳定。
