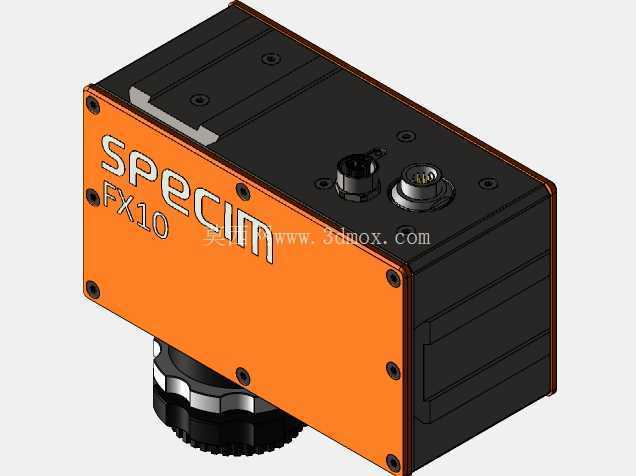

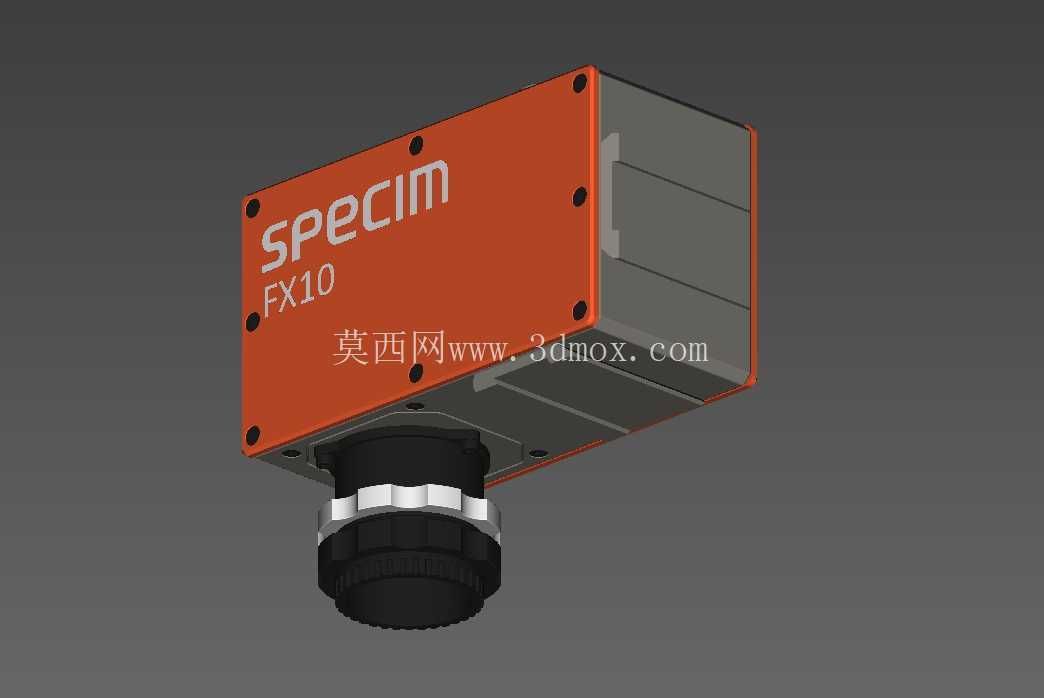

Specim FX10高光谱成像相机结构设计

　　这款高光谱成像设备的三维结构设计，核心围绕工业现场在线检测的实际使用需求展开，在做内部结构排布时，优先考虑了光学组件的安装同轴度要求，将光谱分光模块、成像传感器板、信号处理电路沿光轴方向依次排布，尽可能缩短光程路径的同时，预留了足够的散热间隙，避免长时间连续工作时热量累积导致传感器成像噪点升高。设备外壳采用分体式拼接结构，前面板为成像端安装基准面，加工时预留了镜头接口的同轴定位止口，保证外接镜头安装后光轴与内部分光组件的对准误差控制在允许范围内；侧面的拼接侧板做了斜角避让设计，实际建模时针对现场安装常见的邻接部件干涉问题做了细节优化，虽然斜角处的结构细节未完全还原原厂件的所有工艺特征，但核心安装边界、接口尺寸均按照实际设备的安装要求做了还原，能够满足设备集成时的干涉校验、布局模拟需求。

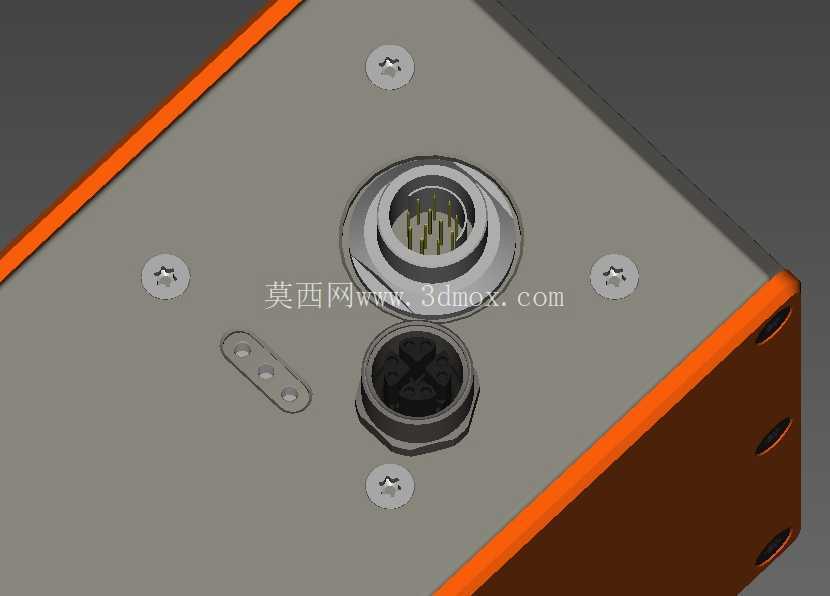

　　从实际应用场景来看，这类高光谱相机多用于工业产线的物料分选、表面缺陷检测、农产品品质分级、文物无损分析等场景，设备的安装方式多为支架侧装或者产线顶部吊装，因此建模时特意还原了底部的标准安装接口结构，接口的安装孔位间距、螺纹规格均匹配工业相机常用的安装支架尺寸，方便设计人员在做产线布局时直接调用模型，校验镜头到被测物的工作距离、视场覆盖范围是否满足检测要求。设备的尾部预留了线缆接头的安装空间，接头采用工业常用的圆形防水连接器结构，建模时还原了接头的外伸尺寸与旋转锁紧空间，避免在做设备整体布线时出现线缆弯折半径不足、与周边结构干涉的问题。

　　内部结构建模做了高细节还原，将分光光栅、传感器固定座、电路安装板、散热衬垫等内部组件都做了独立的结构表达，能够直观展示设备内部的空间排布逻辑，方便做二次结构改造的设计人员参考内部空间余量，判断是否可以加装定制化的滤光片、外接触发模块等附件。外壳的边角处做了小圆角过渡处理，既符合工业设备的安全设计要求，也还原了实际设备的外观质感；前面板的固定螺丝孔位按照实际设备的排布做了还原，孔位的沉头深度、螺丝规格都匹配常用的工业紧固件参数，在做虚拟装配时可以直接调用对应的标准件模型完成装配校验。

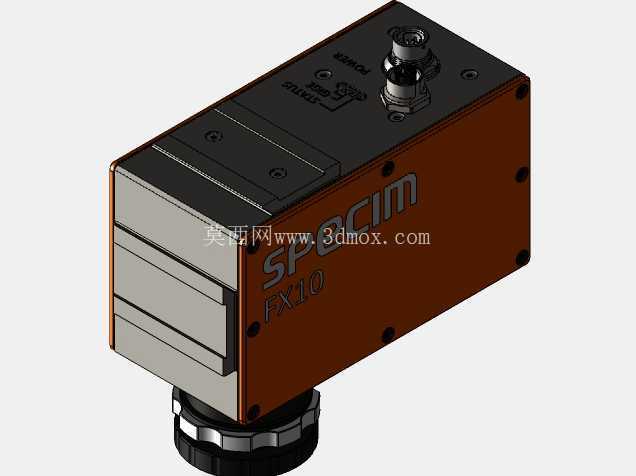

　　在做安装边界设计时，充分考虑了设备的维护需求，侧面的盖板采用可拆卸式结构，建模时预留了盖板拆装的操作空间，不需要将整个设备从安装支架上拆下即可完成侧面盖板的拆卸，方便现场维护时对内部组件进行检查调整。设备的整体重心靠近底部安装面位置，在做支架选型时可以直接通过模型的重心参数计算支架所需的承载能力，避免选型过小导致设备运行时出现抖动，影响成像清晰度。镜头接口处做了密封槽结构的预留，匹配对应的密封圈即可实现前端的防尘防水要求，适配多粉尘、潮湿的工业现场使用环境。信号接口旁预留了状态指示灯的安装位置，实际设备运行时可以通过指示灯直观判断设备的工作状态，建模时也还原了这部分的结构细节，方便做设备外观验证时确认指示灯的可视角度是否满足现场操作人员的观察需求。
