BS612热释电红外人体感应传感元件

　　在智能安防、楼宇自控、智能家居的人体感应触发场景中，被动红外探测是应用最广泛的非接触式人体存在检测方案之一，这类方案的核心探测元件就是PIR热释电红外传感器，本次涉及的BS612规格元件，就是针对小尺寸安装空间优化的直插式探测元件。

　　从实际工程选型的角度看，这类元件的核心功能是通过探测视场内红外热辐射的变化，输出对应的电信号，配合后端信号处理电路，实现人体移动的触发检测，常见应用在走廊感应灯、门禁人体唤醒、安防入侵探测、智能家电人体触发等场景，相比微波雷达探测，它的功耗更低、静态工作电流微安级，适合电池供电的低功耗感应设备，同时不会产生主动探测的电磁辐射，在对电磁干扰有严格要求的民用场景适配性更好。

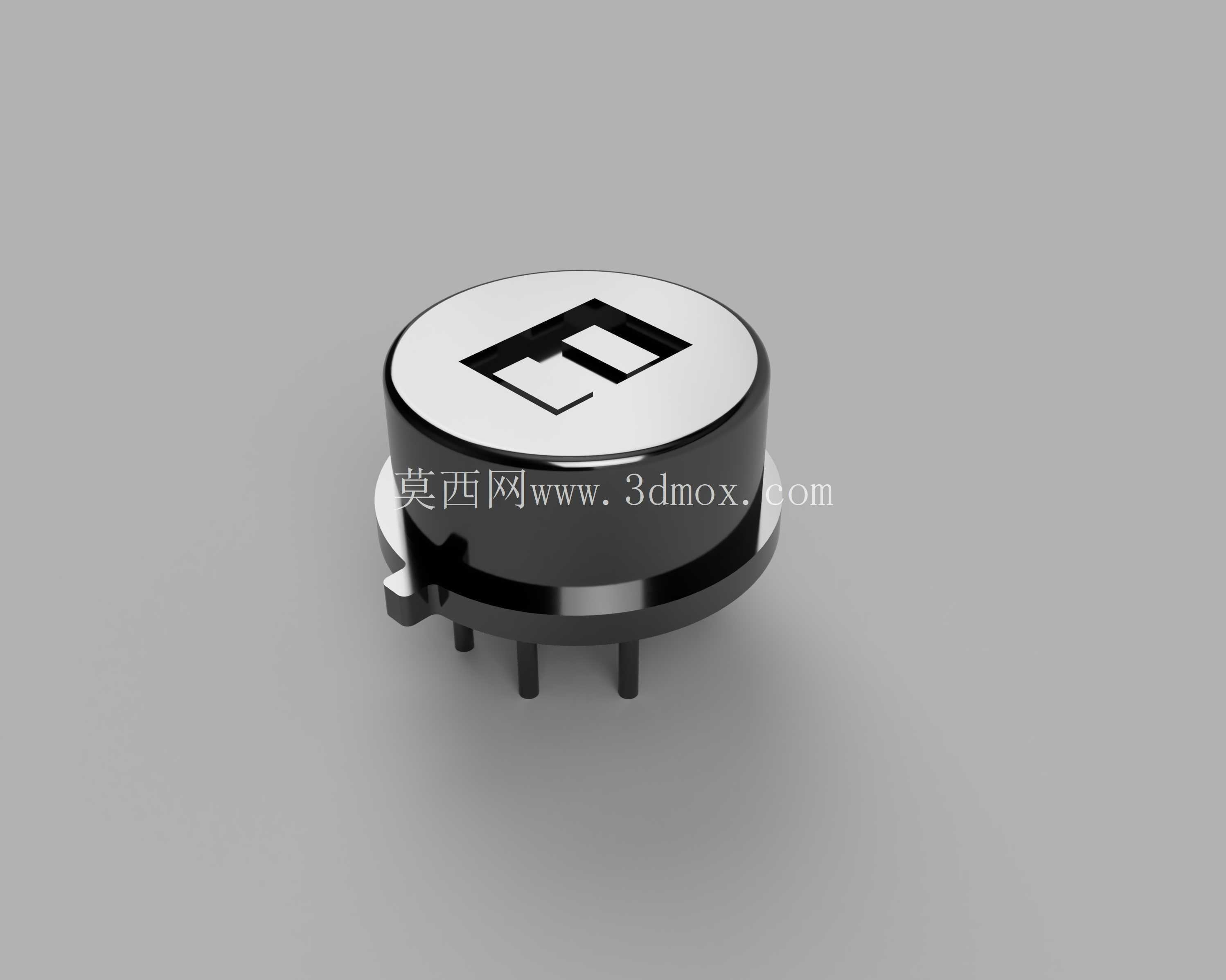

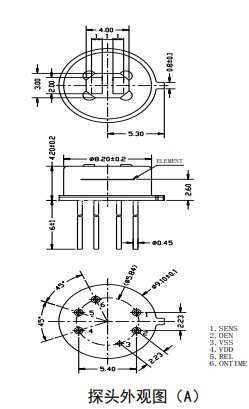

　　在结构设计层面，这款元件采用圆形金属管壳封装，顶部是红外滤光窗口，只允许人体辐射对应的特定波长红外光通过，过滤可见光、近红外等干扰波段，降低环境光线变化带来的误触发。管壳直径为8.2mm，属于小尺寸封装规格，相比常规10mm以上直径的PIR元件，它在紧凑结构的感应设备内占用的PCB板面空间更小，适合做超薄型感应面板、迷你型感应探头的设计选型。元件底部采用直插式引脚设计，一共6根引出引脚，引脚长度设计为3mm，这里需要注意的是，同系列部分规格引脚长度为6mm，3mm的短引脚设计是针对薄型PCB安装场景优化的，焊接后引脚不会在PCB背面伸出过长，避免干涉设备内部的其他结构件，同时短引脚的抗振动性能更好，在有轻微振动的安装场景下，引脚出现疲劳断裂的风险更低。

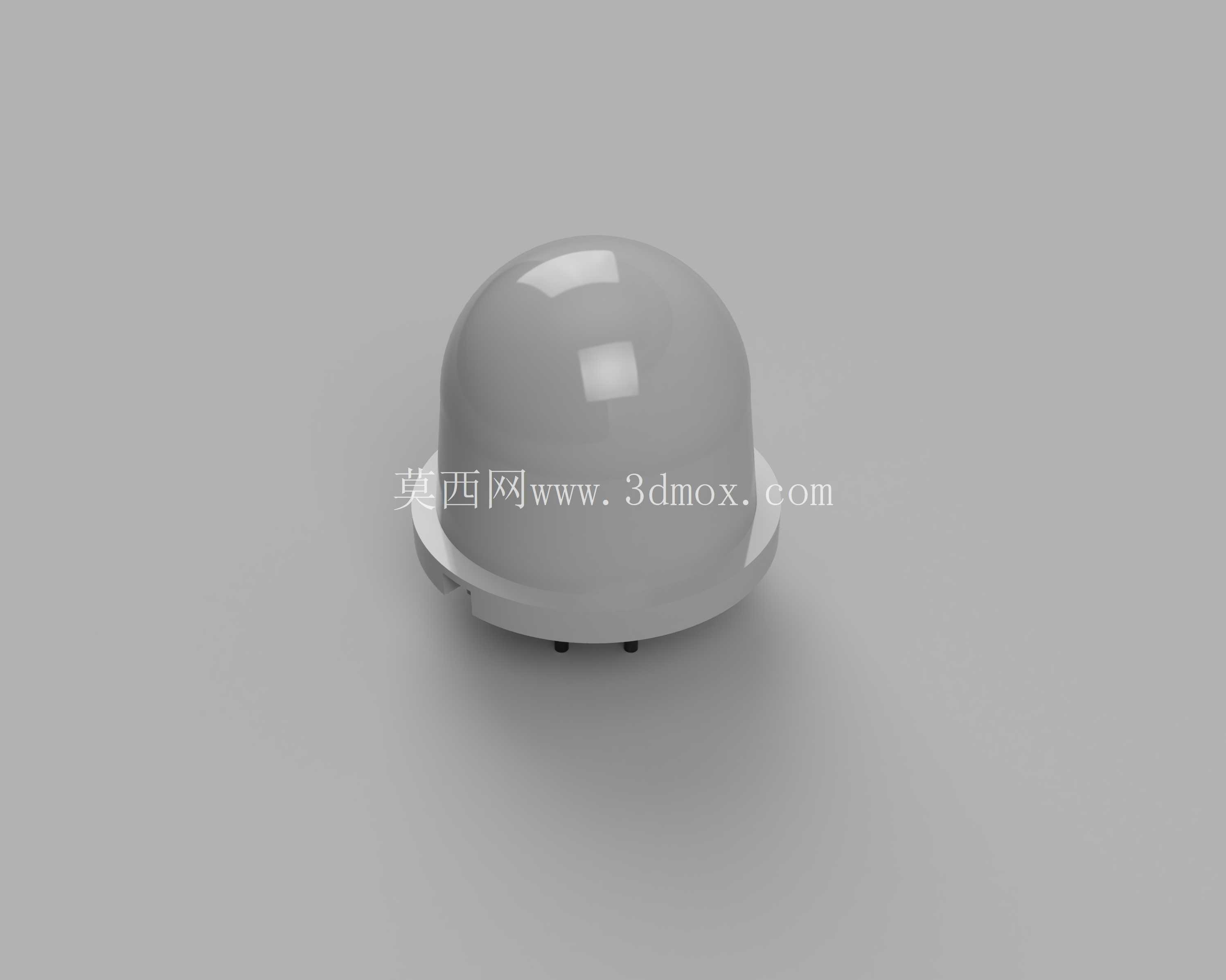

　　做结构设计时需要注意几个安装边界：首先是元件的探测视场角，裸元件的视场角需要搭配对应的菲涅尔透镜使用，这款元件可以兼容PD05-12005、8308-4等常用规格的PIR透镜，选型透镜时需要匹配透镜的焦距，让元件的感光面落在透镜的焦点位置，才能保证探测距离和探测范围达到设计要求。其次是安装高度，常规室内感应场景下，搭配标准菲涅尔透镜时，安装高度在2.2-2.5m区间可以获得最佳的探测范围，过高会导致近距离探测盲区，过低则会压缩远距离的探测覆盖范围。另外在PCB布局时，元件周边要避免布置发热量大的功率元件，比如电源芯片、功率电阻等，这类元件的自身热辐射会被PIR元件探测到，导致温漂增大、误触发率上升，结构设计时最好在PIR元件和周边发热元件之间增加隔热挡墙，减少热传导带来的干扰。

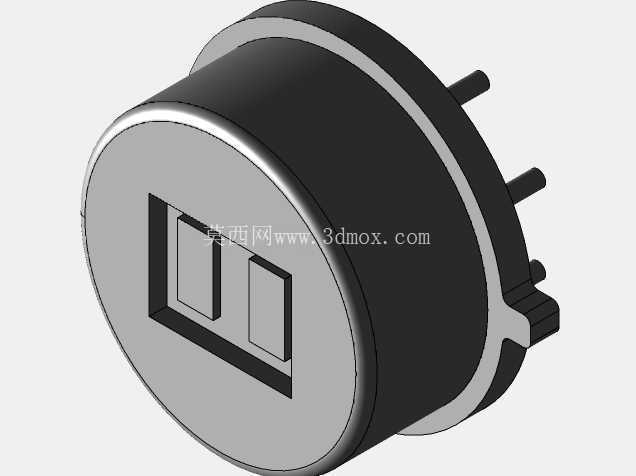

　　从建模还原的角度看，这个模型准确还原了元件的外形轮廓、引脚位置、顶部窗口的结构特征，在做感应设备的整体结构装配时，可以直接导入模型进行干涉检查，确认透镜和元件的位置匹配度、引脚和PCB焊盘的对位精度，避免实际打样后出现元件装不进去、透镜离焦导致探测性能下降的问题。另外模型还原了管壳侧面的定位凸点结构，这个凸点是用来和透镜支架上的定位槽配合的，装配时可以快速定位元件的旋转角度，保证元件内部的感应元方向和透镜的分区方向对齐，避免出现探测范围偏移的问题，很多新手工程师在做PIR探头装配时容易忽略这个定位结构，导致实际探测范围和设计值出现偏差，建模时保留这个特征可以在设计阶段就提醒装配对位的要求。

　　在实际生产装配环节，3mm长度的引脚适合波峰焊工艺，短引脚过波峰焊时不会出现引脚连锡的问题，焊接后也不需要额外剪脚工序，能提升生产效率。同时金属管壳的设计具备一定的电磁屏蔽能力，可以降低周边电路的电磁干扰对微弱感应信号的影响，提升电路工作的稳定性。需要注意的是，这类PIR元件的感应窗口是敏感部件，结构设计时要避免窗口直接接触到结构件的塑胶面，也不要用手直接触碰窗口表面，否则会污染滤光片，导致红外透过率下降，影响探测灵敏度，模型里也准确体现了窗口的凹陷设计，预留了和透镜之间的装配间隙，避免装配时压到窗口表面。
