铝型材框架式赛车模拟实训装置结构设计

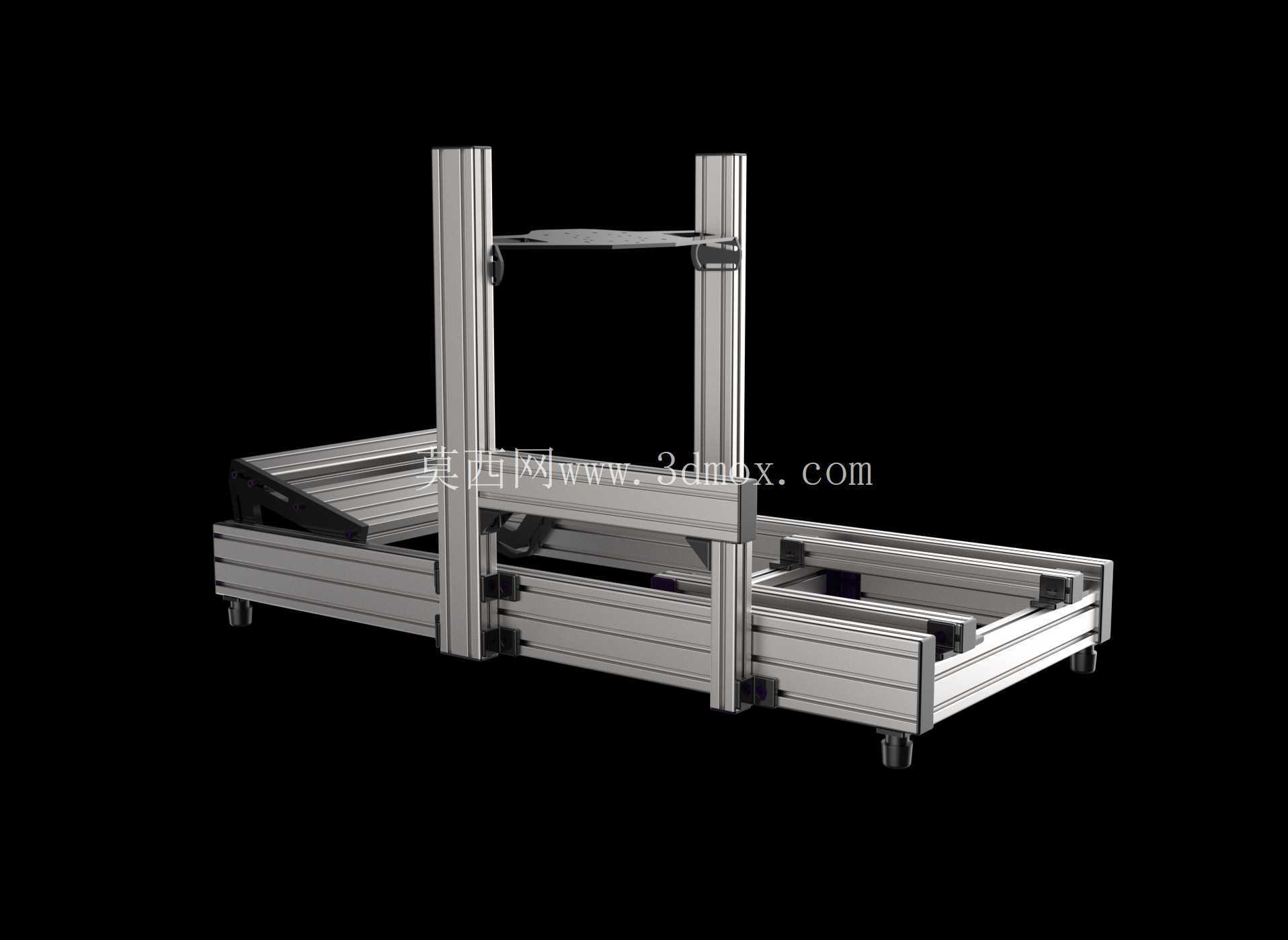

　　这套铝型材搭建的模拟装置，核心服务于赛车驾驶模拟的实训与体验场景，在民用驾驶模拟训练、赛车俱乐部入门体验、高校车辆工程专业驾驶仿真教学场景中都能适配，区别于商用一体式模拟座舱，它采用模块化铝型材挤压构件搭建，预留了直驱驱动轮的安装接口，使用者可根据自身身高、驾驶习惯调整各构件的相对位置，不需要额外定制异形连接件就能完成姿态适配。从结构设计逻辑来看，整体框架全部采用标准工业铝型材作为基材，底部采用双层平行型材排布作为承载基座，基座底部预留了脚轮安装位，既可以在固定使用场景下加装调平脚座保证整体刚性，也能在需要频繁移位的展示、教学场景下加装脚轮完成快速转场，基座的型材槽道全程贯通，座椅安装位、踏板安装位、方向盘支架的固定点都可以沿着槽道无级调整，不需要在型材上额外打孔，只需要配套T型螺栓就能完成所有构件的锁紧固定，大幅降低了组装和调整的门槛。

　　直立的双立柱型材作为方向盘及显示组件的支撑结构，立柱与底部基座采用角件加固连接，保证转向操作时的侧向刚度，避免大力打方向时出现支架晃动影响模拟手感的问题，立柱上的横梁同样可以沿立柱槽道上下调整，适配不同坐姿下的视线高度与方向盘操作距离，不管是追求街车坐姿的休闲体验，还是追求方程式低坐姿的专业训练，都能通过调整各构件位置找到合适的操作姿态。设计时特意采用实心挤压铝型材作为主承载构件，相比空心薄壁型材，它的抗扭刚度提升明显，在直驱方向盘输出大扭矩反馈时，不会因为型材形变吃掉反馈力度，能完整传递路面颠簸、轮胎打滑的力反馈细节，所有型材的切割端面都做了倒角处理，避免组装调整时划伤操作人员，型材槽道内可以预埋走线槽，将方向盘、踏板、手刹等外设的线材全部收纳在型材内部，不会出现线材外露勾挂的问题。

　　从安装边界来看，整套装置的基座长宽尺寸控制在常规家用书桌的占地范围内，不需要占用过大的室内空间，最低安装高度适配普通座椅的安装高度，最高调整高度可以满足站立式模拟操作的需求，所有连接点都采用标准工业铝型材配件，市面上极易采购替换，哪怕某一段型材出现磕碰变形，也能快速采购同规格型材切割替换，不需要整体报废框架。考虑到个人用户自行组装的需求，所有构件的连接位置都做了防呆设计，角件的安装位置预留了足够的扳手操作空间，不需要特殊工具，只用普通内六角扳手就能完成整机组装，框架的承载冗余量足够，除了常规的模拟驾驶外设，还可以加装三屏显示器支架、换挡杆支架、手刹支架等拓展配件，不需要额外对主框架做结构加强。

　　在实际使用场景中，这套框架既可以供个人爱好者在家搭建私人模拟驾驶工位，也可以批量采购后布置在电竞馆、驾校模拟训练室、赛车体验中心，因为模块化的设计，后期升级外设时只需要调整对应安装位的固定点即可，不需要重新制作整个支架，相比焊接式的固定框架，它的迭代适配成本更低，调整灵活度更高，同时铝型材本身的金属质感也能和电竞外设、赛车风格的装饰搭配，不会出现廉价感。
