拓扑优化轻量化GE支架结构设计

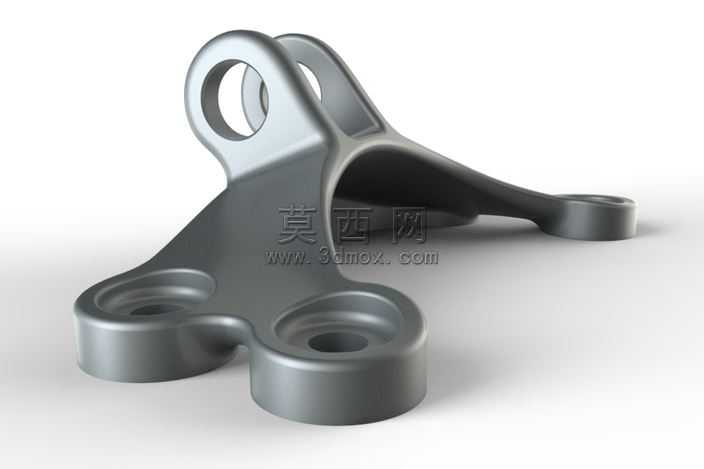

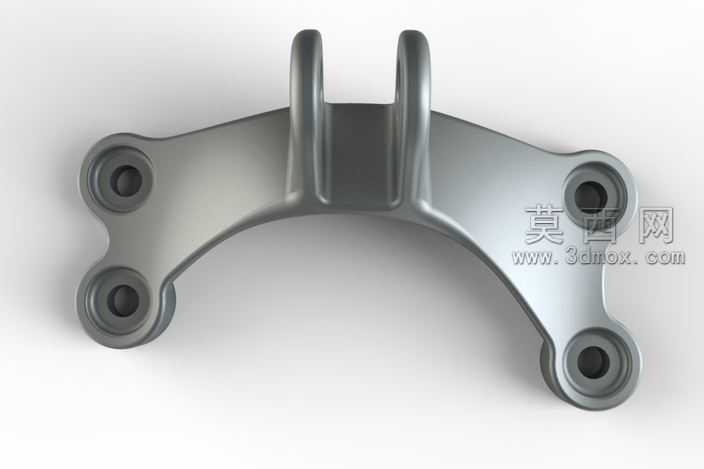

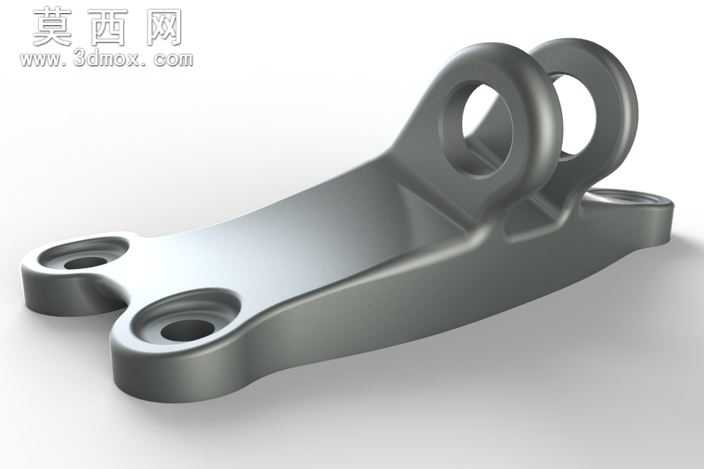

本作品为面向GE支架竞赛打造的优化型机械支架，全程依托三维建模软件完成全流程设计，从初始结构测绘、拓扑优化迭代到最终渲染输出均遵循工业级设计标准。建模阶段首先对原始支架的工况约束、安装孔位、受力边界进行精准还原，原始支架体积达463.3立方厘米、重量2047.8g，存在明显的材料冗余问题，设计过程中引入拓扑优化算法，在保证安装接口完全兼容、结构强度满足载荷要求的前提下，逐步剔除低应力区域的多余材料，最终优化后的支架体积仅为78.8立方厘米、重量348.3g，减重幅度超过八成，实现了极致的轻量化目标。结构设计上采用流畅的连续曲面过渡，所有安装孔位周边均做了加厚处理以分散接触应力，整体无尖锐棱角与突变截面，从结构根源上消除常规支架易出现的应力集中隐患，仅在螺钉周围的接触表面分析过程中观测到局部应力峰值，经多轮迭代验证该峰值处于材料许用应力范围内，不影响结构的长期服役稳定性。材质渲染阶段选用哑光金属质感的工业合金材质，通过调整环境光遮蔽、反射粗糙度参数，精准还原了金属构件的磨砂表面质感，多角度渲染图清晰呈现了支架的曲面过渡细节、孔位加工精度与整体结构形态，直观展现了优化后结构的力学合理性与外观完整性。整个设计过程严格遵循机械结构设计规范，在满足所有竞赛要求的安装、载荷、尺寸约束的前提下，最大化实现了材料利用率的提升，为同类机械支架的轻量化设计提供了可参考的优化思路，兼顾了结构性能与制造成本的双重需求。
