多通径集成式液压油缸缸体结构设计

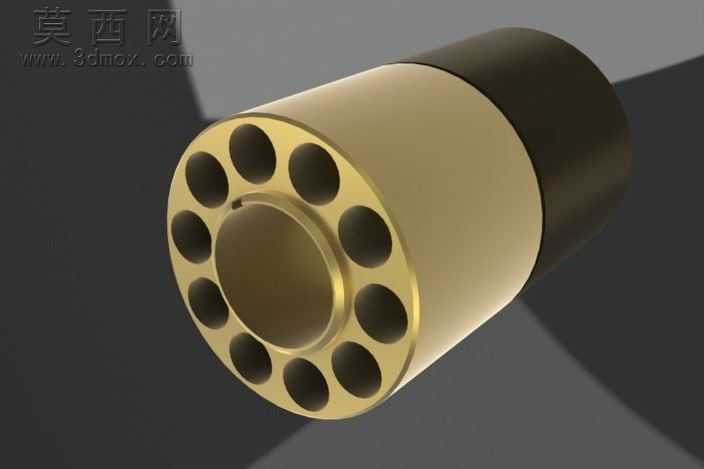

本作品为液压系统核心执行元件的缸体结构三维建模成果，建模阶段以液压传动的功能需求为核心逻辑，首先梳理多油路集成布局的设计思路：区别于常规单通路油缸，该缸体端面均匀排布九个通油孔位，围绕中心主轴孔呈环形阵列分布，可同时匹配多组独立油路的通断控制需求，适配需要分级压力输出、多工位同步动作的特种液压工况。建模过程中首先绘制端面基准草图，精准约束中心主轴孔与各周边油孔的同轴度、孔位间距公差，确保各油路之间的壁厚满足液压系统的耐压强度要求，避免高压工况下出现油路互通、缸体开裂的风险。随后通过拉伸特征生成缸体主体结构，对两端的配合轴段做公差适配设计，一端做加厚凸台结构用于端盖密封配合，另一端做等径延伸段用于活塞组件的滑动导向，所有孔位的边缘都做了倒角处理，既去除加工毛刺，也能在装配时避免划伤密封件。材质与渲染阶段，针对缸体的不同功能区域做了区分：主体承压段采用黄铜材质表现，还原耐磨、耐压的铜合金缸套的真实质感，调整材质的金属度、粗糙度参数，模拟铜材经过精加工后的亚光金属光泽，表面添加细微的车削纹理，还原机械加工的真实质感；端部的密封配合段采用深色硬质合金材质表现，区分不同功能区域的材质差异，渲染时采用侧方主光源搭配环境补光，突出端面孔位的环形排布结构与缸体的圆柱轮廓，让各部分的结构细节清晰可见。整体设计兼顾了液压元件的功能实用性与结构合理性，所有特征参数都参考液压行业的设计规范设置，既保证了模型的视觉还原度，也具备实际生产的参考价值，可用于液压系统的装配模拟、工况演示以及相关液压元件的设计参考。
