低噪下腹式消声装置结构设计

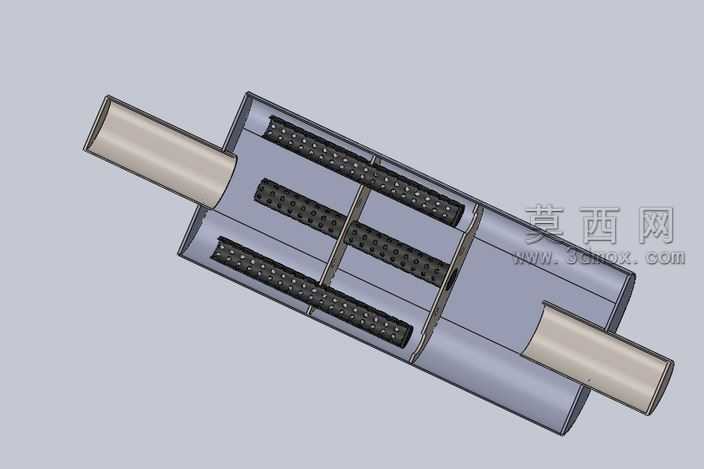

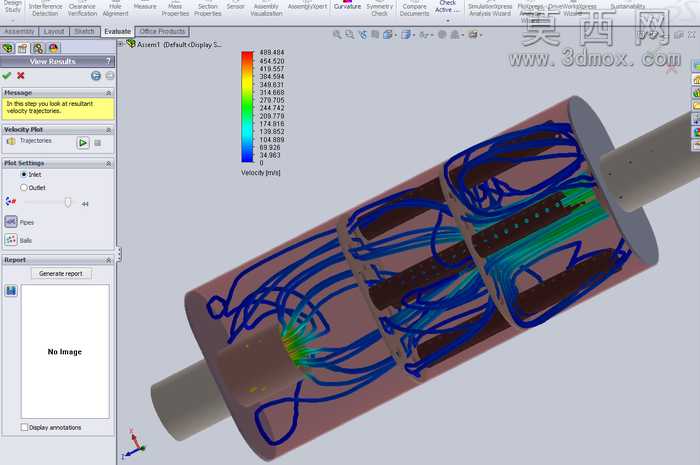

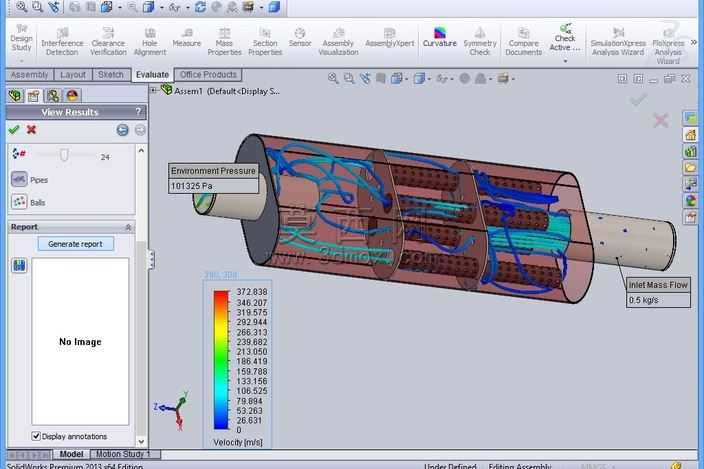

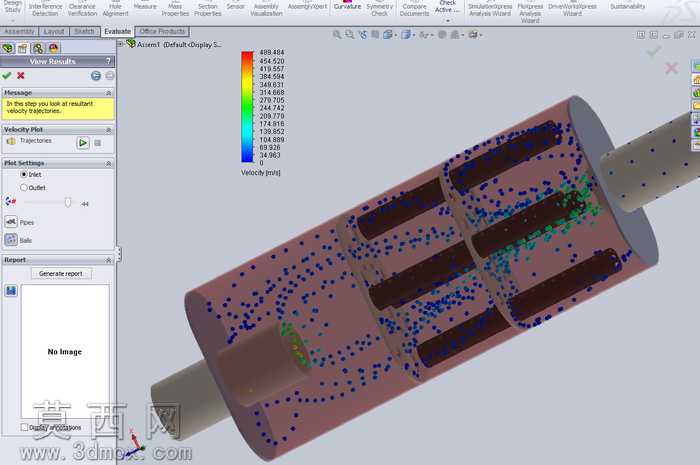

本作品为下腹式消声装置的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用回转体类壳体作为主体承载结构，两端设置同轴连接管段用于对接排气通路，壳体内部通过多组平行排布的分隔隔板构建出多级膨胀消声腔室，同时在腔室壁面与连接管段上分布有规律排列的通孔结构，用于引导气流在腔室内完成多次折返、膨胀与流速衰减，从结构层面降低气流脉动产生的噪声辐射。建模阶段采用自顶向下的设计思路，先完成整体气动布局的轮廓搭建，再逐步细化内部隔板的安装定位、通孔的排布参数与壳体的壁厚设置，所有结构特征均采用全参数化驱动，便于后续根据不同排气流量、降噪需求调整腔室容积、隔板间距与通孔孔径等关键参数。材质设置上，主体壳体与内部隔板采用金属哑光材质模拟实际消声器常用的碳钢基材，表面做防锈喷涂处理呈现暗棕质感，连接管段采用金属原色的镀锌钢材材质，可视化阶段通过流体仿真模块的粒子渲染效果，直观展示气流在消声腔室内的流动轨迹，蓝色粒子对应低流速区域，绿色粒子对应流速衰减过渡区域，清晰呈现出气流经过多级腔室后流速逐步降低、脉动逐步削弱的过程，验证了结构设计的降噪合理性。整体结构在保证消声效率的前提下，尽可能压缩了下腹位置的安装占用空间，适配紧凑布局的排气系统安装需求，内部隔板采用一体化焊接定位的结构形式，既保证了结构强度，也避免了腔室之间出现漏气窜通的问题，连接管段与壳体的衔接处做了圆弧过渡处理，降低气流经过衔接位置时的湍流噪声，进一步提升整体降噪表现，相比常规同类型下腹消声器，该结构通过优化腔室分隔与通孔排布，能够在相同体积下实现更优的噪声抑制效果，减少排气过程中向外辐射的噪声量级。
