HW-492霍尔效应传感器结构三维建模

　　在做小型自动化设备的位置检测、转速采集类项目时，霍尔效应传感器是出镜率极高的元件，这次建模的HW-492霍尔模块，是面向开源硬件项目、小型工控场景常用的一款检测元件，建模过程中完全还原了实物的结构特征，方便做整机装配时直接调用，不用再反复核对实物尺寸调整干涉。

　　先从实际用途说起，这类霍尔传感器不需要接触被测物体，靠感应磁场变化就能输出开关量或者模拟信号，常见的应用场景里，小型传送带的转速计数、智能小车的磁极位置检测、柜门开合状态判断、无刷电机的换相检测都能用到它，相比机械式的行程开关，它没有物理接触磨损，响应速度快，在有粉尘、轻微油污的工况下也能稳定工作，很多DIY项目和小型量产设备里都会选这类成熟模块，不用自己从零搭建霍尔元件的外围电路，直接接电源和信号线就能工作。

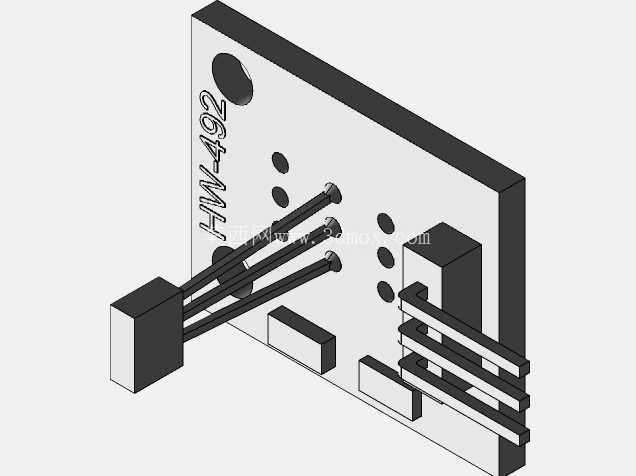

　　建模的时候最先确定的是PCB基板的外形边界，这块模块的基板是标准的玻纤板材质，板上预留了两个圆形安装孔，孔位间距是按照常用的面包板、洞洞板安装尺寸设计的，做结构设计的时候要注意，安装孔的孔径适配M2的螺丝，安装面要和被测磁体的感应面保持平行，感应距离一般在3-10mm区间，具体要看配套磁钢的磁场强度，建模时特意把板上丝印的HW-492标识、元件定位孔都做了还原，方便装配时识别元件方向，避免装反导致信号输出异常。

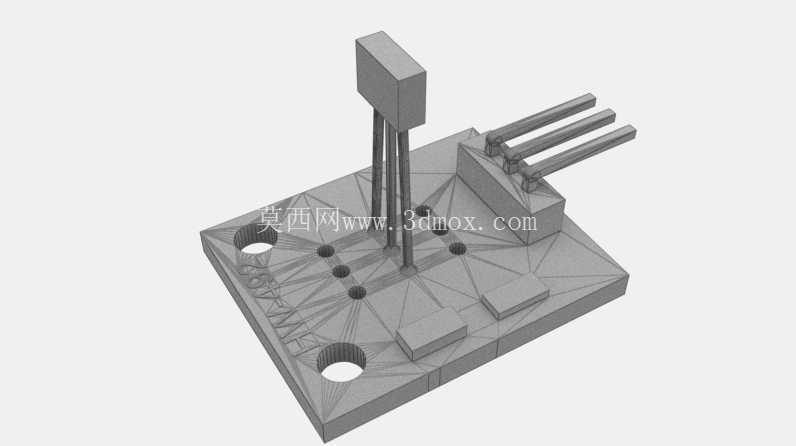

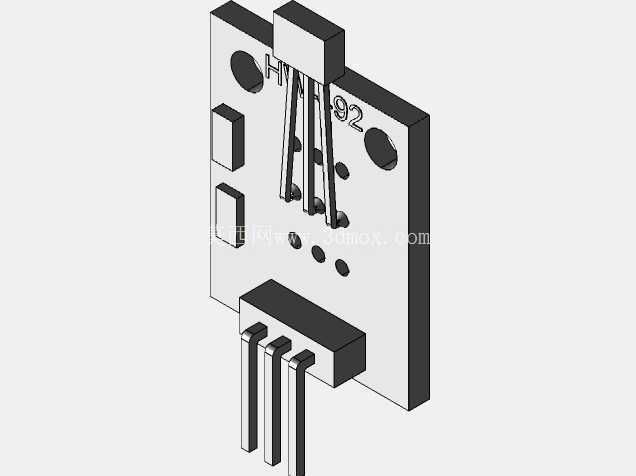

　　板载的元件布局也完全按照实物还原，一侧是3P的直插排针，排针间距是标准的2.54mm，适配常规的杜邦线连接，排针的定义从左到右分别是电源、地、信号输出，建模时把排针的插针长度、塑料基座的尺寸都做了精准还原，做整机布线的时候可以直接预留接线空间，不会出现排针和周边结构件干涉的问题。板上的霍尔感应芯片位于模块的一端，外围搭配了贴片电阻、电容和电源指示灯，指示灯的位置在板边，通电后可以直观看到模块的供电状态，信号触发时指示灯也会同步点亮，方便现场调试的时候不用接示波器就能判断模块工作状态。

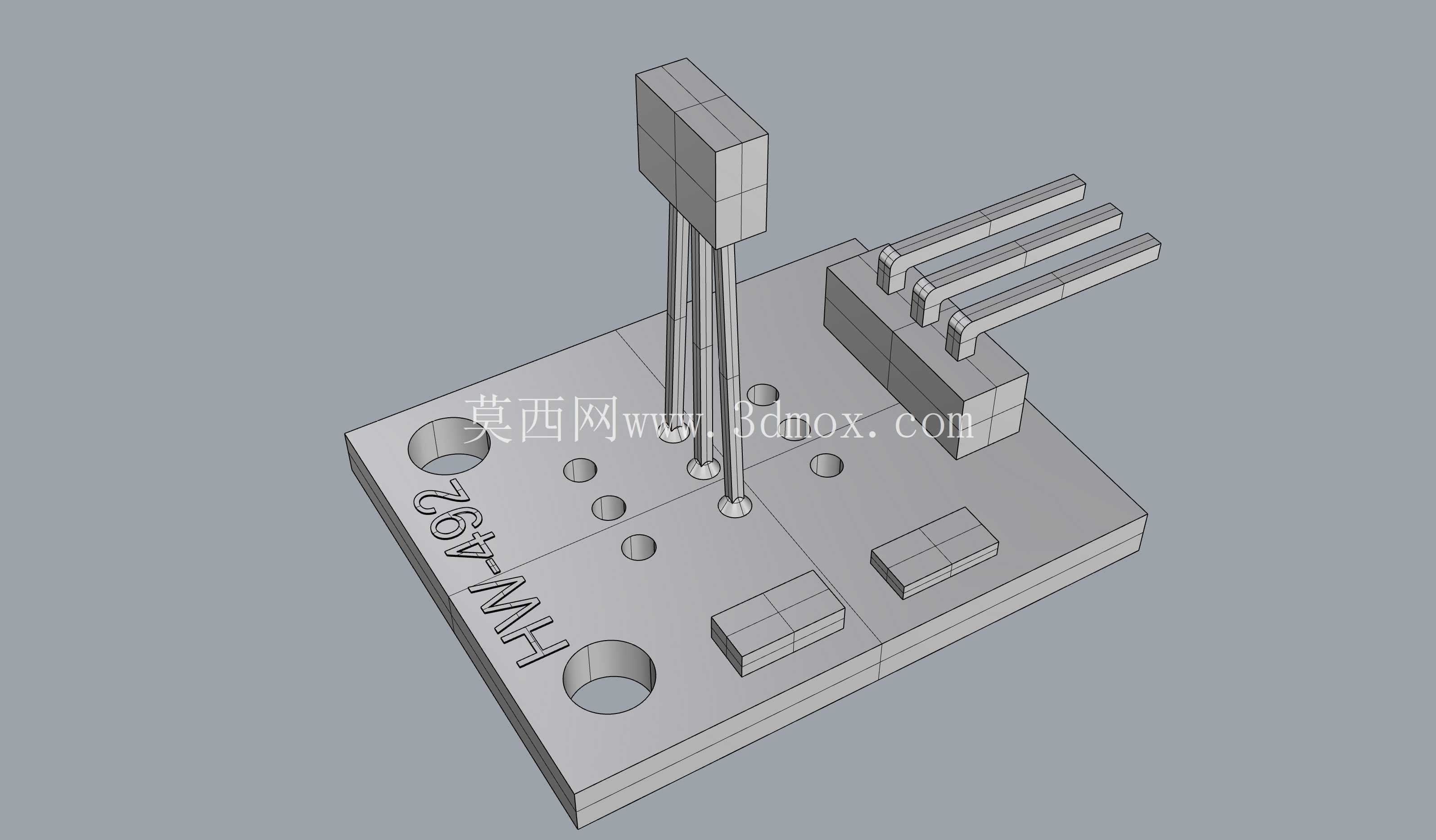

　　设计思路上，这类模块化的传感器本身就是为了降低开发门槛，所以建模的时候没有做多余的简化，把板上的接插件、元件的凸台高度都做了1:1还原，比如板上的电源接口是卧式的插座，突出板面的高度要和排针高度做区分，做外壳设计的时候要对应留出避让空间，不能压到元件导致短路。模块的整体厚度控制在10mm以内，属于薄型的安装模块，适合在空间紧凑的设备内部安装，比如机械臂的关节位置检测、小型滑台的原点定位，都能塞下这个模块，不需要额外预留太大的安装空间。

　　安装边界方面要注意几个细节，首先是感应面的朝向，霍尔芯片的感应面要正对磁钢的运动路径，不能有金属遮挡物隔在中间，不然会削弱磁场强度导致检测失灵，建模时特意标注了芯片的中心位置，装配时可以直接把这个位置对准磁钢的运动轨迹，减少现场调试的对位时间。其次是安装孔的固定方式，两个安装孔可以用铜柱加螺丝固定，也可以用尼龙扎带穿过孔位绑定在安装架上，建模时把孔的倒角做了还原，穿螺丝或者扎带的时候不会刮伤线材。另外排针的出线方向要和设备内部的走线方向匹配，如果需要侧向出线，也可以根据这个模型调整排针的焊接方向，提前在结构件上留出走线槽的位置。

　　从结构设计的角度看，这类成熟的商用模块建模精度直接影响后续整机的装配效率，很多新手做设计的时候会忽略模块上元件的突出高度，导致装完外壳才发现元件顶到壳壁，不得不返工修改外壳模具，这次建模把每个元件的高度、位置都按照实物测绘的尺寸还原，不管是做3D打印的安装支架，还是做钣金的设备安装板，都能直接匹配尺寸，不用反复打样调整。另外模块的边角做了圆角处理，没有尖锐的毛刺，安装的时候不会划伤线材或者操作人员的手，这个细节在建模的时候也保留了，符合电气类模块的安全设计规范。

　　实际项目里用这类霍尔传感器的时候，还要注意和磁钢的配合间隙，间隙太小容易因为设备振动导致磁钢碰到模块损坏元件，间隙太大又会检测不到信号，这个模型里把感应芯片的位置做了明确的结构标识，设计安装结构的时候可以直接以芯片中心为基准预留磁钢的安装位置，把间隙控制在可靠检测的区间内，同时还要考虑模块的供电电压范围，这款模块支持3.3V到5V的供电，能兼容大部分单片机和工控板的IO电平，不用额外做电平转换电路，这也是它在开源硬件项目里被广泛使用的原因。
