工业级液晶显示模组结构三维设计

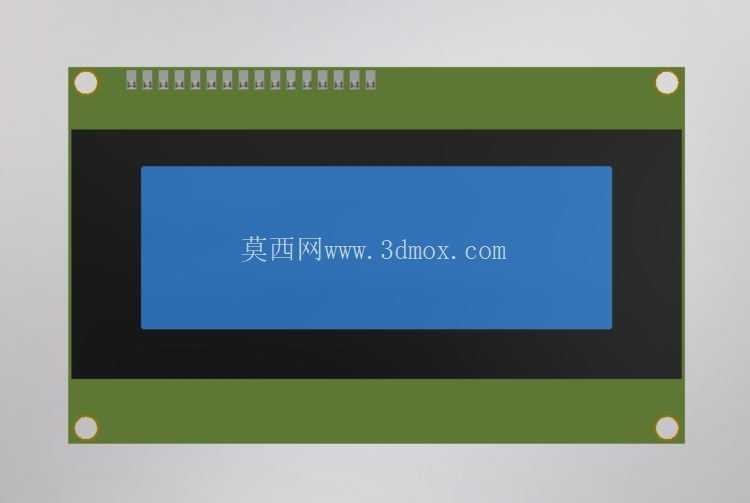

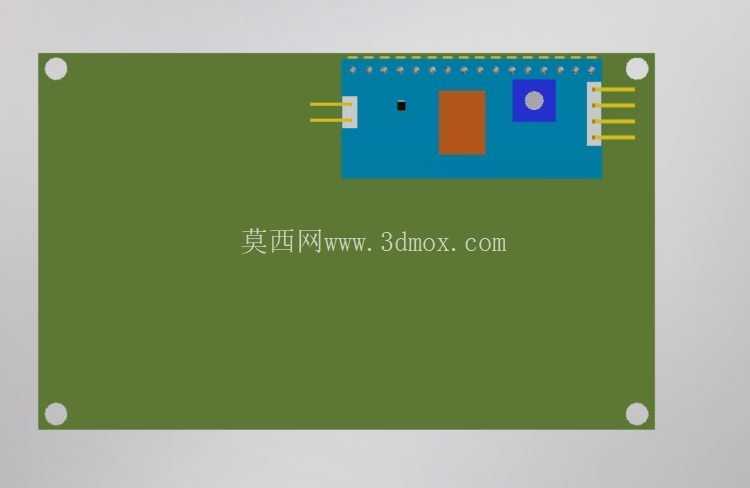

　　在工业控制终端、嵌入式检测设备、小型人机交互单元的开发过程中，显示模组的结构适配往往是整机结构设计里容易被忽略却直接影响用户操作体验的环节，这款液晶显示模组的三维结构设计，完全围绕工业场景下的安装适配、防护兼容、装配效率三个核心需求展开，没有消费级显示模组的冗余装饰结构，所有外形特征都服务于实际装配与使用需求。从外形尺寸来看，模组整体采用矩形板载结构，绿色PCB基材作为承载主体，显示区域居中布置，四周预留等宽的结构边，四个角位设置了圆形安装固定孔，孔位边缘做了金属化包边处理，避免长期震动环境下安装孔开裂导致的模组移位，安装孔的中心距严格匹配常规工业嵌入式面板的开孔标准，不需要额外制作转接板就可以直接固定在设备面板的预设安装位上，安装边界的公差控制在±0.1mm范围内，能够兼容钣金、注塑、铝合金型材等不同材质的设备面板装配要求。

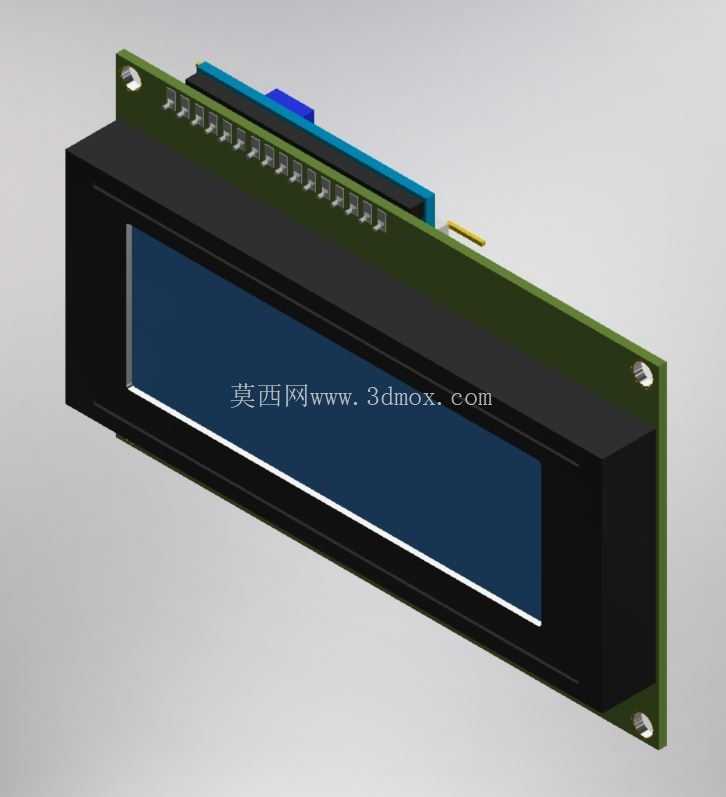

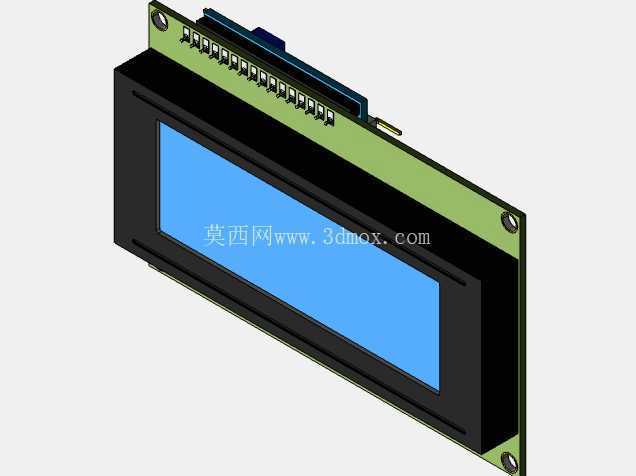

　　显示区域的外围设置了一圈黑色遮光胶框结构，这个结构一方面是遮挡LCD面板与PCB板之间的背光组件边缘漏光，避免工业强光环境下显示区域边缘出现光晕影响读数，另一方面胶框略高于显示玻璃表面0.2mm，在面板装配时可以和前端的透明防护盖板之间形成均匀的挤压密封面，配合泡棉胶条就能实现IP54级别的正面防护，适配车间多粉尘、少量溅液的使用场景。PCB板的上边缘布置了整排的直插式焊盘引脚，引脚间距采用标准的2.54mm排针间距，既可以直接焊接排针实现与主控板的插装连接，也可以根据设备内部走线需求焊接FPC软排线，适配不同的内部走线空间，引脚的排布顺序按照常规工业LCD的驱动引脚定义设置，电源、地、数据、控制引脚分区布置，减少走线时的信号干扰。

　　设计过程中特意将所有的外围元器件都布置在PCB板的非显示区域背面，正面除了遮光胶框和显示玻璃之外没有凸起的元器件，这样的结构设计可以让模组正面完全贴紧设备面板内侧，最大限度压缩整机前面板的厚度，对于手持检测设备、小型台式仪表这类对安装空间有严格限制的设备来说，能够节省至少3mm的正面安装深度。PCB板的下边缘预留了四个白色的定位标记块，这几个标记块是生产组装时的对位基准，在背光组件、LCD玻璃、遮光胶框的贴合工序中，可以通过视觉识别这几个标记块实现自动化组装对位，提升批量生产时的装配一致性，同时在后期维修更换时，也可以通过这几个标记快速判断模组是否出现装配移位。

　　从实际使用场景来看，这款显示模组可以适配减压阀配套的压力显示仪表、小型阀门控制终端、工业传感器的现场读数单元，这类设备往往安装在管线旁、设备侧壁等位置，操作人员不需要近距离凑近就可以通过屏幕读取参数，模组的显示比例采用常规的长条形横向显示，能够同时显示数值、单位、状态标识三类信息，不需要切换页面就可以获取全部需要的运行参数。结构设计时还考虑了不同安装角度的使用需求，PCB板的厚度选用1.6mm的标准FR-4板材，自身具备足够的结构强度，在垂直安装、倾斜安装甚至水平倒装的场景下，都不会因为长期受力出现板体弯曲，避免显示玻璃受挤压出现水波纹、显示异常等问题。背光组件的厚度控制在2.8mm以内，整个模组的总厚度不超过8mm，对于内部空间紧凑的小型仪表来说，不会和内部的主控板、接线端子、电源模块产生结构干涉，在三维建模过程中，所有的安装孔位、引脚位置、凸台高度都按照实际物料的公差带做了适配，模型导入到整机装配环境中时，可以直接做干涉检查，不需要反复调整结构尺寸，能够大幅缩短整机开发的结构验证周期。
