热压注塑嵌装铜螺母滚花镶件结构

　　在消费电子外壳、塑胶结构件、汽车内饰件以及小型家电壳体的装配链路里，塑胶柱本身的螺纹承载能力始终是薄弱环节：反复拆装、螺钉预紧力波动、温湿度循环后，自攻牙孔容易滑牙、发白甚至柱体开裂。这类场景下，预埋金属螺纹镶件就成为解决塑胶螺纹连接可靠性的标准方案，图中这款斜纹滚花铜镶件，正是针对热熔压入、注塑预埋两种工艺开发的内螺纹嵌装零件。

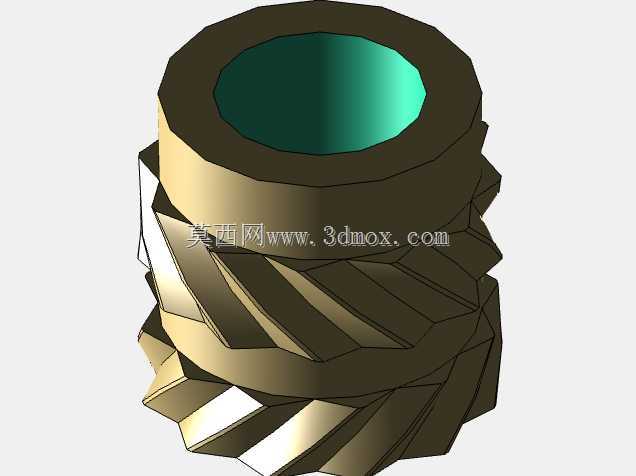

　　从结构外形看，零件整体为短圆柱回转体，轴向贯通内螺纹孔，规格对应M3内螺纹，轴向总高4mm，属于小尺寸薄壁塑胶壳常用的预埋规格。外圆并非光滑柱面，而是加工出多道交错分布的斜向滚花棱带，棱带沿圆周呈螺旋走向，上下两端留出平整的环形端面，压入时端面可以和热熔治具的压头贴合，保证压装过程中镶件不歪斜、不跟转。

　　设计这类镶件时，首先要平衡的是轴向抗拉脱力和周向抗扭转力两个核心指标。如果外圆只做直纹滚花，塑胶冷却收缩后抱紧外圆，周向防滑转能力尚可，但当螺钉拧紧产生轴向拉拔力时，镶件容易从塑胶孔里被整体拔出；如果只做环形凹槽，轴向卡位足够，但拧螺丝时镶件会跟着螺钉在塑胶孔内空转，螺纹完全失去锁紧作用。这款零件采用交错斜向滚花的结构，斜棱同时嵌入塑胶基体内部，冷却后的塑胶材料会填满滚花之间的所有凹陷空隙：斜棱的侧面既可以阻挡镶件沿轴向窜动，又能在周向形成多个咬合卡点，拧入M3螺钉时，扭矩会通过滚花棱分散到周围塑胶柱的整个包裹层，不会出现局部应力集中把塑胶柱撑裂的问题。

　　实际选型安装时，需要先在塑胶壳体的对应螺柱位置预留压入底孔，底孔直径通常略小于镶件外圆的公称尺寸，预留0.3-0.5mm的塑胶熔料填充余量。采用热熔压装工艺时，治具压头将铜镶件加热到120-150摄氏度，对准塑胶底孔缓慢下压，镶件接触的塑胶区域受热熔融，滚花棱边顺势挤入塑胶内部，压到设定深度后保持压力数秒，塑胶冷却固化后就会把镶件完全锁死。如果采用模内注塑预埋工艺，则是在注塑合模前先把铜镶件套在模具的定位芯轴上，合模后注入熔融塑胶，塑胶直接包裹整个滚花外圆，成型后的嵌件结合强度比后期热压更高，适合对连接可靠性要求严苛的汽车零部件、户外工控设备外壳场景。

　　从安装边界来看，4mm的轴向高度适配最常见的2.5mm-5mm壁厚塑胶柱，镶件两端面压装完成后可以和塑胶端面基本齐平，不会突出表面影响外观装配；M3的内螺纹可以适配常规十字盘头螺钉、内六角圆柱头螺钉，满足消费电子里PCB板固定、外壳拼接、金属支架锁附等绝大多数轻载连接需求。铜材本身的导热性远优于塑胶，预埋之后还可以把螺钉连接点的局部热量快速分散，避免局部应力长期集中在塑胶螺柱上。建模过程中需要注意还原滚花斜棱的交错几何关系，不能简化成光面圆柱，否则后续做装配干涉检查、塑胶填充模拟时，无法准确评估熔料在滚花缝隙里的流动填充效果，也没法核算镶件周围塑胶的壁厚是否均匀，避免出现局部胶位太薄导致成型后缩水、开裂的缺陷。
