曲柄滑块式胺化反应机构三维建模

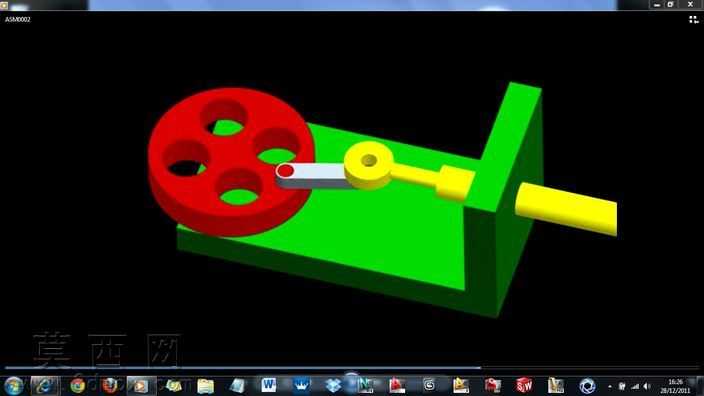

本作品为曲柄滑块式胺化反应演示机构的三维建模成果，整体采用SolidWorks平台完成全参数化建模，通过直观的色彩区分不同功能构件，清晰展现机构的运动逻辑与结构组成。建模过程中首先完成基座构件的搭建，绿色L型基座作为整个机构的承载主体，采用拉伸凸台命令完成主体结构建模，对安装定位面做了平整化处理，保证后续运动构件的装配基准统一，基座上预留的轴孔与滑块导向槽均采用同轴度、平行度约束，为后续运动仿真提供准确的装配基础。红色轮盘构件为机构的主动曲柄部分，建模时采用旋转凸台命令生成轮盘基体，轮盘上均匀分布的四个镂空孔采用圆周阵列命令完成，既还原了减重孔的结构特征，也保证了构件的质心与旋转轴重合，避免运动过程中出现偏载抖动，轮盘中心的旋转轴与基座轴孔采用同轴心配合，确保主动件旋转运动的平顺性。连接曲柄与滑块的连杆构件采用拉伸命令生成杆身，两端的铰接孔分别与曲柄偏心销、黄色滑块铰接轴做同轴心配合，连杆长度经过参数化校核，保证曲柄整周旋转时滑块的行程符合设计预期，不会出现运动死点或干涉问题。黄色滑块与输出推杆为一体化设计的从动件，滑块部分与基座导向槽采用滑动配合，可沿水平方向做往复直线运动，推杆部分延伸出基座外侧，直观展现运动输出的轨迹。建模完成后对各构件赋予了高饱和度的区分色材质，无复杂纹理贴图，目的是在教学演示场景下让观察者快速区分不同功能部件，清晰识别运动传递路径。整体装配完成后添加了旋转马达驱动进行运动仿真验证，确认曲柄整周旋转时可带动滑块完成稳定的往复直线运动，完整复现了曲柄滑块机构将旋转运动转化为直线往复运动的原理，可作为胺化反应工序中直线往复执行机构的原理演示模型，帮助学习者快速理解该类传动机构的结构组成与运动逻辑，建模过程中所有配合关系均符合实际机械装配的工艺要求，构件之间无干涉，运动过程无卡顿，可直接用于原理教学、结构参考等场景。
