2/38PCD钻头屋顶锚支护构件设计

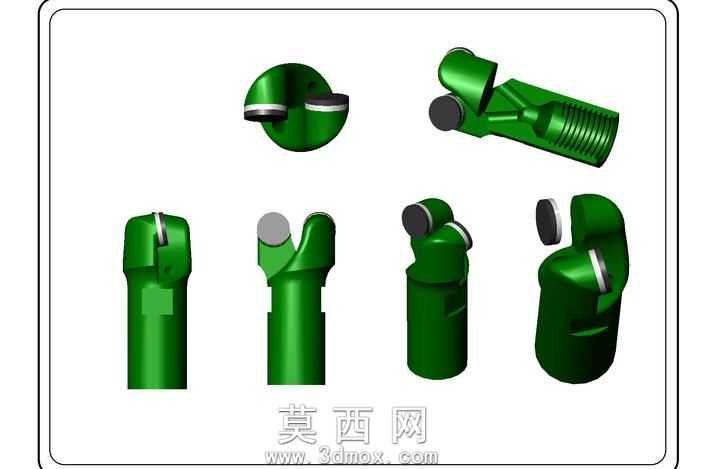

本模型采用SolidWorks三维建模软件完成全参数化设计，针对顶板锚杆支护作业的2/38规格PCD钻头屋顶锚进行精细化结构还原。建模过程中首先依据矿用钻探构件的行业标准确定核心尺寸参数，以多实体建模方式拆分钻头切削端、锚体连接段、螺纹紧固区三个核心功能模块，对切削刃的PCD复合片安装位做了精准的曲面切除与配合约束，保证复合片与基体的贴合公差控制在合理区间。模型渲染阶段采用金属质感的绿色硬质合金材质预设，对切削刃部位单独赋予高硬度耐磨材质属性，通过环境光遮蔽与漫反射参数调整，清晰呈现构件表面的加工纹理与棱角过渡，不同视角的展示视图完整还原了产品的多角度形态，包括端面切削结构、侧部排屑槽走向、尾部螺纹的牙型细节。结构设计上充分考虑锚杆支护作业的实际工况，钻头切削端采用多刃对称布局，保证钻进过程中的受力平衡，锚体过渡段做了圆弧倒角处理以降低应力集中风险，尾部连接螺纹采用标准矿用紧固螺纹规格，可与常规锚杆钻杆实现快速适配。设计思路围绕支护钻探的高效性与耐用性展开，在保证结构强度的前提下优化了排屑通道的截面尺寸，避免钻进过程中岩屑卡滞，同时对PCD复合片的安装角度做了反复校核，确保切削刃的切入角度符合硬岩钻进的力学要求，整体模型的装配关系完整，各部件之间无干涉，可直接用于后续的工程出图、虚拟装配验证以及加工工艺参考。
