柱塞泵组件三维结构设计作品

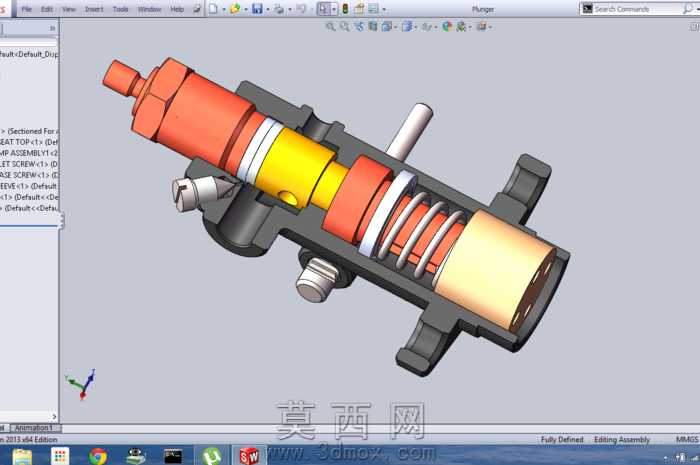

本作品为柱塞泵组件的三维建模成果，整体建模过程依托三维设计环境完成，完整还原了柱塞泵的核心装配结构与各部件的配合关系。建模过程中首先梳理柱塞泵的工作逻辑，明确各零部件的功能定位与装配层级，从核心柱塞部件开始逐步搭建整体结构：首先完成柱塞主体的特征建模，通过拉伸、旋转等基础特征构建柱塞的杆部与端部连接结构，保证柱塞的同轴度与尺寸精度符合泵类部件的设计要求；随后依次完成缸体、弹簧、调节手柄、端盖、密封件等附属部件的建模，针对弹簧这类异形结构采用螺旋扫描特征完成，精准还原弹簧的节距、线径与自由长度参数，确保弹簧装配后能够实现预期的复位功能。材质与外观渲染层面，根据不同部件的功能属性区分外观表现：柱塞与端盖等金属承压部件采用橙红色金属质感材质，模拟合金钢部件的表面处理效果；中间密封与隔套部件采用亮黄色材质，直观区分密封功能区域；复位弹簧采用金属银灰材质还原弹簧钢的质感；外部支架与壳体采用深灰黑色材质，体现铸铁壳体的厚重质感；端部出液端采用浅米黄色材质区分进出液结构，不同材质的区分让整体装配结构的层级一目了然，便于快速识别各部件的位置与功能。结构设计上完整复现了柱塞泵的工作原理相关结构：柱塞与缸体的配合段保证了合适的配合间隙，弹簧的安装位置与预压结构符合柱塞往复运动的复位需求，侧面的调节手柄与锁紧螺钉结构完整，能够实现柱塞行程的调节与锁止，外部的安装支架预留了安装固定的结构，满足泵体的安装使用需求，各部件之间的装配约束完全按照实际装配关系设置，不存在干涉问题，可直接用于装配演示与结构原理讲解。作为培训类建模项目，整个建模过程严格遵循机械建模的规范流程，从草图绘制的尺寸约束到特征创建的顺序逻辑，再到装配体的配合约束设置，都符合三维机械设计的标准要求，既完整还原了柱塞泵的真实结构，也体现了规范的三维建模思路，可作为机械结构学习、泵类原理讲解的参考模型，帮助学习者理解柱塞泵的内部构造与装配关系，掌握同类机械部件的三维建模方法。
