渐开线螺旋齿轮三维结构设计

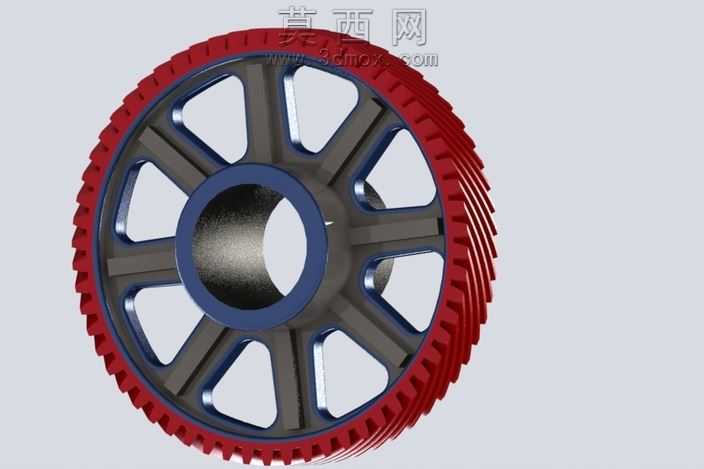

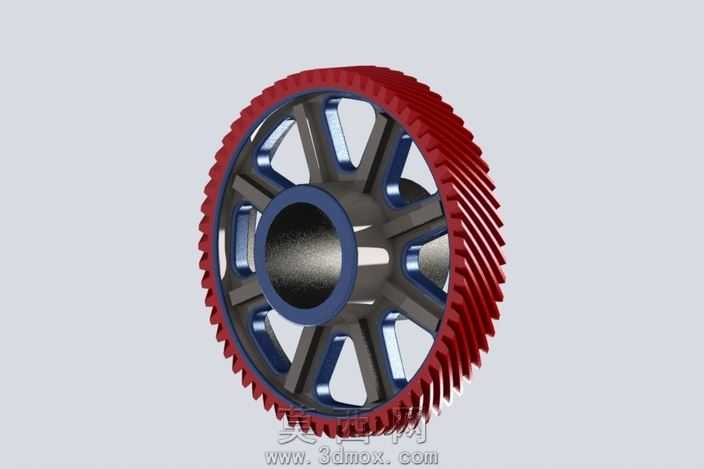

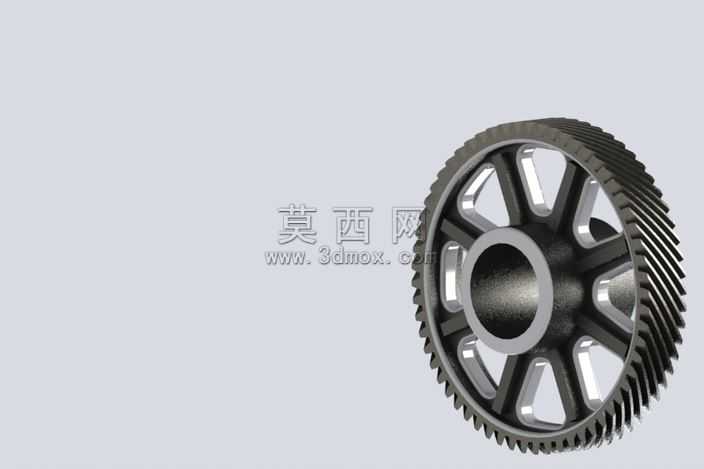

本作品为螺旋齿轮三维参数化建模成果，建模过程以渐开线齿形生成逻辑为核心，先通过参数化方程推导渐开线齿廓曲线，结合螺旋角参数完成齿向螺旋线的空间拟合，再通过扫掠、阵列命令生成连续的螺旋轮齿结构，保证齿形啮合精度符合通用机械传动设计规范。模型采用轻量化轮辐式结构设计，中心设置带定位台阶的安装轴孔，轴孔外侧设计环形加强凸台，轮辐部分采用多辐条镂空布局，在保证整体结构刚性的前提下有效降低零件自重，减少传动过程中的转动惯量。材质渲染阶段针对不同结构区域做了区分处理：轮齿部分采用高硬度合金钢材质表现，赋予暗红色哑光耐磨涂层质感，还原实际工业齿轮的齿面淬火处理效果；轮辐与中心轮毂部分采用高强度铸铁材质，赋予深灰色金属磨砂质感，凸显铸件的厚重结构特性；轴孔内壁与辐条侧边做了蓝色高光金属漆处理，区分加工面与非加工面的视觉差异，同时强化结构层次感。建模过程中对齿根过渡圆角、轮辐与轮毂衔接处的倒角做了精细化处理，避免应力集中问题，所有配合面均按照机械加工公差要求做了结构预留，可直接用于传动系统装配模拟、运动仿真分析，也可作为机械设计教学中齿轮类零件的建模参考案例，完整还原了螺旋齿轮从参数计算、结构建模到材质渲染的全流程设计逻辑，兼顾结构合理性与视觉表现效果。
