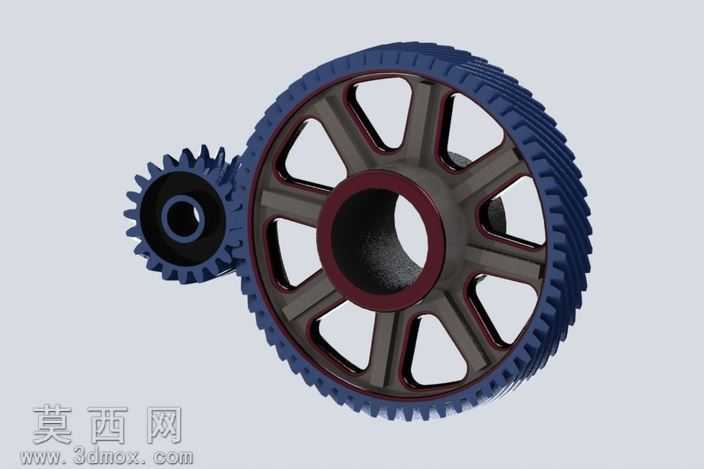

渐开线啮合螺旋齿轮与小齿轮传动结构

本作品为一对相啮合的螺旋齿轮与小齿轮传动结构，建模过程严格遵循渐开线齿轮齿廓生成原理，先通过参数化公式推导渐开线齿廓的基准曲线，确定螺旋角、模数、齿数、压力角等核心设计参数，再通过扫描、阵列等特征操作完成单个轮齿的成型，沿齿轮基体圆周方向完成轮齿的均匀阵列，保证齿距误差控制在合理范围内。建模过程中重点还原了螺旋齿轮的齿向螺旋特征，轮齿沿轴向呈现均匀的螺旋升角，相较于直齿轮拥有更高的啮合重合度，传动过程更加平稳，可有效降低运行噪音与冲击载荷。材质渲染阶段，对齿轮主体轮辐部分采用深灰哑光金属材质，还原铸铁或铸钢基材的磨砂质感，轮毂与轮缘的加强圈部分采用酒红色哑光涂层材质，模拟齿轮表面的防锈处理层，轮齿啮合工作面采用深蓝色半哑光工程材质，既区分了不同结构区域，也清晰展现了轮齿的啮合接触位置。结构设计上，大尺寸螺旋齿轮采用辐板式轻量化结构，轮辐上均匀开设八个梯形镂空减重孔，在保证轮体结构强度、满足扭矩传递要求的前提下，尽可能降低齿轮自身重量，减少传动过程中的转动惯量；中心轮毂位置设计有加厚安装凸台，预留轴孔与键槽安装位，可适配对应直径的传动轴，保证动力输入输出的同轴度。小齿轮采用实心辐板结构，匹配大齿轮的螺旋角参数，保证两齿轮啮合时齿面可以实现线接触，避免出现啮合卡滞、载荷集中的问题。设计过程中反复校验了两齿轮的中心距、齿侧间隙、啮合重合度等关键装配参数，确保模型可以完整还原螺旋齿轮传动的运动特性，既可以作为机械设计教学中齿轮传动章节的演示案例，也可用于通用传动机构的方案设计参考，帮助设计者直观理解螺旋齿轮的啮合原理与结构特点。
