爱普生TSX-3225贴片晶振三维建模

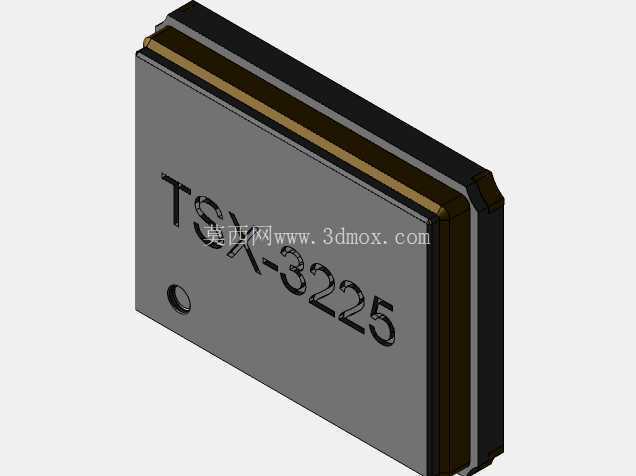

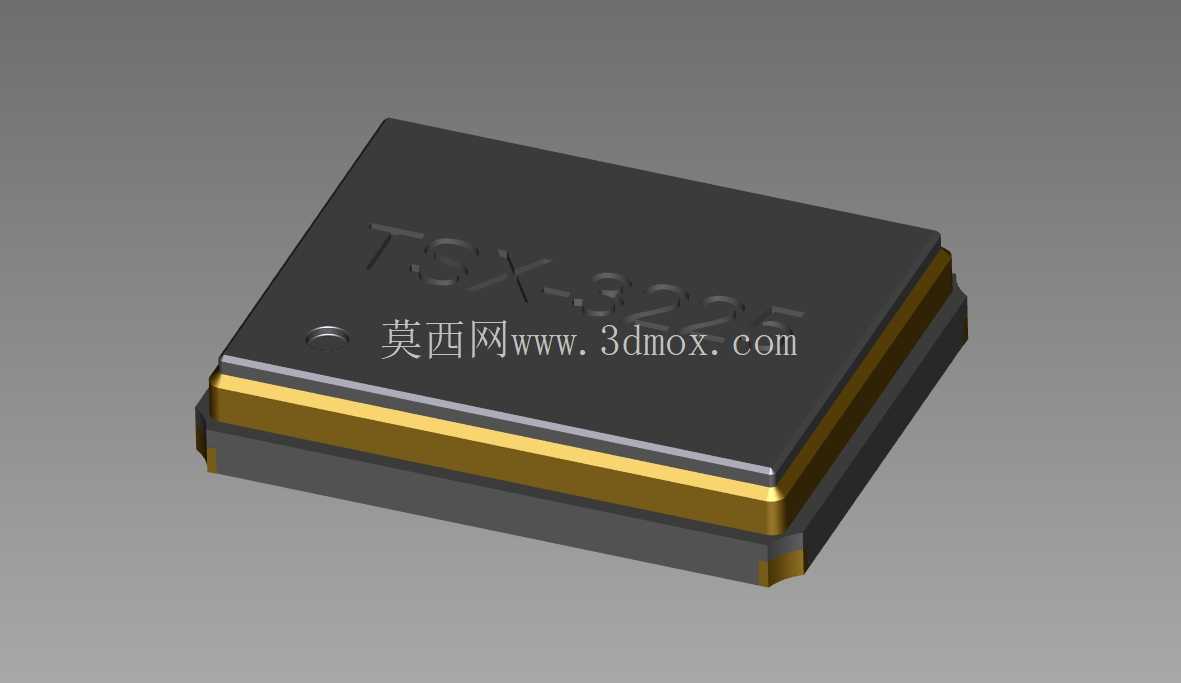

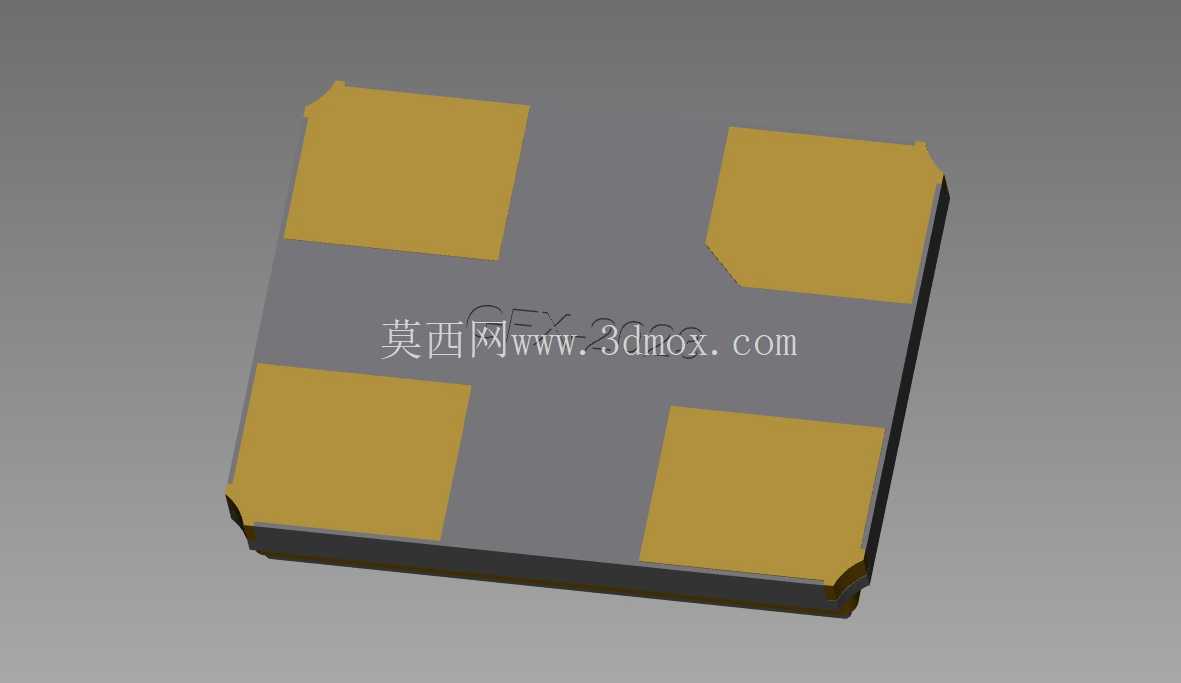

　　这款TSX-3225贴片晶振的三维模型，完全按照实物的封装尺寸做了1:1还原，首先从外形结构来看，器件采用金属密封陶瓷基座的经典SMD封装结构，主体为黑色陶瓷基体，顶部金属屏蔽盖做了微倒角处理，边缘的镀金焊端严格对应3225封装的标准焊盘位置，焊端的宽度、伸出长度都按照IPC-7351B的封装规范做了校准，不会出现模型焊盘和PCB封装焊盘错位的问题。从实际应用场景来说，这类3225封装的晶振广泛用在蓝牙模块、单片机最小系统、工业通讯接口板上，工作温度范围覆盖常规消费级到工业级场景，模型在构建的时候特意还原了金属盖表面的丝印标识位置，方便做整机装配后的外观检查仿真，也能匹配生产环节的视觉对位检测需求。在消费电子、工业控制板卡的PCB布局布线工作里，无源贴片晶振作为时钟源的核心器件，其三维模型的精度直接影响到结构干涉检查、装配仿真的最终结果，很多工程师在做ECAD转MCAD协同设计时，经常遇到原厂提供的STEP模型细节缺失、安装边界标注模糊的问题，要么是焊盘位置和实体封装不匹配，要么是器件高度公差标注不全，导致SMT钢网开模、回流焊治具设计阶段反复调整，拖慢整个项目的打样进度。

　　设计思路上没有做多余的简化处理，陶瓷基体和金属盖之间的密封台阶、焊端的镀层厚度都做了实体建模，而不是用贴图敷衍，在做整机结构堆叠的时候，可以准确模拟器件顶部和屏蔽罩之间的安全间隙，避免因为模型简化导致的间隙计算错误，出现组装后屏蔽罩压碰晶振导致频率偏移的问题。安装边界方面，模型的原点设置在器件底部中心位置，和主流EDA软件导出的封装坐标系完全对齐，导入结构设计软件后不需要重新调整坐标位置，直接就能匹配PCB板上的封装位置，器件的总高度、长宽尺寸都严格按照 datasheet 里的最大值做了建模，考虑到了生产环节的器件公差，不会出现仿真时无干涉、实际组装却碰件的情况。

　　很多工程师在做KiCad等开源EDA工具的封装库配套三维模型时，经常找不到精度足够的免费模型，要么是模型面数太高拖慢整机装配的运行速度，要么是细节缺失无法用于生产环节的仿真，这款模型在面数控制上做了平衡，既保留了所有关键的装配特征，又不会因为冗余面过多导致大装配体卡顿。在做SMT产线的虚拟调试时，这个模型也能直接用于吸嘴取件的仿真，焊端的平面度、器件顶部的吸附平面都做了准确还原，可以模拟吸嘴拾取时的受力情况，提前预判因为器件外形问题导致的抛料风险。

　　另外，模型的金属盖和陶瓷基体做了分件处理，在做热仿真的时候，可以分别赋予不同的材料属性，准确模拟晶振工作时的热量传导路径，帮助工程师评估板卡上晶振周边的热分布，避免因为周边热源温度过高导致晶振频率漂移超出允许范围。对于做DIY电子项目的爱好者来说，这个模型也能直接用于个人项目的板卡结构设计，不需要自己花费时间从零开始测绘建模，只要导入到对应的设计软件里，就能直接完成干涉检查、装配预览等工作，减少重复建模的工作量。
