AMD锐龙5 5600G桌面处理器外观结构建模

　　日常做消费电子类结构建模练习时，桌面级处理器是很适合做精度还原的对象，这类部件的外形规整度高，但细节特征多，对建模时的公差把控、特征层级梳理有不错的锻炼价值。这次还原的锐龙5 5600G APU，是AM4平台的经典桌面处理器，日常装机场景里多用于核显办公、轻度游戏的主机配置，对应的主板安装位是标准AM4扣具，建模时首先要确认的就是基板与顶盖的安装边界尺寸，避免和主板插座、散热器扣具的干涉问题。

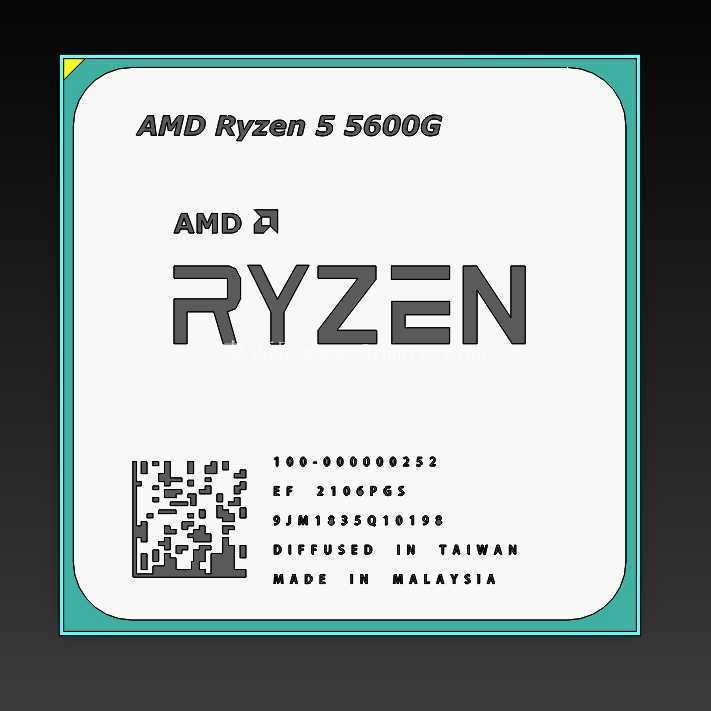

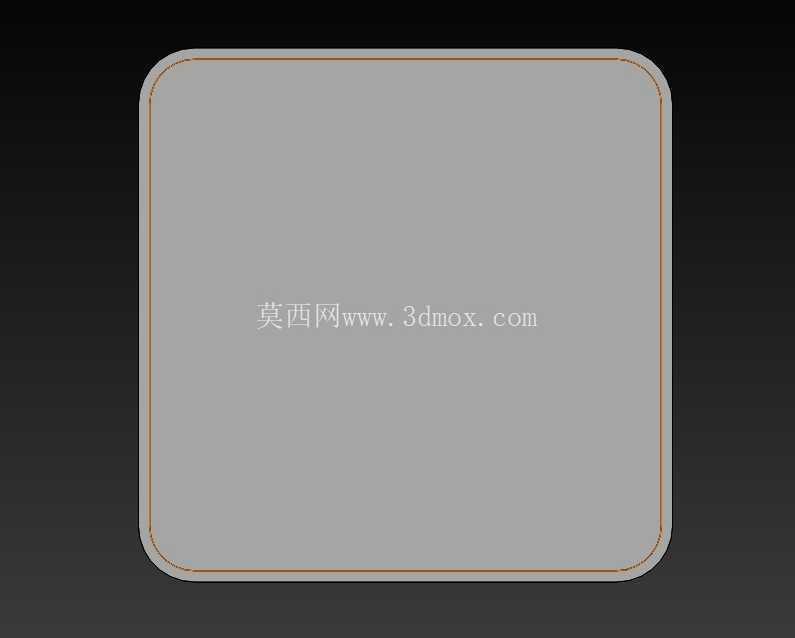

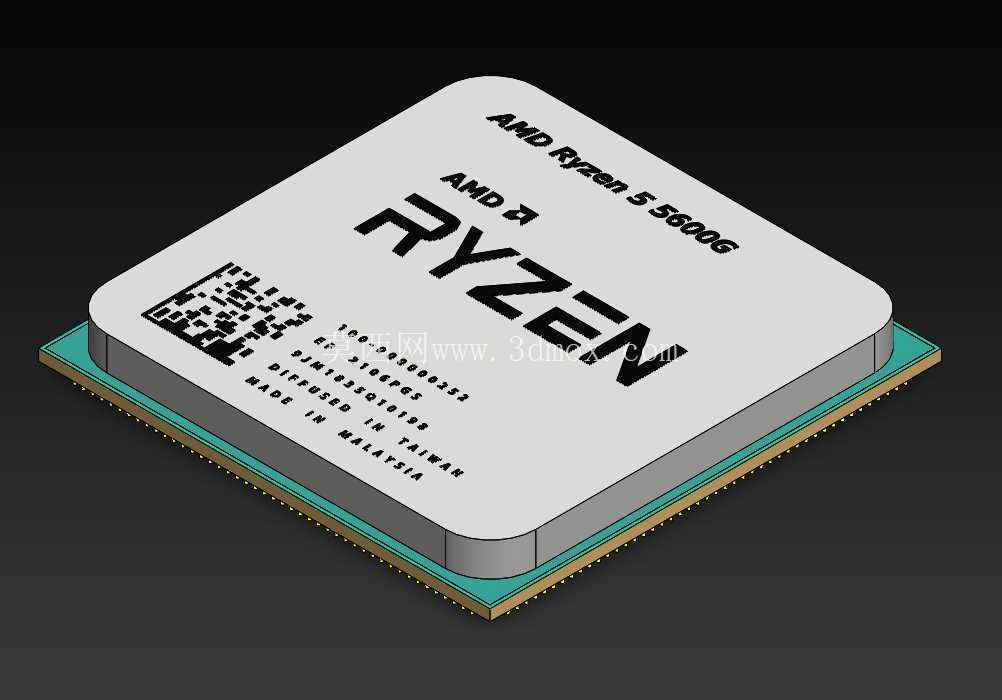

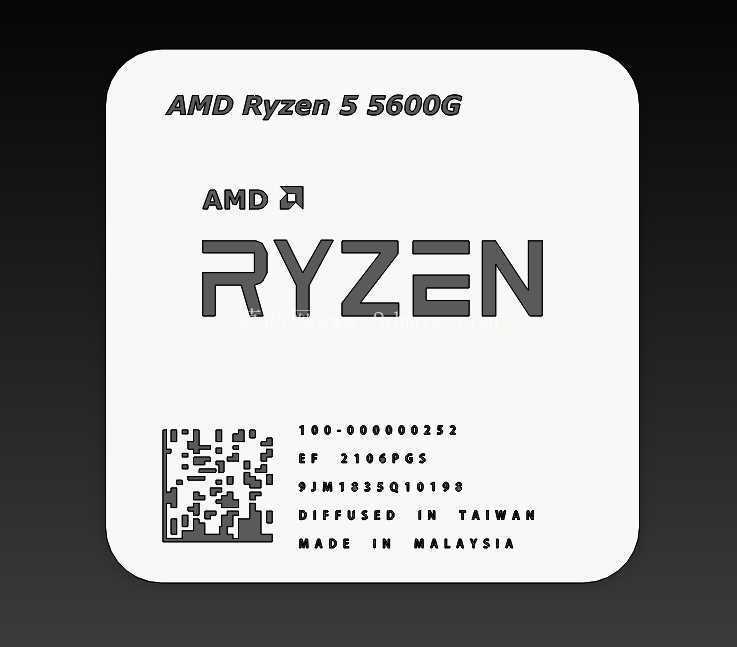

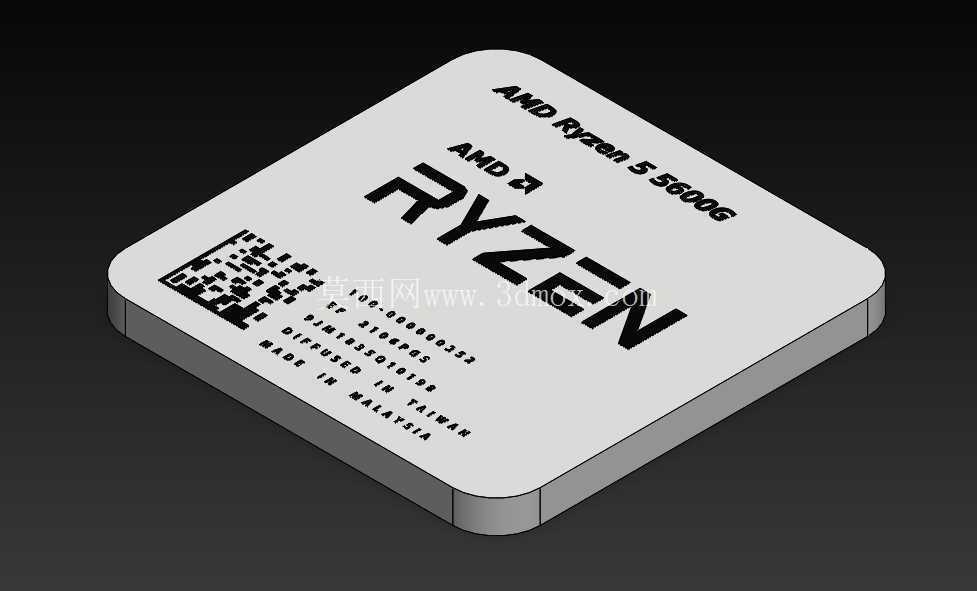

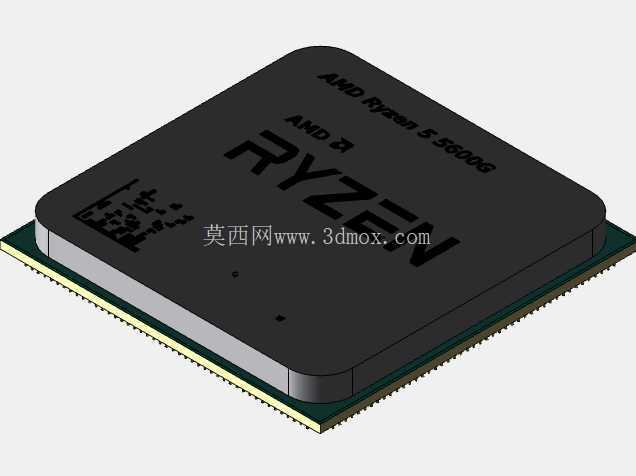

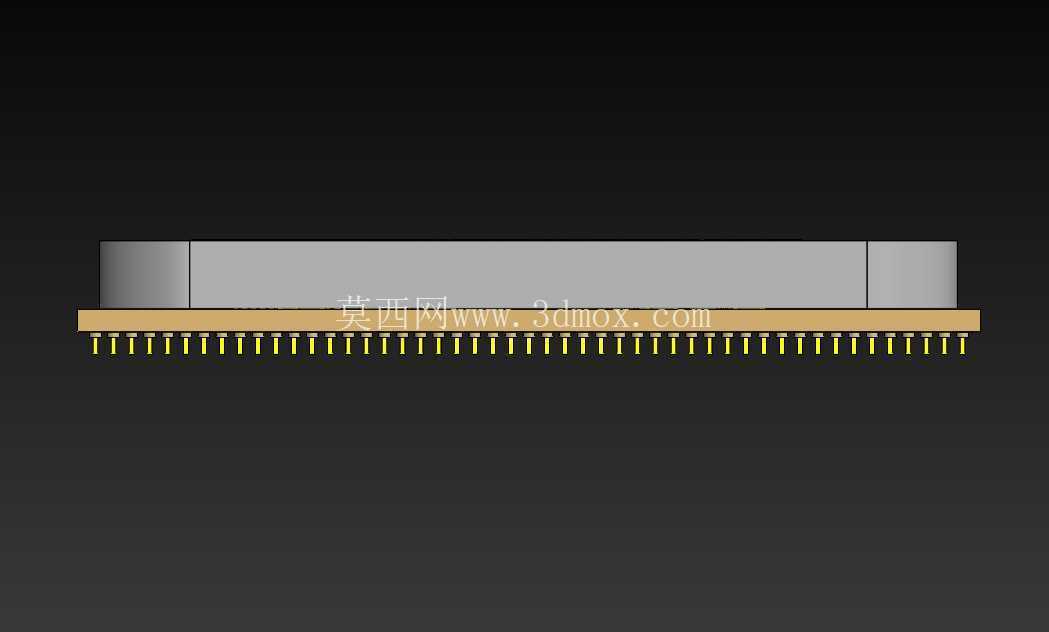

　　从结构拆分来看，整个处理器分为三个核心部分：顶部的金属散热顶盖、中间的绿色PCB基板、底部的针脚阵列。顶盖部分采用圆角矩形设计，边缘做了小尺寸的倒角过渡，避免安装散热器时刮伤扣具，顶盖表面的丝印信息包含品牌标识、产品型号、二维码以及产地信息，建模时这些丝印不需要做实体凸起，通过外观贴图还原即可，能有效控制模型的面数，同时保证视觉还原度。顶盖和PCB基板的贴合缝隙控制在0.1mm左右，还原实际生产中的封装公差，避免出现穿模或者缝隙过大的失真问题。

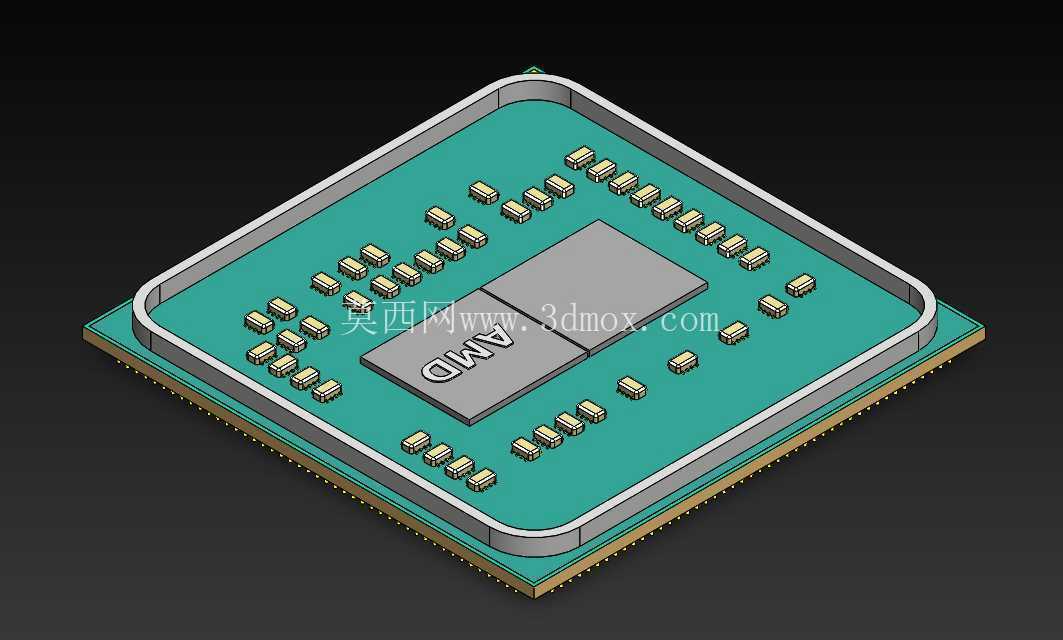

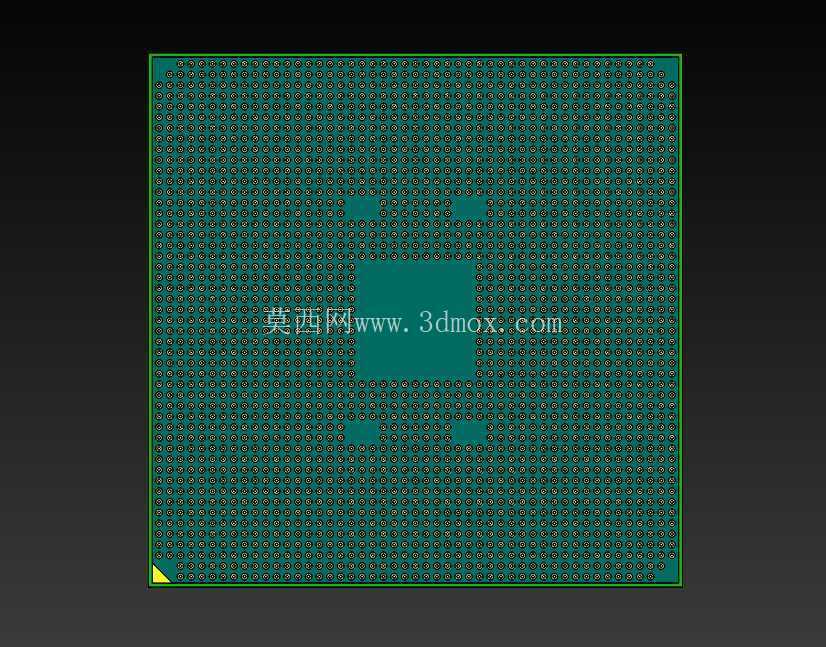

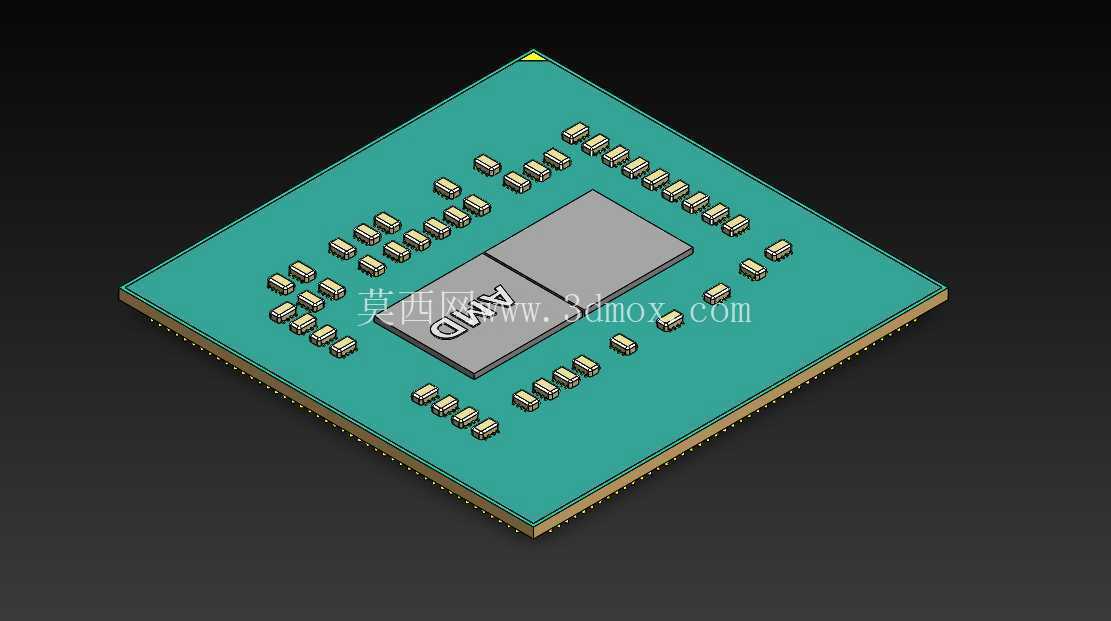

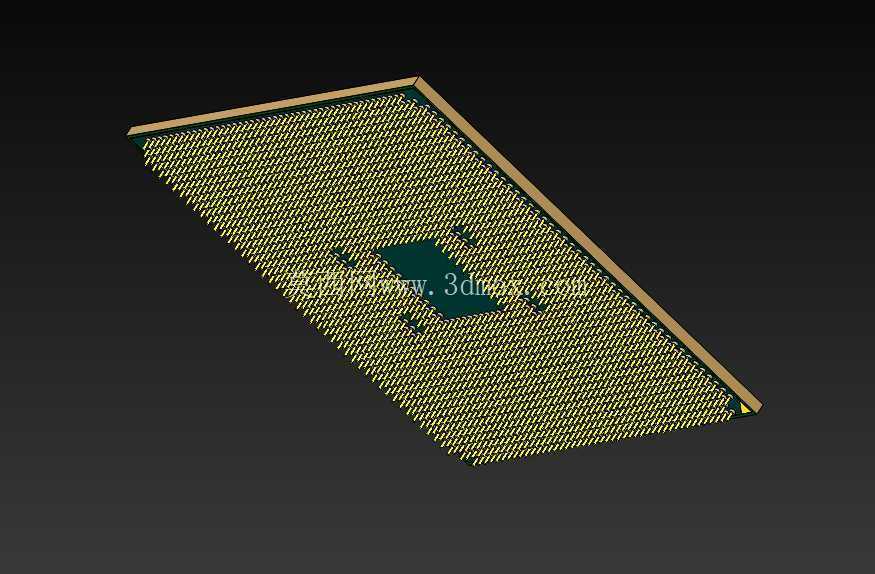

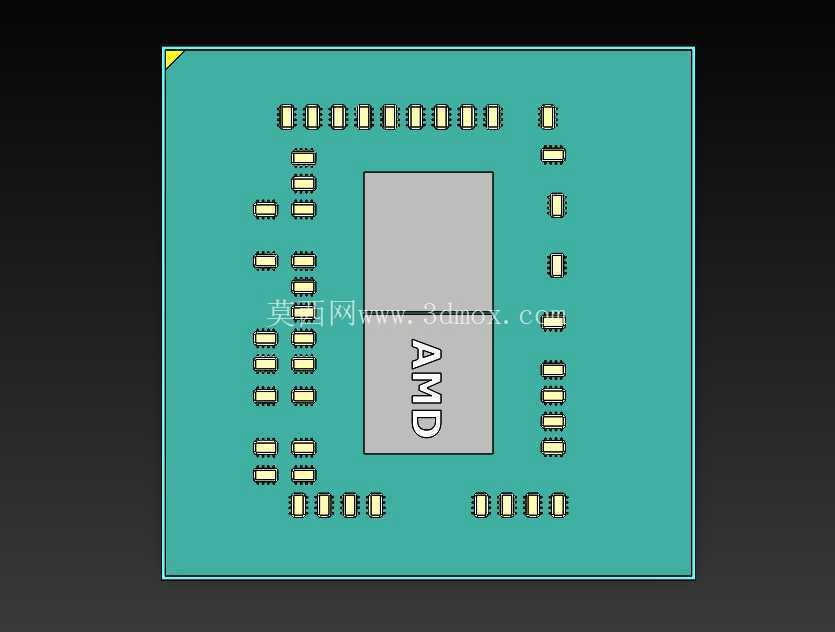

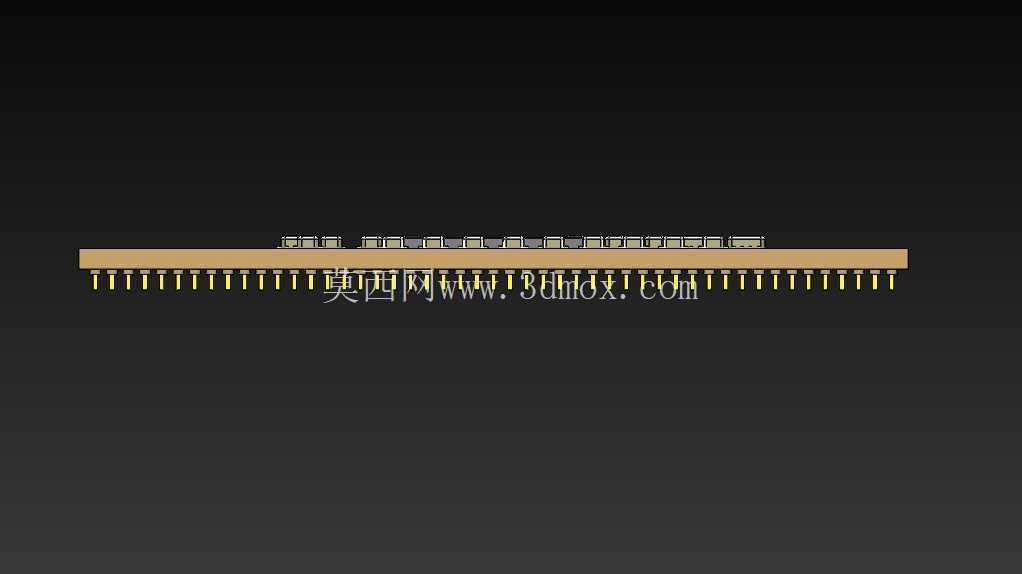

　　PCB基板部分比顶盖尺寸略大，边缘露出一圈窄边，基板边缘做了微小的圆角处理，避免切割后的毛刺感，基板上的触点走线不需要全部还原，只需要在边缘位置做出少量线路的凹凸特征，体现PCB的质感即可，不需要把所有线路都建模出来，不然会大幅增加模型的冗余面数，不利于后续的装配或者渲染使用。底部的针脚是AM4接口的特征，总共1331根针脚，呈阵列排布，建模时不需要逐根制作，通过阵列特征快速生成即可，针脚的长度、直径要符合实际规格，保证和主板插座的匹配度，针脚根部和PCB的连接位置做微小的圆角过渡，还原焊接后的实际形态。

　　建模过程中最先处理的是顶盖的主体轮廓，先绘制中心矩形，倒好四个角的圆角，然后拉伸成实体，再处理边缘的倒角，之后在表面分割出丝印对应的区域，方便后续贴图对位。之后处理PCB基板，尺寸比顶盖单边大出1.2mm，拉伸厚度为1.2mm，和顶盖的贴合面做重合配合，然后在基板边缘做出少量的线路刻线，增加细节真实感。最后处理底部针脚，先做单根针脚的模型，设置好直径和长度，然后按照AM4接口的针脚阵列规则排布，注意空缺位置的针脚要删除，还原实际接口的防呆设计，避免出现针脚全满的错误。

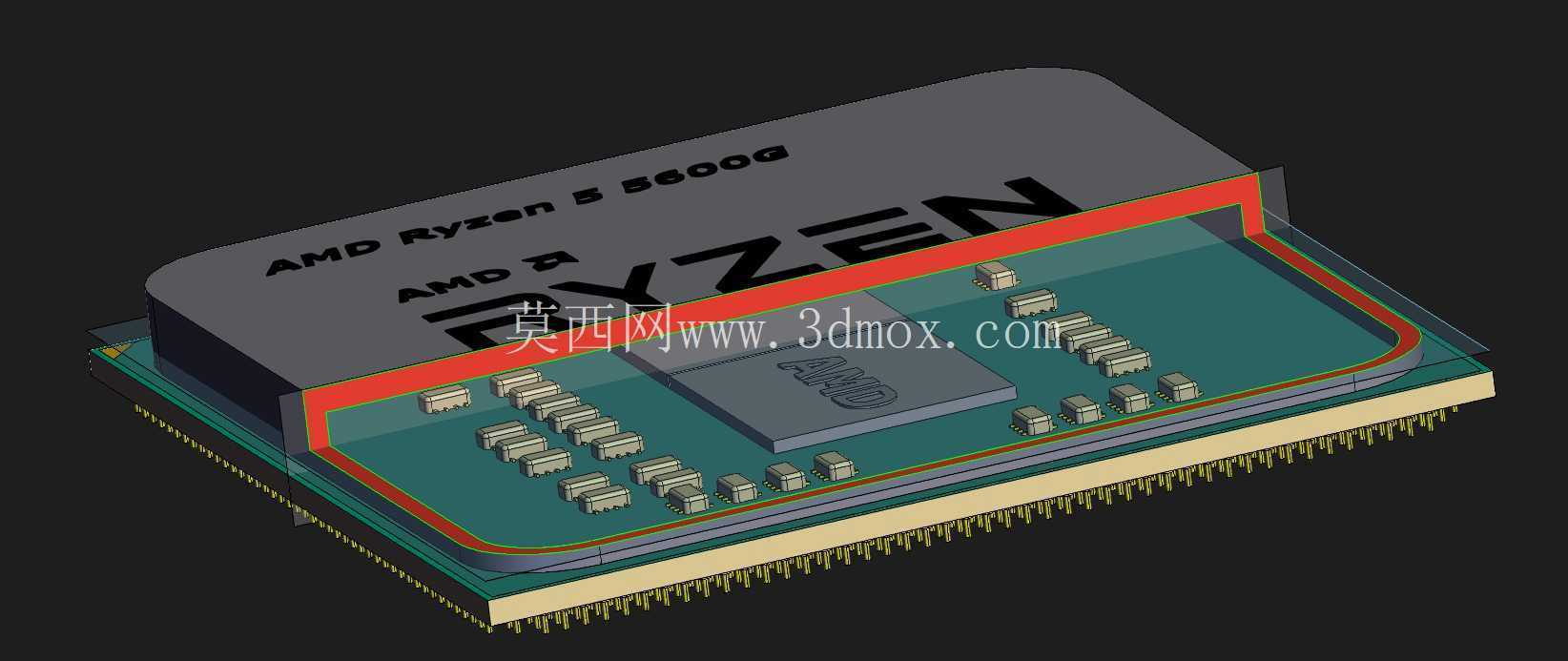

　　这类处理器模型的应用场景主要分两类，一类是电脑主机装配的爆炸图渲染，用来展示装机教程或者硬件评测的可视化内容，这时候模型的外形精度要足够，各个部件的装配关系要准确，方便做拆分动画；另一类是3D打印定制处理器摆件、散热器改装适配的参考，这时候对安装边界的尺寸要求更高，尤其是顶盖的长宽、厚度，以及基板的尺寸，直接关系到改装件的适配性。建模时要注意，不需要还原内部的晶圆、电容等封装结构，因为外部装配场景下这些结构是不可见的，做了反而会增加模型复杂度，只需要把外部可见的特征还原到位即可。

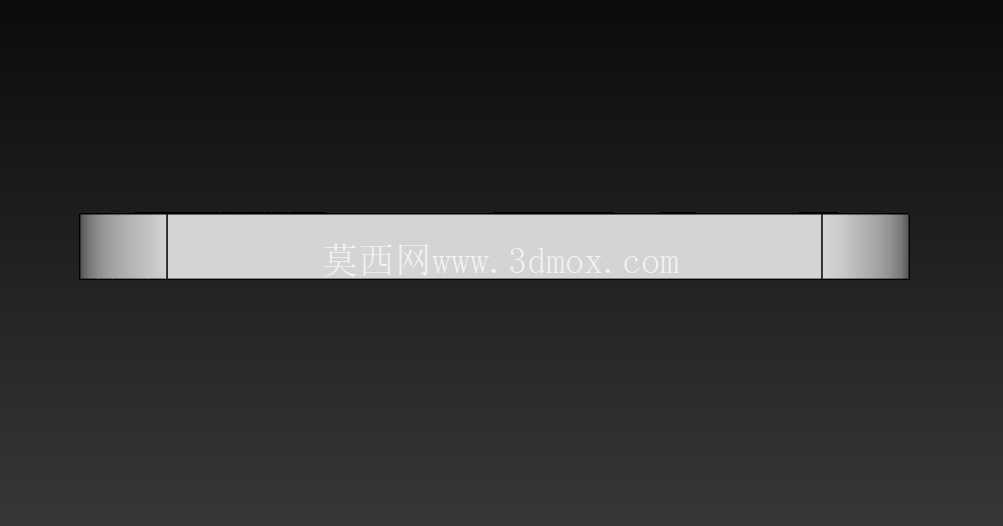

　　实际建模时容易出错的点在于顶盖的圆角大小，很多人建模时会把圆角做的过大，导致和实际产品的硬朗质感不符，实际产品的顶盖圆角半径很小，只有2mm左右，边缘的倒角也只有0.3mm，要控制好参数，避免外形失真。另外针脚的阵列间距是1.27mm的标准间距，排布时要严格按照这个间距来，不然会出现针脚和主板插座不匹配的问题，虽然是外观模型，但关键的安装尺寸还是要符合实际规格，才能满足不同场景的使用需求。还有顶盖表面的标识位置，要和实际产品对齐，品牌logo在靠近一角的位置，型号标识斜向排布，二维码在左下角位置，这些细节的对位准确了，模型的真实感才会提升。

　　从结构设计的角度来看，处理器的外形设计是完全服务于安装和散热需求的，平整的顶盖表面是为了和散热器底座充分接触，保证导热效率，略大于顶盖的基板是为了布置针脚和周边的贴片电容，边缘的圆角是为了安装时避免划伤手或者损坏主板插座，这些设计细节在建模时都要有所体现，不能只做一个简单的方块加文字，要理解每个结构对应的实际功能，才能建出准确的模型。比如顶盖边缘的微小斜边，是为了安装散热器扣具时起到导向作用，让扣具能顺利滑入安装位，这个特征虽然小，但却是实际生产中很重要的设计点，建模时不能忽略。
