多接口便携移动电源结构三维设计

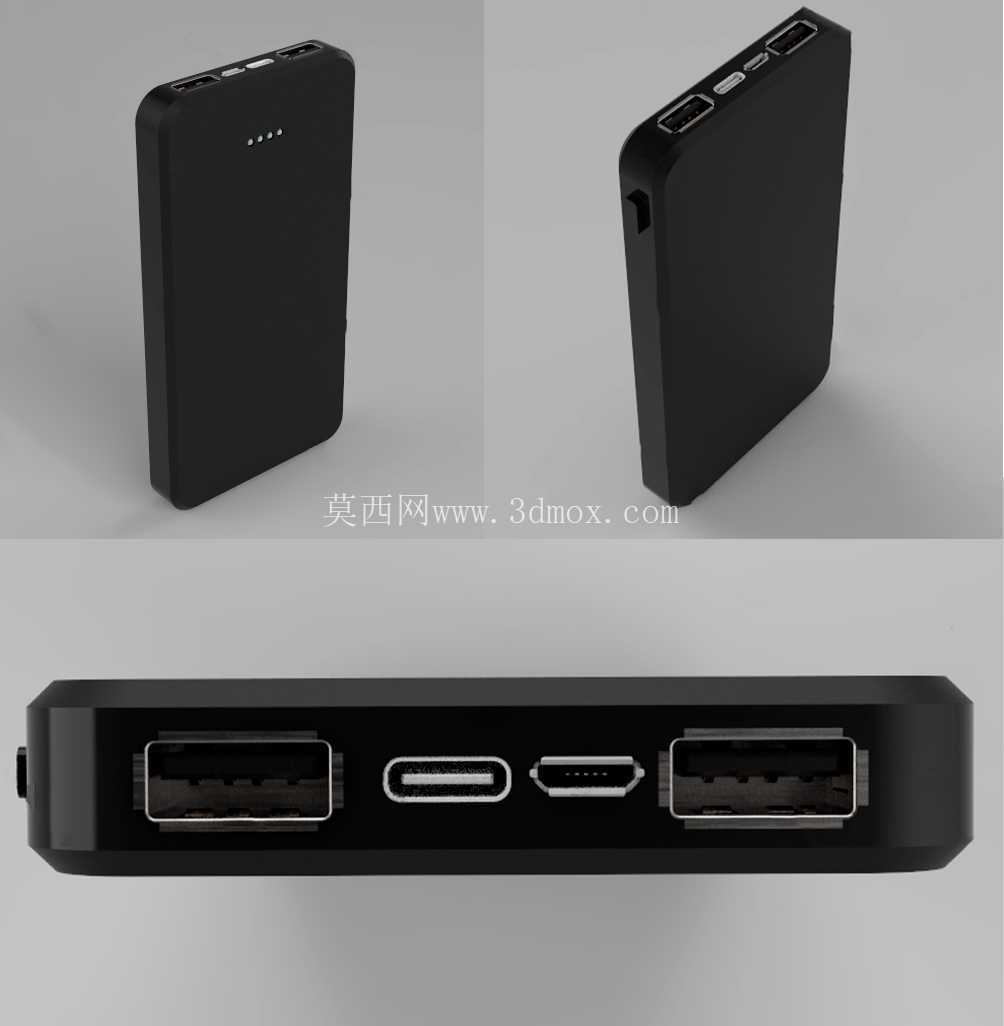

　　日常做消费电子结构设计的过程中，移动电源这类便携储能产品的接口布局、壳体强度、握持手感一直是结构工程师需要反复打磨的细节，这次的三维模型完整还原了一款多接口便携移动电源的全结构细节，能直接给同类型产品的结构设计、手板打样提供参考。先从实际应用场景来看，这类产品主要面向日常通勤、短途差旅、户外临时补能的使用需求，用户往往会同时携带手机、无线耳机、智能手表、小型数码配件等不同充电接口的设备，这就要求移动电源不能只做单一输出端口，必须覆盖当前主流的充电接口类型，避免用户额外携带转接头的麻烦。从接口配置来看，这款产品设置了2个标准USB-A输出端口，1个Type-C双向端口，1个Micro USB输入端口，其中两个USB-A端口可以同时给两台支持USB-A输入的设备供电，Type-C端口既可以作为输出端给支持Type-C快充的手机、平板补能，也可以作为输入端给移动电源自身充电，Micro USB端口则保留了对老式充电线的兼容性，覆盖了近十年内主流数码设备的充电接口需求，用户不用刻意更换充电线就能完成自身补能和对外供电。

　　在外形尺寸设计上，这款移动电源宽度为70mm，高度为134mm，这个尺寸刚好适配单手握持的握持边界，成年男性单手握持时手指可以完全覆盖产品侧面，不会出现握持时滑脱的问题，厚度方向做了圆弧收边处理，壳体边缘没有尖锐直角，放在裤袋、背包侧袋时不会剐蹭布料，也不会因为棱角突出产生硌手感。壳体结构上采用上下扣合的装配方式，接口端集中布置在产品的短边侧面，所有接口的开孔位置都做了0.2mm的公差预留，装配时接口塑胶件和壳体开孔不会出现错位、卡滞的问题，接口周围的壳体壁厚做了局部加厚处理，避免用户反复插拔充电头时导致壳体开裂，提升接口区域的结构强度。

　　产品正面设置了四颗点状电量指示灯，指示灯位置做了下沉式设计，表面覆盖半透明柔光片，点亮时光线不会过于刺眼，用户可以通过点亮的灯珠数量快速判断剩余电量，不用额外按压按键就能直观获取电量信息。在设计思路上，这款产品没有做多余的装饰性结构，整体走极简实用的路线，壳体表面做细磨砂纹理处理，既可以避免日常使用时残留指纹和划痕，也能提升握持时的摩擦力，减少滑落风险。内部腔体的预留空间刚好适配常规圆柱锂电芯或者软包锂电芯的排布，接口PCB板的安装位置做了定位柱设计，装配时不需要额外打胶就能固定PCB板的位置，提升装配效率，同时也方便后期维修时的拆解。

　　从安装边界来看，所有接口的突出高度都控制在壳体平面以内，不会因为接口突出导致产品放置时出现不平的问题，产品平放时底部和接触面完全贴合，不会因为接口突出产生晃动。壳体的边角做了R角过渡处理，R角半径控制在8mm，既保证了外观的圆润感，也能在产品意外跌落时分散冲击力，降低壳体开裂的概率。电量指示灯的位置设置在正面靠近上边缘的区域，用户单手握持时不会被手指遮挡，低头就能看到电量显示。在实际结构验证阶段，这类尺寸的移动电源可以轻松放入大多数牛仔裤口袋、小型挎包中，不会占用过多的收纳空间，多接口的配置也能满足同时给多台设备补能的需求，不用在充电时反复插拔更换线材。对于结构设计从业者来说，这个模型的接口排布、壳体壁厚设计、装配定位结构都有很高的参考价值，尤其是接口区域的局部加厚设计、PCB板定位柱的布置，都是经过实际量产验证的成熟结构方案，可以直接借鉴到同类型便携储能产品的设计中，减少前期结构验证的时间成本，避免出现插拔接口时壳体开裂、PCB板移位等常见结构问题。
