双槽磷酸铁锂电池固定支架结构设计

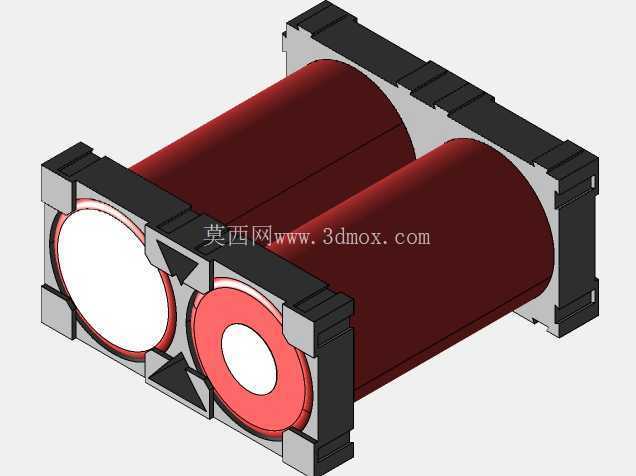

　　在小型储能模组、便携户外电源、DIY电动改装载具的电池组搭建环节，单节圆柱电芯的固定可靠性直接决定整组电池的循环寿命与使用安全，32700规格磷酸铁锂电芯因容量密度适中、大电流放电性能稳定，被大量应用在中小功率储能场景中，而适配该规格的双电芯固定支架，是解决多电芯排布规整度、极片焊接对位精度、组间绝缘防护的核心结构件。这款双位支架采用并排双仓布局，单仓内径完全贴合32700电芯的外径公差，仓壁设置多道纵向加强筋，既可以抵消注塑成型带来的缩痕变形，也能在电芯装入后形成均匀的径向抱紧力，避免设备移动过程中电芯出现窜动、移位，防止极耳焊接处因反复拉扯出现虚接断裂。

　　支架两端的限位挡边做了差异化设计，一端为全封闭平面挡边，对应电芯负极的平整端面，另一端预留了圆形避让孔，刚好露出电芯正极的极柱区域，既可以在电芯装入时快速区分正负极方向，防止装反导致的短路风险，也能给后续的镍片焊接、汇流排安装留出足够的操作空间，不会因为挡边遮挡导致焊接位置偏移。支架两侧设置了对称的卡扣式拼接结构，当需要搭建更多串数的电池组时，无需额外螺丝固定，只需将相邻支架的卡扣对位按压，即可实现多组支架的横向拼接，拼接后的整体平面度误差控制在0.2mm以内，保证多串电芯排布后极柱面处于同一水平面，大幅降低汇流排焊接的对位难度。

　　从安装边界来看，单组双仓支架的整体宽度刚好覆盖两节32700电芯并排后的总宽度，两侧预留的0.8mm壁厚可以满足常规的绝缘耐压要求，支架底部设置了两道横向的走线槽，电芯间的电压采集线可以嵌入槽内走线，避免线材被电芯挤压破损，也能让电池组整体布线更加规整，减少后期维护的理线工作量。在实际应用场景中，这类支架不仅可以用于小型便携储能电源的内置电池组固定，也能适配电动滑板车、小型AGV搬运车的动力电芯排布，甚至在太阳能路灯的后备电池仓改造中，也能通过多组支架拼接快速完成电芯的固定组装，无需额外定制电池仓内衬。

　　设计过程中针对电芯的散热需求做了专项优化，仓壁与电芯接触面的加强筋之间预留了均匀的通风间隙，电池组充放电过程中产生的热量可以通过间隙形成的空气对流通道快速散出，避免电芯局部热量堆积导致的寿命衰减。支架的边角位置全部做了R1.5的圆角过渡，没有尖锐的棱角，在组装操作时不会划伤操作人员的手部，也不会刺破电芯外层的绝缘蓝膜，降低组装过程中的短路隐患。两端挡边的厚度经过反复校核，在满足跌落冲击强度要求的前提下尽可能做薄，减少支架整体占用的空间，提升电池仓内的空间利用率，让同体积下的电池组可以容纳更多电芯，提升整体容量。拼接卡扣的配合公差经过多轮样件测试，既可以保证拼接后不会出现松脱，也不需要过大的按压力度就能完成组装，兼顾连接可靠性与组装效率。针对不同使用场景的固定需求，支架背部预留了两个M3规格的螺丝孔位，可以通过螺丝将整组拼接好的电池支架直接固定在设备的电池仓内壁，不需要额外打胶固定，后期更换电芯时也能快速拆卸维护。
