沉板贴片式MicroUSB接口插座结构设计

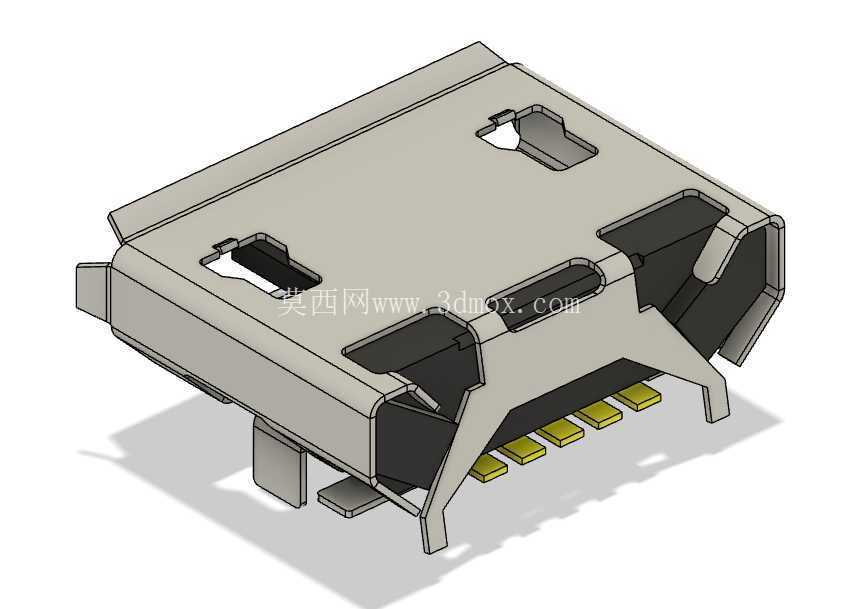

　　这款MicroUSB插座是消费电子、小型工控终端领域应用极广的板端互连部件，日常接触的便携检测设备、手持数据采集终端、小型嵌入式控制板、老式便携数码装备上，几乎都能见到这类接口的身影，主要承担设备与外部线缆间的电源传输、低速数据交互功能，是板端有线互连的核心基础部件之一。从结构设计逻辑来看，这款插座采用沉板贴片安装架构，金属外壳采用一体冲压折弯成型工艺，外壳两侧预留的定位弹片与固定焊脚，在SMT回流焊过程中可以先通过锡膏预固定在PCB焊盘上，焊接完成后能提供足够的机械保持力，避免日常插拔过程中出现接口松动、焊盘脱落的问题。

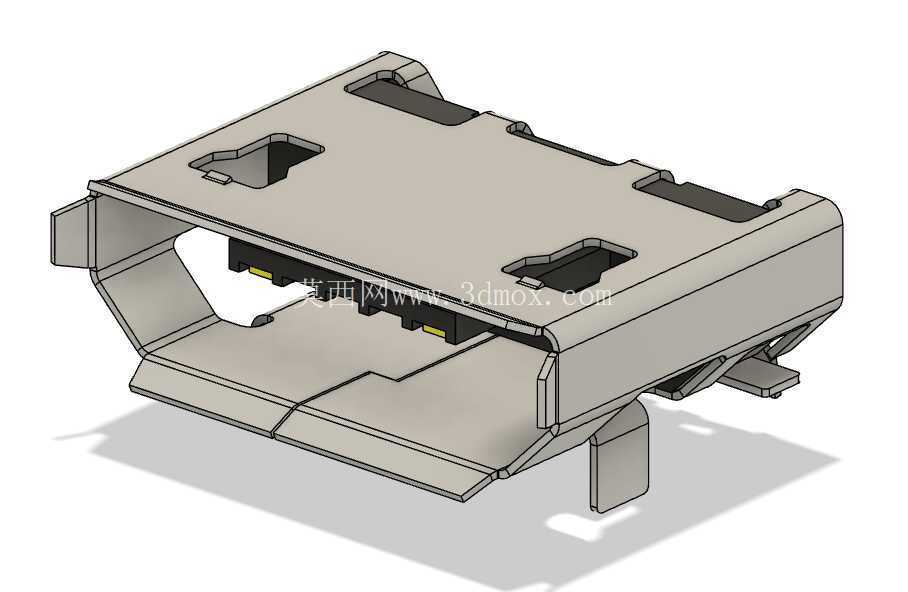

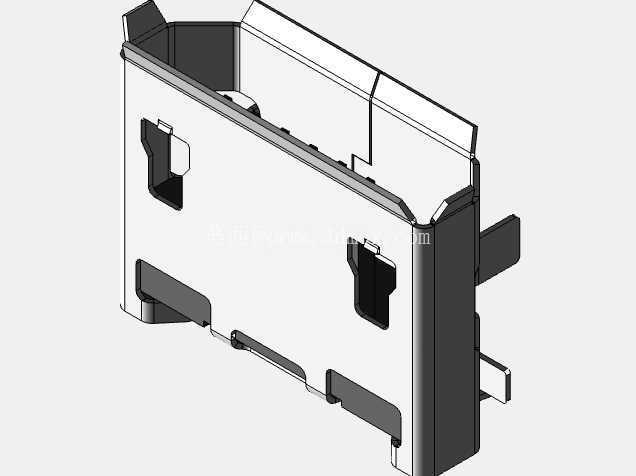

　　外壳上开设的两个方形定位缺口，一方面是冲压成型过程中的工艺定位孔，另一方面在与公头对插时，可以和公头外壳的凸点形成卡扣配合，提升插合后的保持力，防止使用过程中出现线缆意外松脱导致的数据中断、供电断开问题。接口内部的胶芯部分采用耐高温工程塑料注塑成型，接触端子采用镀金铜合金材料，端子排布严格遵循MicroUSB标准规范的引脚定义，从结构上保证公头插入时各引脚的对位精度，避免出现插歪导致的端子变形、短路问题。胶芯尾部的贴片焊脚与PCB焊盘完全贴合，焊接后可以实现端子与PCB走线的可靠导通，同时胶芯的挡边结构可以在公头过度插入时起到硬限位作用，避免公头顶伤PCB板上的周边元器件。从安装边界尺寸来看，这款插座的沉板设计可以有效降低接口在PCB板上的整体突出高度，对于追求薄型化设计的便携设备来说，能够压缩设备外壳的厚度空间，安装时需要在PCB上对应位置开设匹配的沉板槽，槽体尺寸需要和插座的下沉部分尺寸做公差配合，通常单边预留0.1mm的装配间隙，既方便SMT贴装时的器件对位，也能避免焊接后出现器件偏斜导致的插合不畅问题。插座底部的两个定位插脚，可以在SMT贴装前先插入PCB上对应的定位孔内，起到预固定作用，减少贴装过程中的器件偏移，提升焊接良率。

　　在实际选型应用过程中，需要重点关注插座的插拔寿命、接触电阻、绝缘耐压这些核心性能参数，这款结构的插座通常可以满足万次级别的插拔寿命要求，接触端子的镀金层可以有效抵御日常使用环境中的氧化腐蚀，保证长期使用后的导通稳定性。外壳的金属结构除了提供机械支撑之外，还可以起到电磁屏蔽作用，减少外部电磁干扰对数据传输过程的影响，同时在接口发生静电放电时，可以通过外壳的接地焊脚将静电快速导到PCB的地平面上，保护后端的电路芯片不受静电损坏。设计PCB封装时，需要注意插座周边预留足够的插拔操作空间，避免周边过高的元器件挡住公头插入路径，通常在接口插入口前方预留至少10mm的无障碍空间，方便用户插拔线缆时的操作。

　　另外，插座外壳的接地焊盘需要和PCB的保护地做可靠连接，不要做浮地处理，否则会大幅降低接口的抗干扰能力和静电防护能力。对于需要经常插拔的应用场景，还可以在PCB封装设计时在焊盘位置增加泪滴处理，提升焊盘的机械强度，避免多次插拔后焊盘出现起翘脱落的问题。从结构细节来看，这款插座的金属外壳边缘都做了钝化处理，没有尖锐的冲压毛边，在生产装配过程中不会划伤操作人员，也不会在使用过程中划伤用户的手部或者线缆外皮。内部胶芯的端子槽采用高精度注塑成型，端子插入后不会出现松动移位的问题，公头插入时的导向斜面设计，可以让公头在存在一定角度偏差的情况下也能顺利滑入接口，降低对位难度，提升用户使用体验。
