研华工控机内置D-SUB接口转接挡板

　　在工业控制计算机的内部布线与外设扩展场景中，这类带D-SUB接口的转接挡板是解决机箱后置IO接口扩展、内部信号转接的常用结构件，常应用于研华系列工控主板的功能扩展场景，用来将主板上的插针信号转换为标准外置D-SUB接口，方便现场连接串口、并口类工业外设。从结构设计来看，该部件采用标准全高PCI挡板的安装基准，挡板侧边的折弯卡扣与固定螺孔完全匹配标准ATX机箱的后置挡板安装位，安装时无需额外修改机箱结构，直接卡入机箱对应槽位后拧上固定螺丝即可完成机械固定，安装边界完全符合PC机箱后置扩展槽的通用尺寸规范，挡板厚度采用常规冷轧钢板冲压厚度，保证安装后不会出现形变晃动的问题。

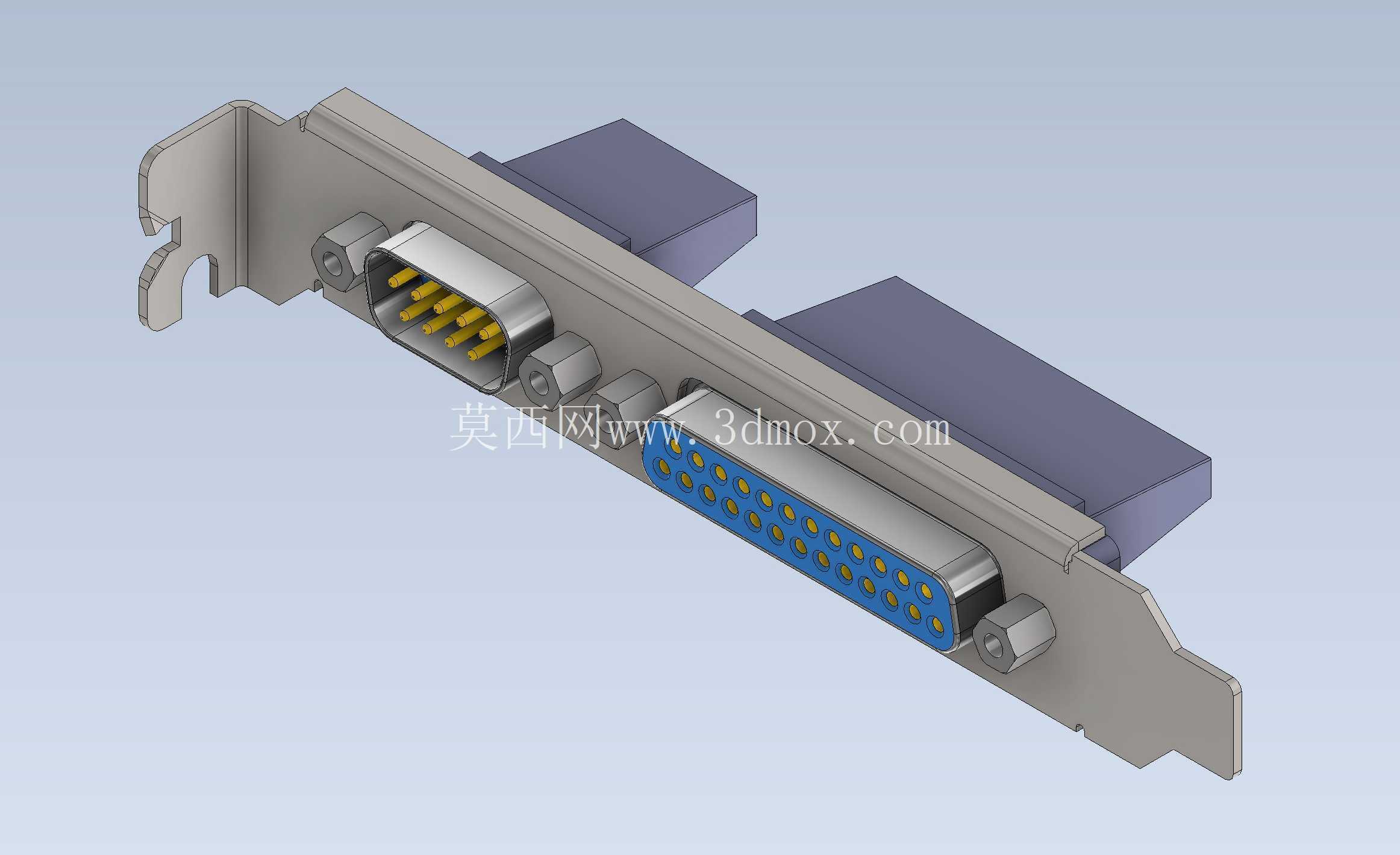

　　挡板上集成了两类D-SUB接口，一侧是9针公头D-SUB接口，也就是工业现场常用的RS232串口接口，用来连接条码扫描器、PLC编程线、工业传感器通讯线等串口设备；另一侧是25针母头D-SUB接口，可作为并口连接老式工业打印机、并行通讯类采集设备，也可根据定义转接为其他IO信号。两个接口的固定方式均采用D-SUB标准的铆接螺母结构，接口与挡板之间通过金属铆接件牢固固定，外接插头插拔时不会出现接口松动移位的问题，接口引脚的排布完全符合D-SUB接口的标准尺寸规范，公头插针长度、母头孔位深度都满足通用接插件的配合公差，能适配市面上绝大多数标准D-SUB插头，不会出现插接过紧或接触不良的问题。

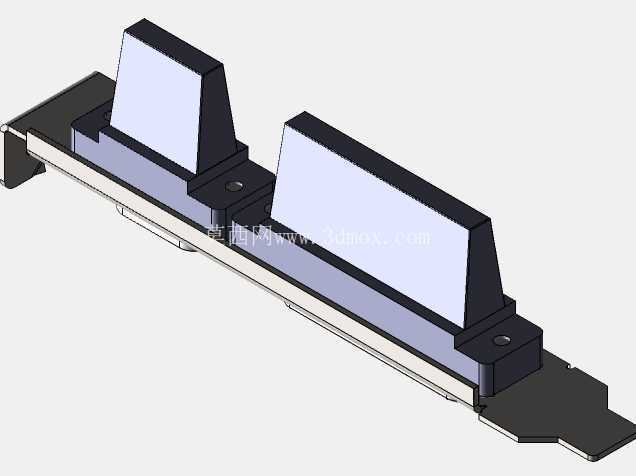

　　接口尾部通过排线连接到主板对应的插针座，排线长度根据工控机箱内部走线空间做了适配，不会出现长度过短够不到主板插针、或是过长堆积在机箱内影响风道的问题。挡板的金属部分做了镀锌防锈处理，表面无毛刺锐边，安装时不会划伤操作人员，同时金属挡板与机箱导通后可起到电磁屏蔽作用，减少工业现场复杂电磁环境对接口信号的干扰，保证通讯稳定性。在做三维建模时，这类部件需要重点还原挡板的安装定位尺寸、两个D-SUB接口的相对位置与接口外形细节，尤其是挡板上的固定螺孔位置、卡扣折弯尺寸必须和标准机箱槽位匹配，否则会出现安装不上的问题；接口部分的插针、孔位细节需要准确还原，方便后续做整机布线时的干涉检查，提前预判插头插入后是否会和周边其他接口、机箱结构产生空间冲突。

　　这类转接件虽然结构不复杂，但在工业控制设备的集成中是很实用的扩展部件，很多工控主板本身自带的后置接口数量有限，通过这类挡板转接可以在不占用额外外部空间的前提下扩展出常用的通讯接口，满足工业现场多设备连接的需求，设计时除了保证机械安装尺寸的准确性，还要考虑接口的屏蔽性能、插拔耐久性，适配工业现场长时间连续运行的使用要求，避免因为接口松动、接触不良导致的设备通讯故障。
