六推进器水下观测作业ROV结构设计

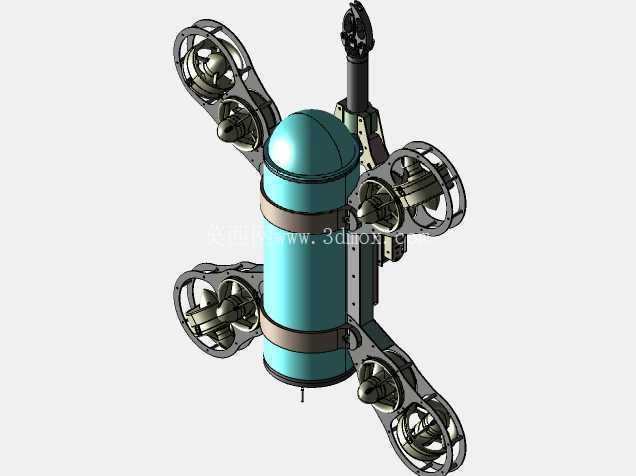

　　这款水下机器人的结构设计围绕近浅海观测、轻量作业场景展开，整体采用中心耐压舱加周向推进器的布局逻辑，核心耐压舱为圆柱加半球形端盖的构型，这类构型是水下承压结构的经典选择，圆柱段可最大化利用内部舱容，半球形端盖能在同等壁厚下承受更高的外部水压，避免平端盖带来的应力集中问题，舱体周向设置的两道环形抱箍，既承担舱段连接的紧固作用，也作为外部设备安装的基准面，所有外接支架都通过抱箍上的安装孔位固定，无需在耐压舱壁额外打孔，最大程度降低舱体密封失效的风险。

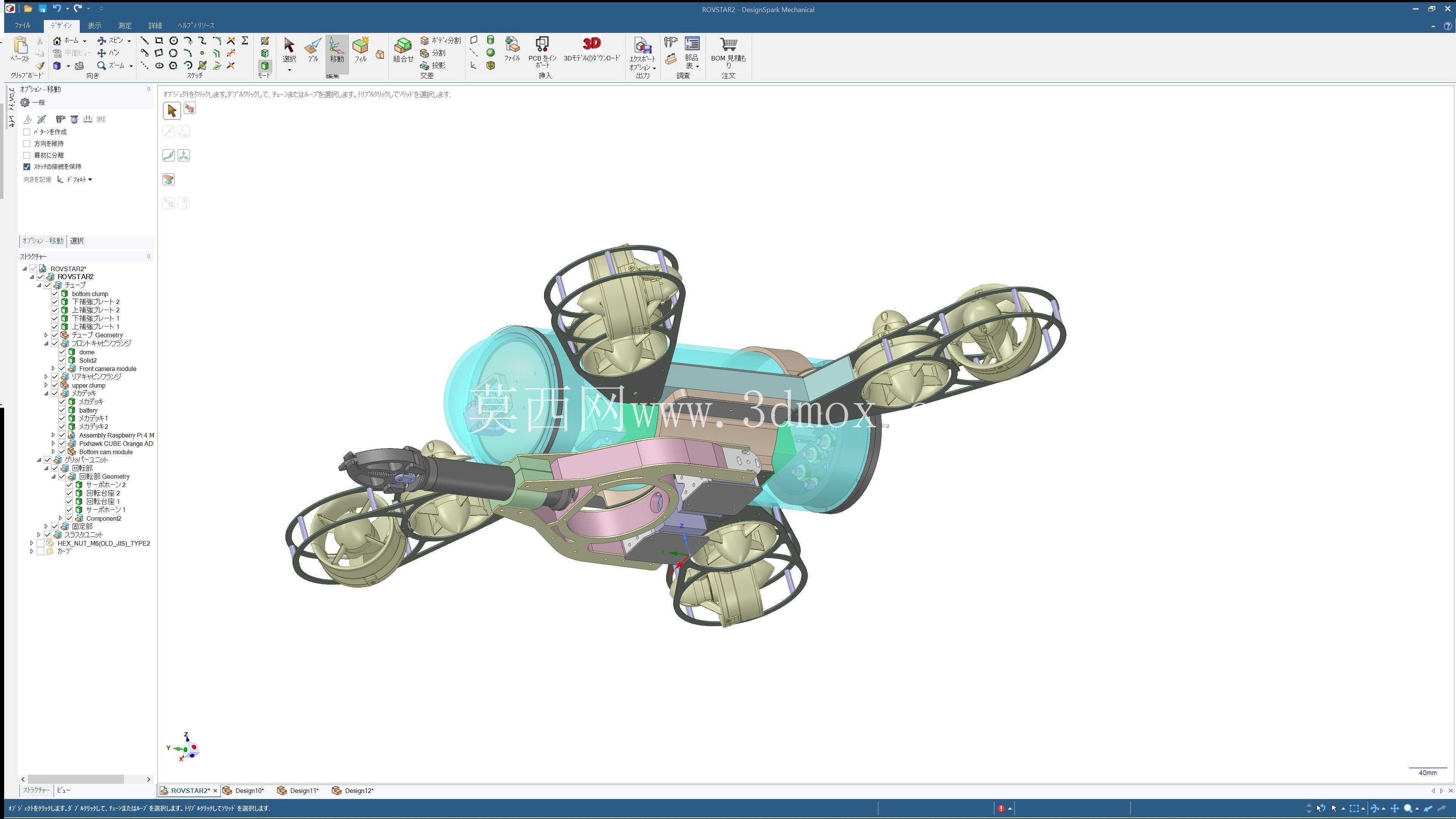

　　六个推进器采用对称式周向布置，分别对应进退、侧移、升沉、转艏四个自由度的动力输出，每个推进器都通过独立的L型支架固定在中心舱体上，支架与舱体抱箍的连接面设置了多组可调孔位，可根据实际配平需求微调推进器的安装角度，抵消推进器自身的推力偏差，推进器外部配置的环形导流罩，一方面可以保护桨叶在靠近障碍物、礁体时不被磕碰损坏，另一方面能够优化桨叶入流流场，提升推进效率，减少紊流对姿态控制的干扰。舱体顶部搭载的多自由度云台与作业搭载接口，可根据任务需求更换水下摄像头、机械夹爪、水质检测探头等不同载荷，接口采用标准化的水密接插件，载荷更换时无需拆解主耐压舱，可大幅提升外场作业的换型效率。

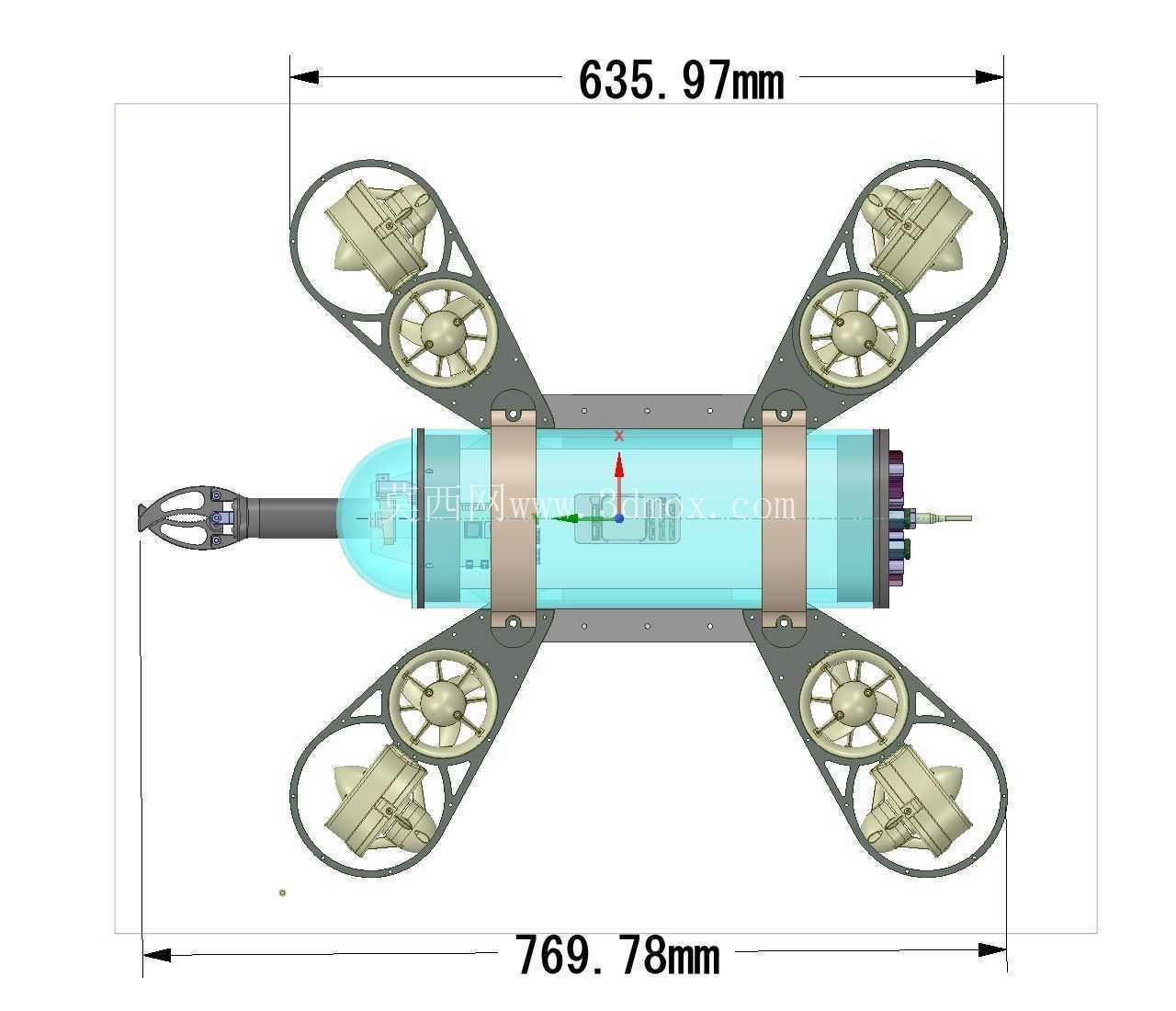

　　从安装边界来看，整体结构的最大外轮廓由六个推进器的导流罩外沿决定，所有外接载荷的安装位置都控制在导流罩围成的安全边界内，避免机器人在狭窄空间穿行时，载荷先于导流罩发生碰撞。设计过程中对整体重心与浮心的位置做了针对性配平，浮心设置在重心的正上方，保证机器人在动力关闭时能保持正浮姿态，不会出现侧翻、倒扣的情况，耐压舱内部预留了控制板、电池模块、通信模块的安装导轨，各模块之间设置了减震垫，抵消推进器运转时传递到舱体的振动，避免振动影响惯性测量单元的姿态检测精度。布线方面，所有穿舱线缆都通过舱端盖的专用水密接头引入，舱内线缆沿舱壁走线槽排布，避免线缆杂乱干扰内部模块散热，推进器的动力线与传感器信号线分开走线，减少动力线对信号传输的电磁干扰。

　　这类结构设计适配近岸水产养殖巡检、水下坝体外观检测、浅海沉船残骸初步勘探、水下管线外观排查等场景，相比大型作业级ROV，该构型整体尺寸紧凑，单人即可完成布放与回收作业，对布放场地的配套设备要求极低，不需要配套大型吊机、专用母船，小型作业艇甚至岸边都能完成投放。六个推进器的冗余布局也提升了设备的容错能力，单台推进器出现故障时，剩余推进器仍可通过动力分配保证机器人完成上浮回收动作，避免设备沉底丢失。结构件的材质选择上，耐压舱采用高强度铝合金加工，表面做硬质阳极氧化处理，兼顾耐压强度与耐腐蚀性能，推进器支架采用工程塑料注塑成型，在保证结构强度的前提下降低整体重量，减少机器人的水下自重，提升有效载荷搭载能力。导流罩采用流线型圆弧过渡设计，减少机器人在水中航行的阻力，降低动力消耗，延长水下续航时间。整体结构没有复杂的异形曲面，所有零部件都可通过常规的机加工、注塑工艺实现，后期维护时零部件替换成本较低，适合小批量量产与行业用户的日常运维使用。
