双体浮式水下作业无人航行器结构设计

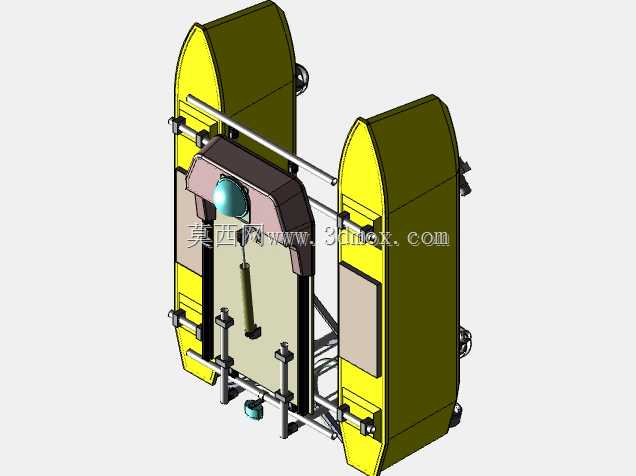

　　这款双体构型的水下作业无人平台，核心应用场景覆盖近岸浅水区的水下巡检、水文数据采集、轻型水下作业任务，相比单体水下航行器，双浮体的布局天然具备更高的横摇稳定性，在水面航行状态下可抵抗近岸常见的紊流、浪涌干扰，不会轻易出现侧翻问题，适配内河、湖泊、近岸养殖区、港口近区的常态化作业需求。从结构设计逻辑来看，两侧的流线型浮筒采用对称式布局，浮筒内部为中空密封腔体，提供整机所需的绝大部分浮力，浮筒外形做了艏部圆弧收窄、艉部平缓过渡的流线修型，降低水面航行时的兴波阻力，减少航行过程中的水流冲击带来的姿态抖动。

　　两个浮筒之间通过横向的金属连接杆件实现刚性连接，连接杆件采用等间距平行排布，既保证连接框架的整体刚度，避免浮筒在水流冲击下出现相对位移，也为中部的设备安装舱预留出充足的挂载空间。中部的安装框架采用分层式设计，上层预留了控制模块、通信模块、动力供电模块的安装位，框架上的安装孔位做了标准化的间距设计，可根据不同的作业需求快速更换搭载的探测设备，比如水下摄像头、声呐探头、水质采样装置、轻型机械操作臂等，不需要对主体框架做大规模改动即可适配不同任务。下部的挂载区域可根据作业需求配置配重块、推进器组件或者作业执行机构，图中可见的垂向安装杆可用于固定下探式的探测传感器，让传感器可深入水面以下指定深度，避免浮体本身的晃动干扰探测精度。

　　从安装边界来看，两侧浮筒的外侧预留了侧推推进器的安装接口，接口位置做了密封结构的安装平面，可直接固定水下推进器，实现平台的前进、转向、横移等多维度运动控制，浮筒上下边缘的固定点可用于绑定防护条或者额外的浮力补偿块，适配不同载重下的吃水深度调整需求。整个框架的连接节点都采用可拆卸的紧固件连接，方便拆解运输，作业现场可快速完成组装，不需要复杂的工装辅助。在实际使用过程中，这种双体浮式的无人平台相比完全潜入水下的航行器，具备更好的通信信号传输条件，上层框架距离水面有足够的高度，可安装GPS天线、无线通信天线，不会因为水体屏蔽导致信号中断，操控半径可覆盖近岸数公里范围。

　　浮筒的外形设计兼顾了水面航行的低阻特性和靠岸时的防撞能力，艏部的圆弧结构可在碰到岸壁或者漂浮障碍物时分散冲击力，避免浮筒壳体破损漏水。中部框架的镂空设计可减少水流对框架的冲击，同时降低整机的整体重量，提升有效载荷占比。设计过程中对浮筒的浮力储备做了冗余计算，即使单侧浮筒出现少量进水，剩余浮力也可支撑整机返回回收点，不会出现快速沉没的问题。横向连接杆的直径和壁厚经过强度校核，可承受满载设备状态下的波浪冲击载荷，不会出现杆件弯曲变形的问题。设备安装面的平面度做了公差控制，保证精密探测设备安装后不会因为安装面倾斜带来测量误差。所有暴露在外部的金属连接件都做了防腐处理，适配淡水以及近岸低盐度海水的作业环境，减少长期浸水带来的腐蚀问题。平台的重心设计在两个浮筒中心连线的下方，配合浮筒的浮力分布，可在受到外力倾斜后快速回正，保证航行过程中搭载的探测设备始终保持稳定的工作姿态。
