卡通风格内河作业拖船结构设计模型

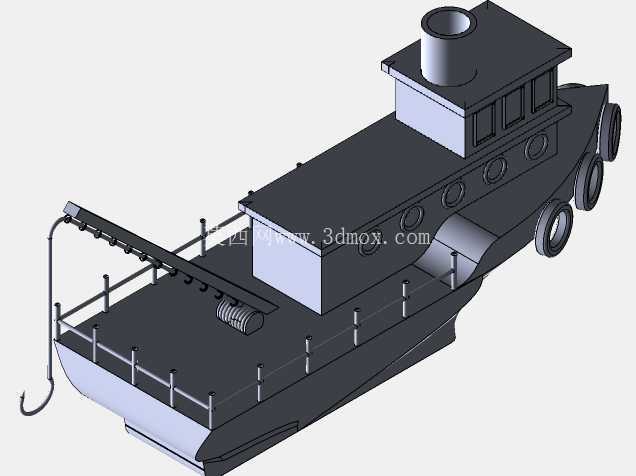

　　这款拖船模型采用Q版卡通化的比例设计，在还原内河小型作业拖船核心功能结构的基础上，对外观轮廓做了圆润化处理，既保留了工程设备的功能辨识度，也适配文创展示、教学演示类场景的使用需求。从实际作业场景来看，这类小型拖船主要承担内河港区、狭窄航道内的小型船舶顶推、移位，以及近岸轻型水上吊装作业任务，模型中设置的单臂吊结构，可覆盖近船侧2米范围内的轻型物料吊运，对应实际作业中吊运缆绳、小型工器具、补给物资的使用需求。船体上层建筑的布局参考了常规内河拖船的功能分区，前部设置的圆形舷窗对应船员舱室的采光需求，顶部的烟囱结构匹配常规柴油动力拖船的排气系统布置，甲板周边的护栏结构做了等比例简化，在模型层面还原了作业区域的安全防护边界。

　　设计过程中优先控制了船体的重心分布，将吊臂的安装基座设置在船体中后部偏右的位置，平衡吊臂伸出作业时的侧倾力矩，船体底部做了加宽的平底设计，适配内河浅吃水航道的通行需求，对应实际作业场景中0.8米以内的吃水深度要求，可在多数内河支汊航道、港区港池内灵活通行。吊臂部分采用单节直臂加端部吊钩的结构，没有设置复杂的伸缩折叠机构，一方面匹配卡通化的简洁外观，另一方面也对应小型拖船日常作业中固定幅度的吊运需求，降低结构复杂度的同时提升作业可靠性。

　　船体前部的三个圆形观察窗对应驾驶室的前向视野需求，建模时做了内凹的结构处理，还原舷窗的安装深度，上层建筑的舱室轮廓做了直角倒圆角处理，既符合卡通造型的柔和质感，也对应实际船舶建造中舱室边角的圆弧过渡工艺，减少应力集中的同时优化外观流畅度。甲板区域预留了足够的作业空间，吊臂基座周边没有设置多余的凸起结构，方便作业人员在甲板面开展系缆、挂钩等操作，船体两侧的护舷结构做了一体化的凸起建模，对应实际拖船顶推作业时的缓冲防护需求，避免顶推过程中船体直接碰撞被拖船舶造成结构损伤。

　　整体建模过程中对所有外露结构都做了等比例的尺寸协调，吊臂的长度与船体总长比例控制在1.2:1，保证吊臂最大幅度作业时不会出现船体艏部上翘的失稳情况，烟囱的高度设置在上层建筑顶部以上0.3倍舱室高度的位置，避免排气影响驾驶室的后向视野，所有结构的壁厚都按照常规船舶建模的通用比例设置，既保证模型展示时的结构强度感，也不会出现壁厚过大导致的外观臃肿问题。
