NZXT Kraken x61 280mm一体式水冷散热排结构

　　在桌面级高性能PC硬件散热系统的结构设计工作中，280mm规格的一体式水冷散热排是兼顾机箱安装兼容性与散热效能的核心部件，本次拆解还原的NZXT Kraken x61配套冷排结构，覆盖了从简化结构仿真到完整翅片细节的多版本建模逻辑，能够适配不同阶段的设计验证需求。从实际装机应用场景来看，这类280mm冷排主要适配中塔及全塔ATX机箱的前置、顶置风扇位，承担CPU高负载工况下的冷却液热量交换功能，相比传统120mm、240mm冷排，其更大的换热面积能够在相同风扇转速下实现更低的热阻，满足超频状态下高端处理器的持续散热需求，同时不会像360mm冷排那样对机箱硬盘位、内存安装空间造成过度挤压，是消费级高性能散热方案里的折中优选。

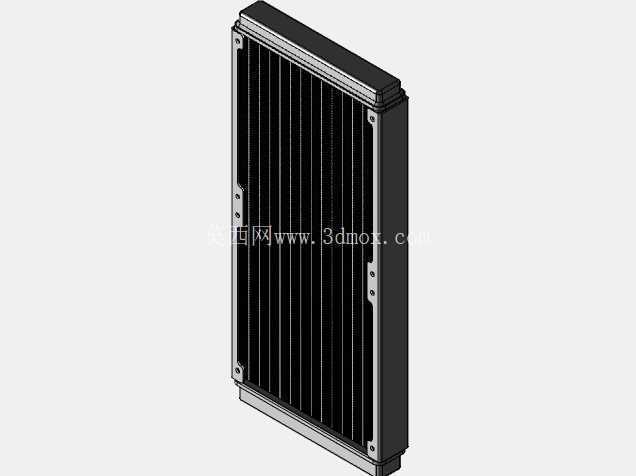

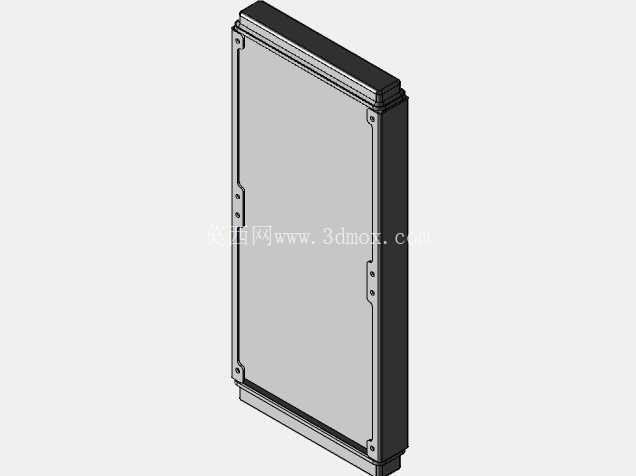

　　从功能特性层面来看，该冷排采用全铝制翅片搭配双通边水室结构，进出水接口采用标准G1/4螺纹规格，能够兼容市面绝大多数快拧接头与软管连接需求，冷排主体的侧边预留了统一规格的风扇安装孔位，孔距严格遵循140mm风扇的安装标准，可支持双140mm规格风扇的推、拉或者推拉双模式安装，适配不同的风道搭建需求。建模过程中针对不同使用场景做了版本区分，不带翅片的简化模型主要用于整机装配阶段的干涉检查、机箱布局验证，这类场景下不需要还原翅片的细密结构，能够大幅降低装配体的文件体量，提升整机建模时的运算流畅度；而带完整翅片的模型则可用于热仿真分析阶段，通过还原翅片的堆叠间距、片厚参数，能够更精准地模拟空气流经冷排时的流阻与换热效率，为风扇转速匹配、风道设计提供数据支撑。

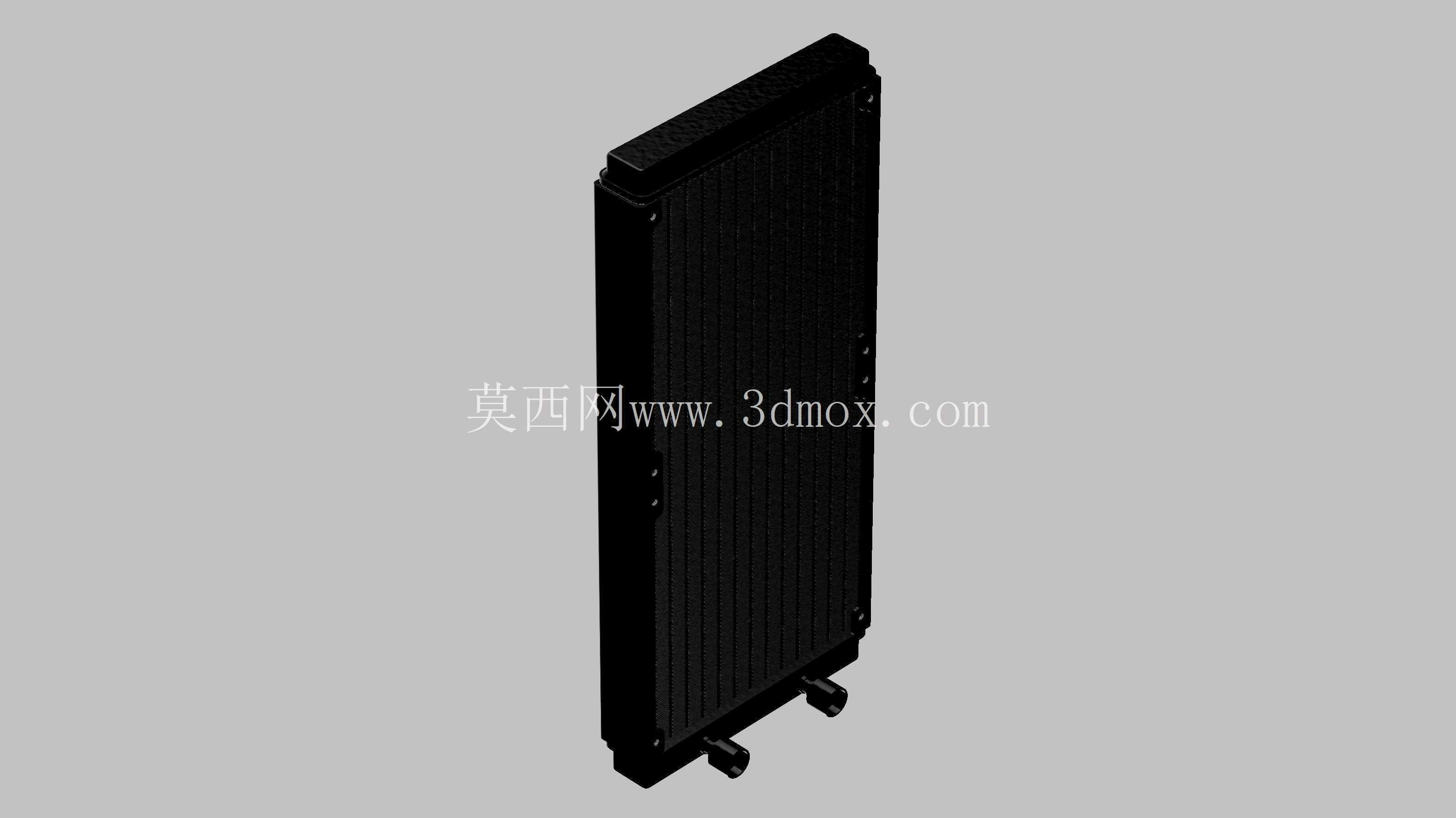

　　设计思路上，该冷排的外部轮廓尺寸严格遵循280mm规格冷排的行业通用边界，整体长度控制在312mm、宽度140mm、厚度30mm的常规范围内，安装孔位的位置度公差控制在±0.2mm以内，能够避免装机时出现孔位错位无法固定的问题。水室部分采用端盖密封结构，进出水接口布置在冷排同一侧的端面上，这种布局能够减少水冷管在机箱内的弯折角度，降低管路弯折导致的冷却液流阻上升问题。翅片部分采用开窗式结构设计，每一片翅片上都冲压有规律的导流窗口，能够打破空气流经翅片表面时形成的层流边界层，提升换热效率，建模时针对翅片堆叠的公差做了合理简化，因为实际生产中翅片堆叠后的累计公差不会影响外部安装尺寸，所以在完整模型里保留了翅片的结构特征但没有过度还原生产级的细微公差，兼顾了仿真精度与建模效率。

　　从安装边界的角度来看，该冷排在设计时充分考虑了与周边硬件的兼容空间，冷排主体厚度30mm，搭配25mm厚度标准风扇时总厚度为55mm，安装在机箱顶置位时不会与主板的 tall 型内存散热马甲产生干涉，安装在前置位时不会与机箱前部的硬盘架、前置IO线材产生空间冲突。水室的边角做了R3的圆角过渡处理，既能够避免安装时锋利边角割伤安装人员，也能减少冷排安装过程中与机箱钣金磕碰掉漆的问题。冷排表面采用黑色哑光喷塑处理，建模时还原了表面的哑光质感特征，能够用于整机外观效果的渲染展示，帮助MOD玩家提前预判装机后的视觉效果。另外建模时还区分了带建模线程与不带建模线程的版本，带线程的版本能够直接用于接头装配的干涉检查，验证快拧接头拧入后的剩余空间是否充足，不带线程的版本则可以用于快速布局阶段的占位参考，进一步提升不同设计环节的使用效率。
