笔记本电脑后盖角度锁付自动螺丝机

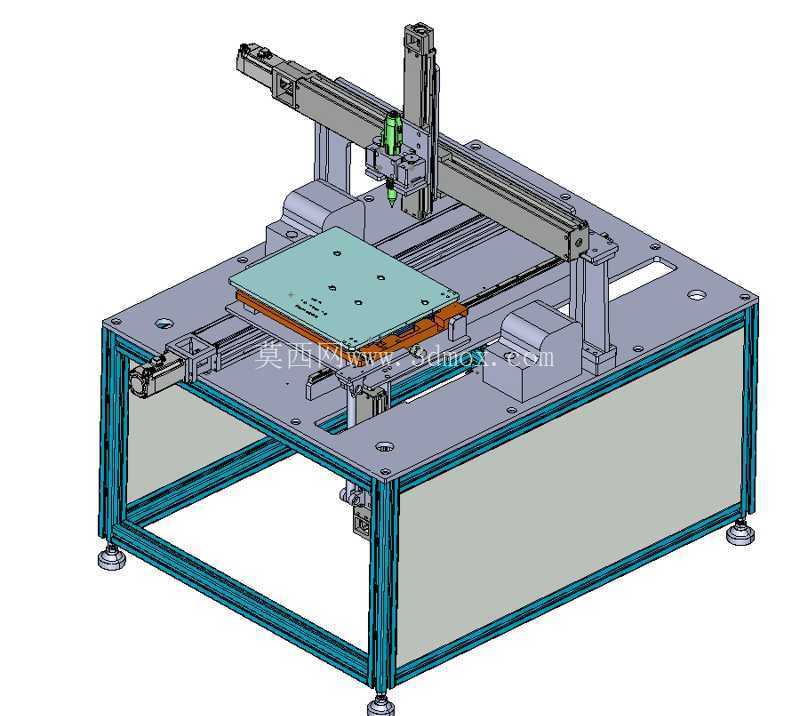

　　从结构布局来看，设备采用台式一体化设计，底部是方管焊接的机架主体，机架底部配置可调脚杯，可在车间不平整地面上调整设备水平度，调整范围覆盖±15mm的地面高差，机架整体的安装占地边界控制在1200mm×900mm范围内，不需要额外开挖地基，直接放置在车间标准防静电工作台旁即可接入产线使用，机架外围覆盖可拆卸的钣金护板，既可以阻挡锁付过程中可能飞溅的螺丝碎屑，也能避免操作人员误触运动机构带来安全风险。在消费电子组装产线里，笔记本后盖锁螺丝工位一直是容易出品质问题的环节——人工手持电批作业时，很难保证每颗螺丝的拧入角度完全垂直于安装面，尤其是笔记本后盖多为薄壁注塑或者镁铝合金材质，一旦螺丝偏斜锁入，很容易在壳体表面留下顶白、滑牙甚至壳体开裂的瑕疵，既影响外观良率，也会带来后续售后返修的成本压力，这款角度锁付自动螺丝机就是针对这个具体工位痛点开发的专用装配设备。

　　设备的运动执行部分采用三轴直角坐标传动架构，X轴横梁横跨作业工位上方，有效行程覆盖笔记本后盖的全部锁付点位范围，Y轴负责载具的前后输送，可兼容12英寸到17英寸主流尺寸笔记本后盖的工位切换，Z轴搭载锁付模组，区别于普通垂直锁螺丝机的是，这套Z轴锁付头集成了角度自适应调整机构，在锁付头接触螺丝帽之前，会通过前端的定位探杆先感知待锁付孔位的实际法向角度，自动微调电批的输出轴角度，保证批头与螺丝轴线、螺丝孔轴线完全重合后再启动扭矩输出，从根源上避免斜锁带来的外观损伤。

　　载具部分采用快换式仿形定位治具，治具根据笔记本后盖的外形轮廓铣出定位槽，放置工件时可以快速实现粗定位，治具侧边配置气动夹紧块，工件放置到位后自动夹紧固定，避免锁付过程中工件移位导致的孔位错位，换产时只需要更换对应型号的仿形治具，不需要重新调整整个运动轴的原点参数，单款机型换产调整时间可以控制在15分钟以内，适配EMS行业多品种小批量的生产节奏。从实际作业流程来看，操作人员只需要将待锁付的笔记本后盖放置到载具上，按下启动按钮，Y轴会自动将载具输送到锁付作业区域，Z轴带动锁付头依次移动到每个螺丝孔位上方，先完成角度对位，再执行送螺丝、锁付、扭矩检测的全套动作，每颗螺丝的锁付扭矩可以根据工艺要求单独设置，锁付完成后设备会自动判定扭矩是否合格，不合格的点位会在操作界面上给出提示，避免漏锁、滑牙的不良品流到下一个工位。

　　整套设备的锁付效率可以达到每秒钟锁付1颗螺丝，相比人工作业效率提升40%以上，同时锁付良率可以稳定控制在99.5%以上，解决了人工锁付时角度不一致、扭矩不稳定的问题。在设计细节上，送钉机构采用吹气式送钉，螺丝通过气管直接输送到锁付批嘴位置，不需要额外的取钉动作，减少了辅助作业时间，气管走线全部拖链内置，避免长期往复运动带来的线缆磨损，设备的操作界面设置在机架前侧的倾斜面板上，操作人员站在设备前方就可以完成参数调整、状态查看的操作，不需要俯身或者侧身，符合人机工程学的作业要求。另外，设备的运动轴全部采用密封式导轨设计，可以阻挡车间内的浮尘进入导轨接触面，延长导轨的维护周期，日常维护只需要定期加注润滑脂、清理送钉轨道内的异物即可，不需要复杂的校准操作，适合产线一线操作人员进行日常保养。
