铝壳盘地自动锁螺丝工位设备结构

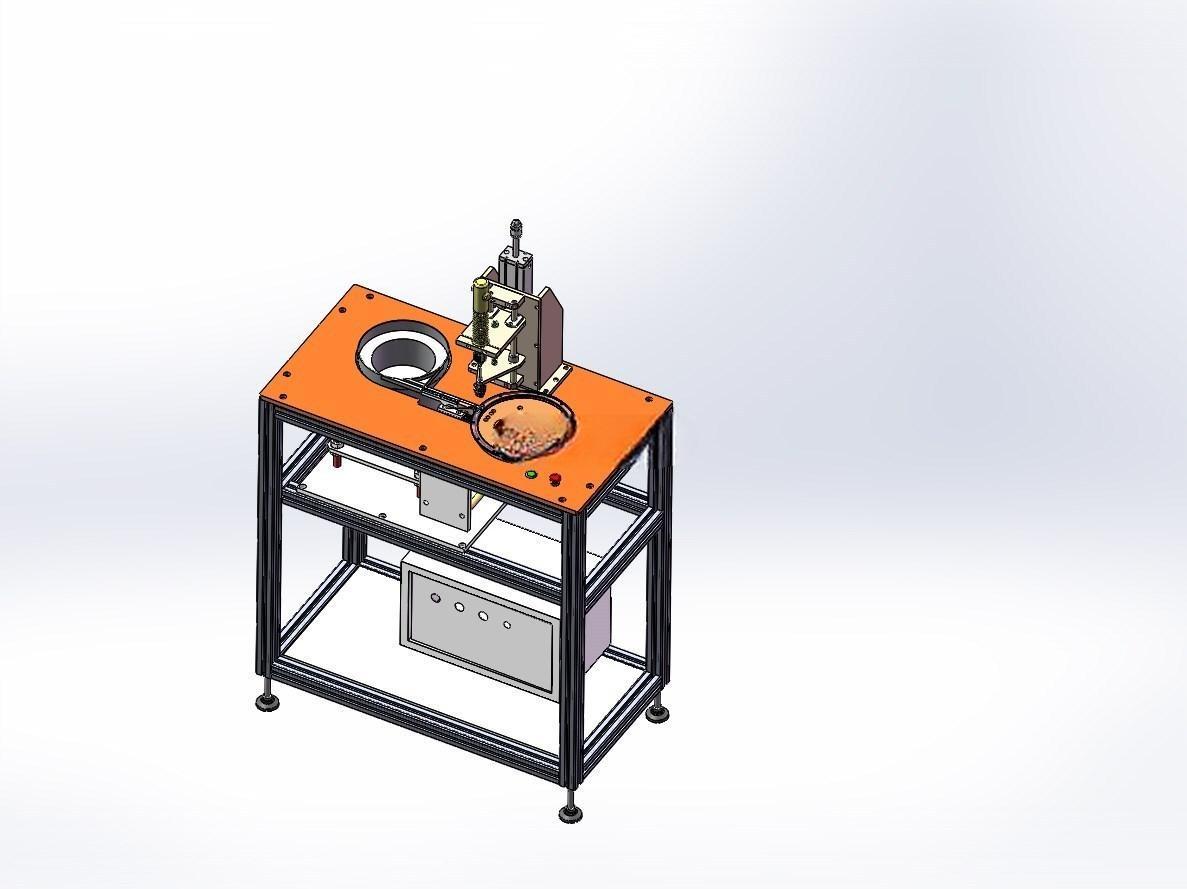

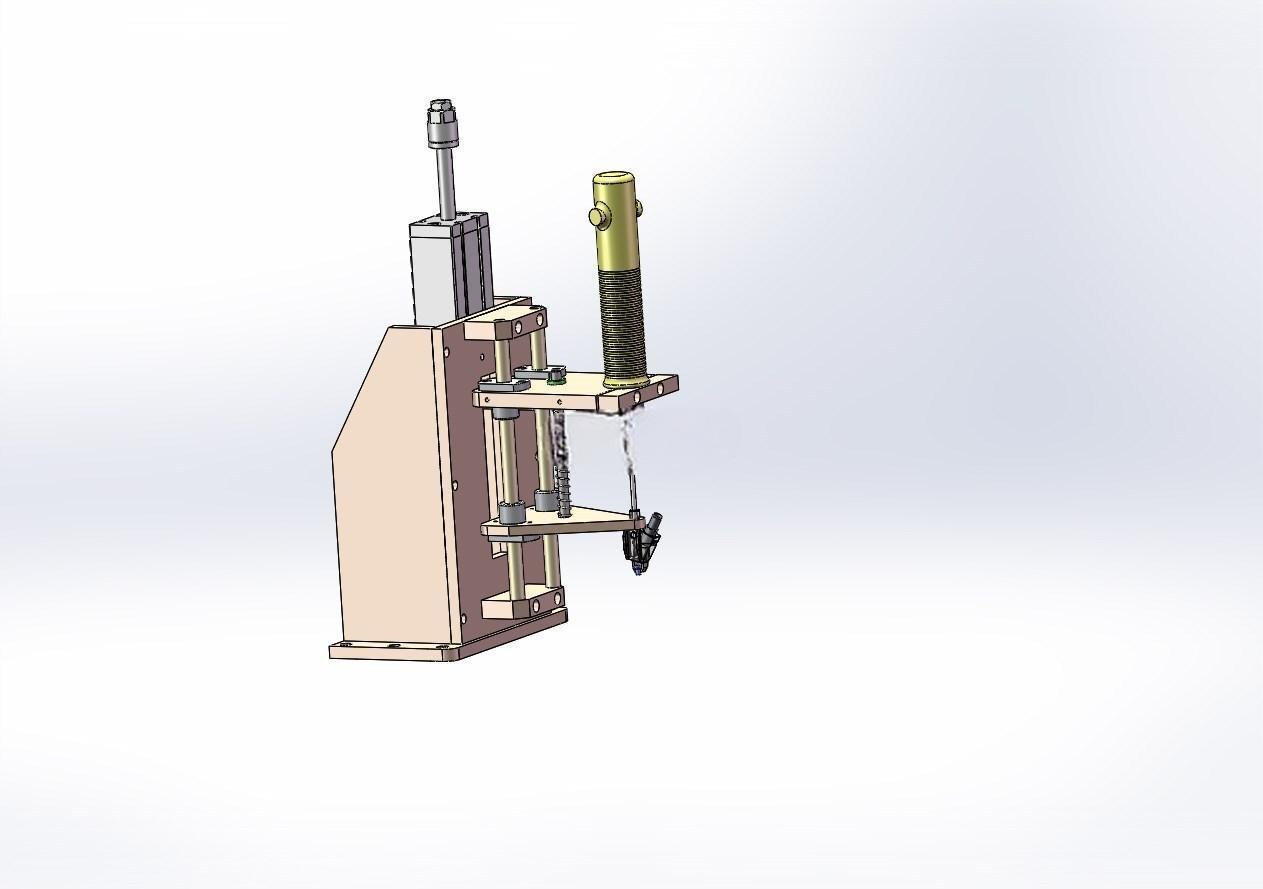

　　设备核心的Z轴锁付上下机构采用立式导向布局，锁付轴搭配线性导轨做垂直方向的精密导向，避免锁付过程中出现批头偏移、滑牙的问题，锁付行程的设计覆盖了铝壳盘地位置的不同螺丝沉孔深度，批头快换结构可以根据不同规格的螺丝快速更换对应批头，换型时间控制在十分钟以内，适配M2到M5区间的常用自攻螺丝、机牙螺丝锁付需求。自动供料分料机构采用吹气式送料逻辑，螺丝经过分料轮排序后通过气管直接输送到批头下方的夹嘴位置，不需要人工取螺丝放料，分料机构的传感器会实时检测螺丝供给状态，出现缺料、卡料时会即时触发停机信号，避免空打损伤铝壳表面。在消费电子、小型五金壳体类零件的装配产线中，铝壳类产品的螺丝锁付工序长期存在对位难、效率低、锁付品质一致性差的痛点，这款针对铝壳盘地工序开发的锁螺丝设备，正是面向这类量产装配场景做的定向结构开发。整套设备的结构排布围绕单工位人工上下料的作业逻辑设计，没有冗余的多工位流转结构，整体安装 footprint 控制在极小范围，适配现有产线的边工位嵌入需求，不需要对原有产线布局做大规模调整，安装时仅需固定底座四个安装孔位，接通气源与控制信号即可完成部署，对中小批量多批次的铝壳类产品装配场景适配性极强。

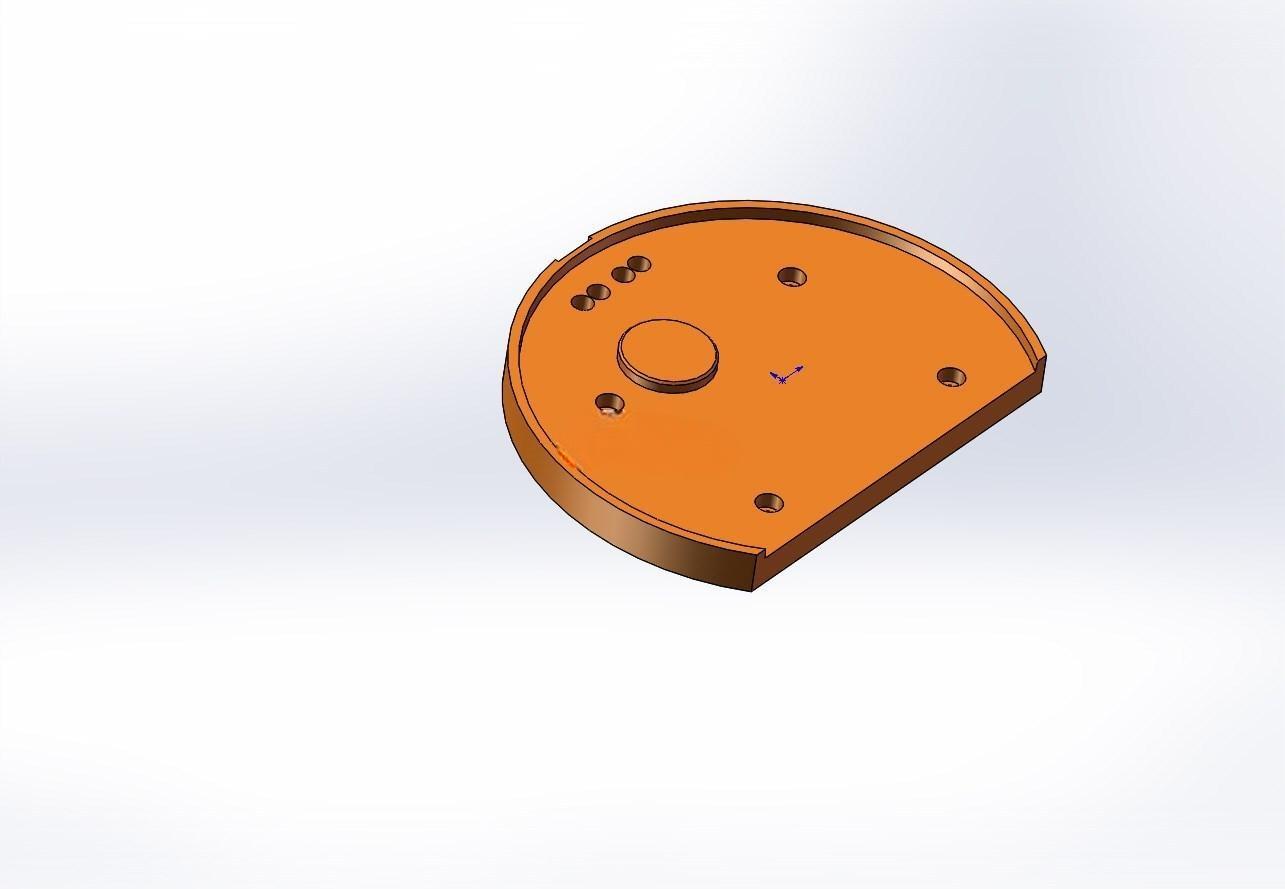

　　铝壳定位治具采用仿形定位设计，根据铝壳的外形轮廓做定位型腔，侧面加装快速夹钳做压紧固定，不需要复杂的气动夹紧结构，操作人员上下料仅需扳动夹钳即可完成工件装夹，定位重复精度可以控制在0.1mm以内，完全满足螺丝锁付的对位要求，针对不同规格的铝壳产品，仅需更换治具的仿形垫板即可完成换型，治具安装采用销钉定位螺丝固定的方式，换型时不需要重新调整锁付轴的坐标位置，大幅缩短换型调试时间。机架电箱采用一体化焊接结构，主体支撑部分采用加厚钢板焊接后做时效处理，避免长期运行过程中出现结构变形，电箱部分集成在机架后侧内部，所有气路、线路都通过机架内部的线槽排布，外部没有明线，既避免车间作业过程中线缆被剐蹭损坏，也让设备整体外观更整洁。

　　设备的操作逻辑非常简单，操作人员将铝壳放入治具压紧后，按下双手启动按钮，Z轴自动下行完成锁付动作，锁付完成后Z轴自动复位，操作人员即可取下完成锁付的工件，整个作业循环时间在3秒以内，相比人工手持电批锁付的作业方式，效率提升至少两倍以上，同时锁付的扭力可以通过电批的扭力设置精准控制，避免人工锁付时扭力过大拧滑铝壳螺纹、或者扭力不足螺丝松动的品质问题。在结构设计过程中，特意将送料机构布置在Z轴的侧方位置，和锁付轴之间做了避让设计，不会出现送料管和工件、治具干涉的问题，Z轴的行程限位采用硬限位加传感器软限位的双重保护，避免Z轴下行超程压坏工件或者设备本身。

　　设备的所有运动部件都预留了润滑注油口，日常维护时不需要拆解结构即可完成导轨、气缸的润滑保养，降低长期使用的维护成本。针对铝壳产品表面容易刮花的特点，治具和工件接触的位置都加装了优力胶垫层，装夹和锁付过程中不会刮伤铝壳的阳极氧化表面，满足消费电子类铝壳产品的外观品质要求。整套结构没有采用复杂的多轴运动平台，所有动作都通过单Z轴的直线运动配合送料机构完成，结构可靠性更高，故障点更少，适合车间一线操作人员日常使用，不需要专门的技术人员做日常操作维护，普通产线员工经过半小时培训即可独立操作设备完成锁付作业。
