双工位龙门式自动锁螺丝设备

　　该设备面向消费电子、小家电、塑胶壳体、五金组件等批量装配场景，核心任务是替代人工手持电批完成螺丝取料、定位、下压、拧紧和复检动作。产线布局时，操作人员或接驳机构在转盘外侧完成工件上下料，锁付区域位于龙门横梁覆盖范围内，两个工位交替进入加工位，使主轴在一个工位拧紧时，另一工位同步进行装拆工件，减少设备等待时间。对于节拍要求较高的生产线，这种转盘式双工位结构能够把人工辅助时间与设备锁付时间重叠，尤其适合螺丝数量较多、单件锁付时间较长的产品。

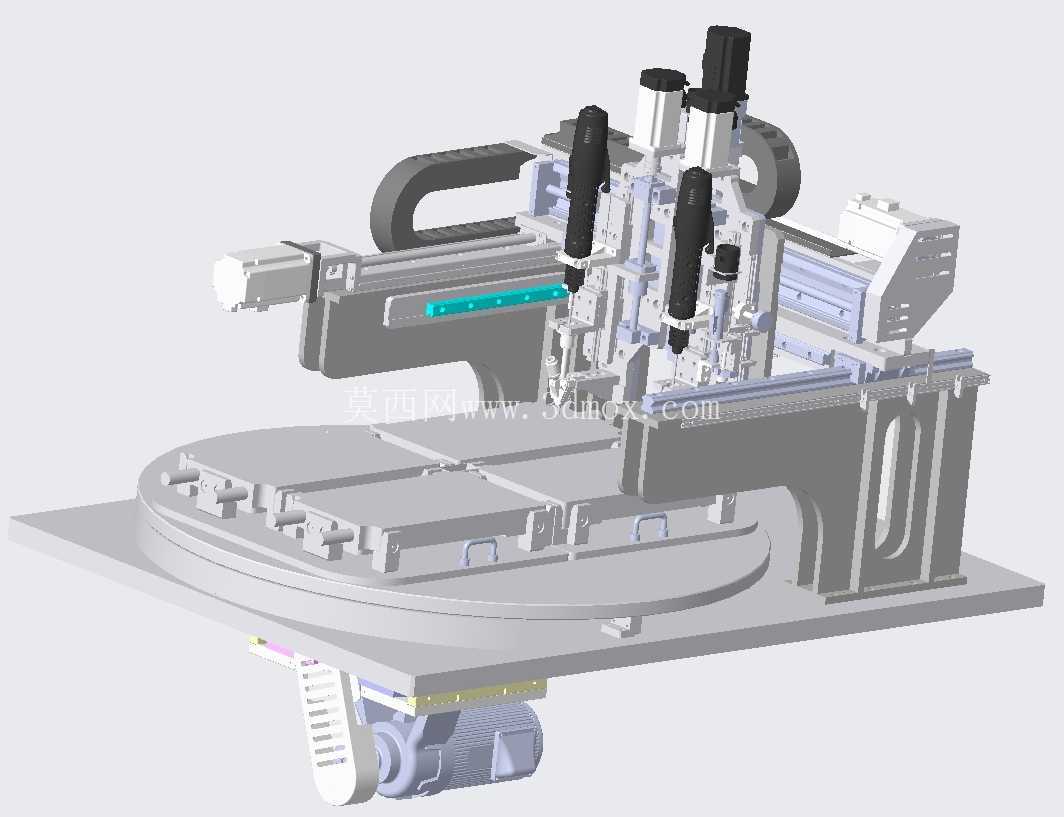

　　整机采用门式框架作为承载主体，两侧立柱与底部基座连接，横梁沿水平方向布置，锁付模组安装在横梁滑座上。X向运动负责螺丝孔位之间的横向切换，Z向运动负责电批进给和拧紧下压，转盘则完成工位分度。结构设计上，横梁需要兼顾刚性与运动惯量，跨距较大时应避免悬臂过长导致末端抖动；立柱与底板之间通过加强筋和紧固件形成封闭受力路径，减少高速启停时的框架变形。底部转盘下方设置驱动和支撑部件，盘面承担夹具、工件及锁紧反力，回转定位精度直接影响螺丝与孔位的同轴度。

　　锁付执行部分采用多轴并列布置，可根据产品孔位同时配置多个拧紧单元，各单元之间的间距通过安装板和调节结构适配不同产品。每个拧紧轴通常包含进给导向、电批固定、批杆缓冲和吸料或送料通道。工作时，螺丝经供料机构排序后到达批嘴，主轴移动至目标孔位上方，Z轴下行，批杆在弹性缓冲范围内接触螺丝，电批旋转完成旋入；到达设定扭矩或浮高、滑牙判定条件后，主轴抬起并转入下一孔位。多轴同步锁付适合孔位规则分布的产品，若孔位间距差异较大，也可通过单轴逐点移动完成复杂路径。

　　从三维结构看，设备外形可划分为基座区、转盘夹具区、龙门运动区、电批锁付区和外围安全区。基座宽度需覆盖转盘直径及两侧支撑，深度方向要预留电机、减速机、线缆拖链和维护空间；高度方向由电批行程、产品高度、夹具厚度和Z轴安全余量共同决定。安装边界不能只看设备本体投影，还应考虑转盘外侧取放工件空间、电控柜放置位置、螺丝供料器维护位置，以及设备前方人员操作和异常处理通道。若嵌入自动线，转盘高度需与接驳台或输送线高度匹配，机架底部应设置可调脚杯，用于现场水平校正。

　　设计该类设备时，首先要围绕产品螺丝规格确定电批扭矩范围、批杆直径和吸嘴尺寸。螺丝过小容易在送料管内翻转，螺丝过长则需要增大批嘴导向长度；孔位附近若有筋位、凸台或薄壁结构，批嘴外形必须做避空，否则会出现压伤壳体或无法贴合孔位的问题。其次要校核Z向下压行程，批杆接触螺丝后应保留缓冲量，既不能因刚性顶推造成螺纹损伤，也不能因间隙过大导致螺丝吸附不稳。对于塑料件，拧紧速度和下压压力需要偏保守；对于金属件，则更关注扭矩传递和重复定位稳定性。

　　龙门运动部分通常选用线性导轨承担径向和侧向载荷，传动侧根据精度与成本采用丝杆或同步带。丝杆方案在定位刚性和重复精度方面更稳，适合多电批同时安装、负载较大的横梁；同步带方案速度快、噪音较低，但在长跨距和高负载下需关注张紧与爬行。转盘分度机构要承受偏载，夹具不应过度集中在盘面边缘，必要时在转盘下方增加支撑轮或交叉滚子承载结构，以减小盘面倾覆力矩。线缆和气管从立柱侧进入拖链，随X轴和Z轴往复弯曲，布置时应将动力线、编码器线和气管分开固定，避免长期摩擦。

　　夹具设计是设备能否稳定生产的关键环节。工件定位优先选择产品本身的孔、边和凸台，采用仿形托块限制底面，侧向快速夹或压紧块防止锁付时工件上浮。对于外观件，压紧位置应避开喷涂面和透明面，接触材料可选用聚氨酯或尼龙。双工位夹具要求两个工位的定位基准一致，转盘重复定位后，产品坐标偏差应控制在批嘴可导入范围内。若产品换型频繁，夹具应设计成快换板结构，定位销和锁紧螺钉集中布置，减少换型后的重新示教工作量。

　　控制逻辑上，设备以孔位坐标表为基础，每个孔位可独立设置锁付速度、等待时间、扭矩区间和重试次数。运行中常见异常包括螺丝未送出、批嘴吸料失败、孔位偏移、螺丝滑牙和浮锁，结构设计阶段就要让检测传感器有可靠安装位置，而不是后期随意绑扎。吸料式供料需要稳定真空通道，吹气式供料则要保证送料管弯折半径，管路越短、拐点越少，螺丝卡料概率越低。

　　建模时应重点表达龙门横梁与立柱的连接面、导轨滑块安装基准、电批安装板调节槽、转盘支撑关系、夹具快换结构以及拖链走向。对运动部件要保留极限位置包络，检查Z轴下行时批嘴与夹具、工件、加强筋之间的干涉，同时核对X轴走到横梁端部时拖链和气管的最小弯曲半径。设备外围还应预留安全光栅或防护罩安装位置，使人员在上下料侧无法进入高速运动区域。整体结构不以复杂外观为重点，而强调刚性支撑、稳定送料、精确对位和便于维护，这些因素决定了自动锁螺丝设备在连续装配中的实际良率与稼动率。
