适配树莓派Zero带0.96寸屏的分体式外壳

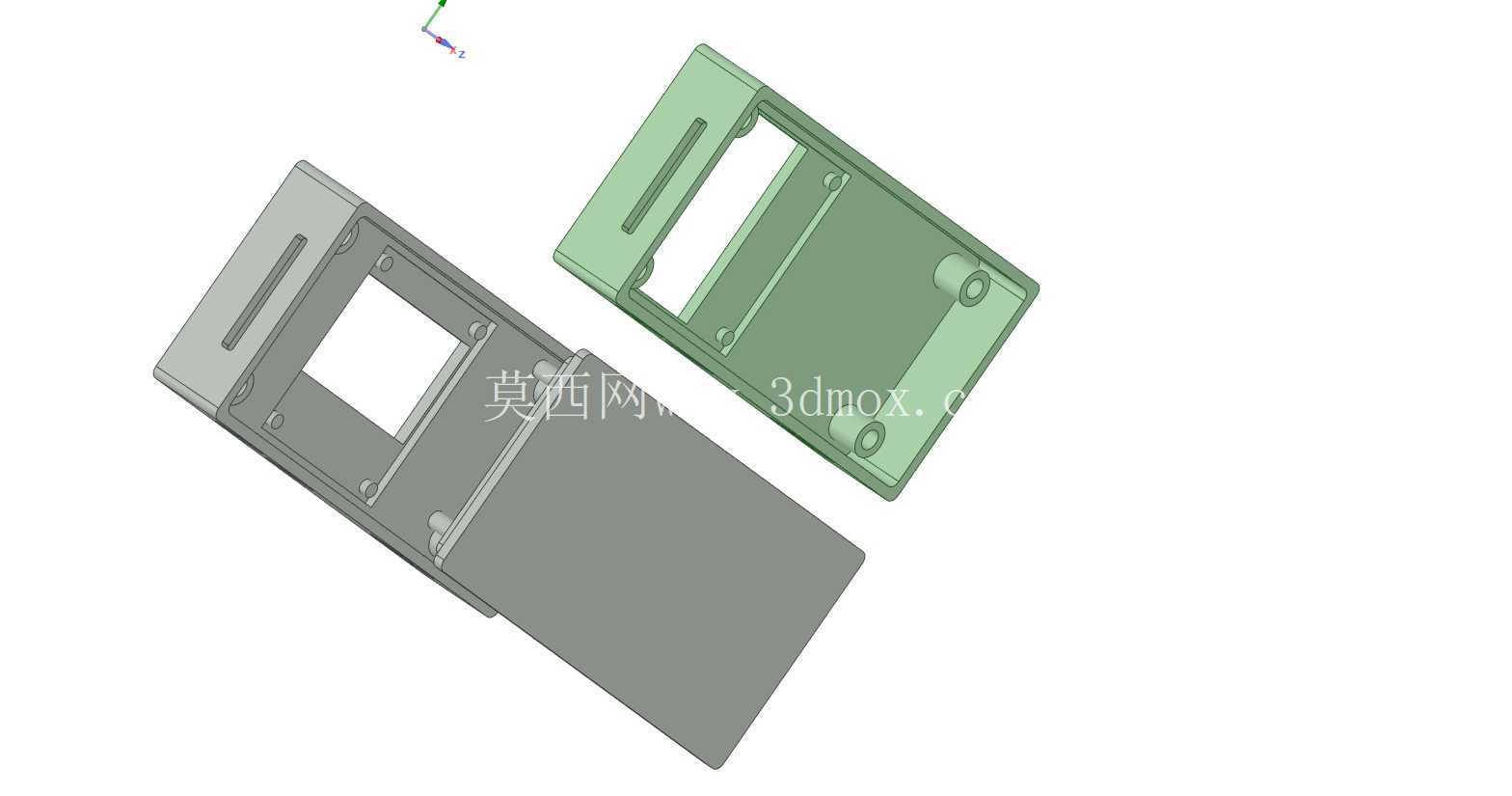

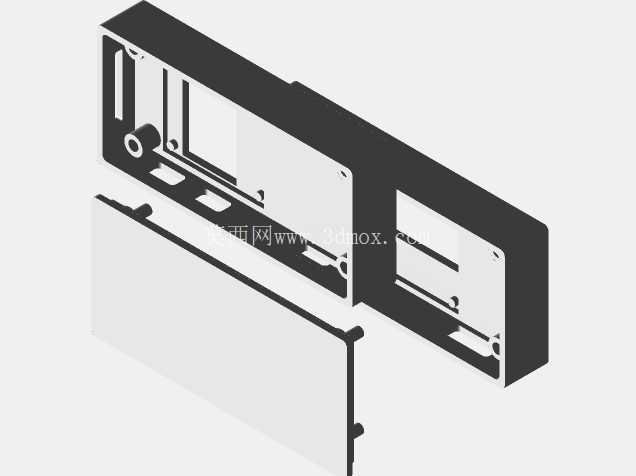

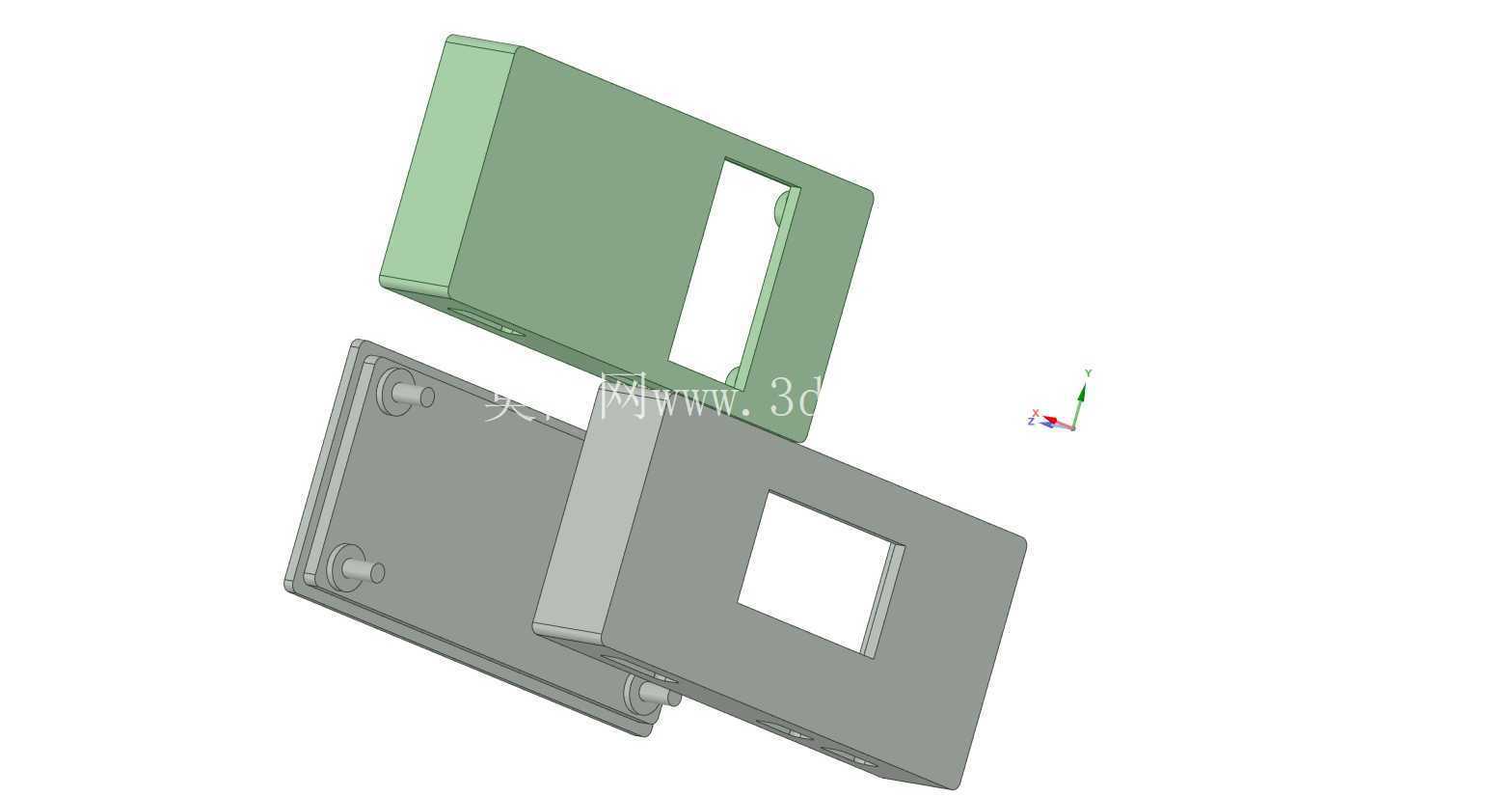

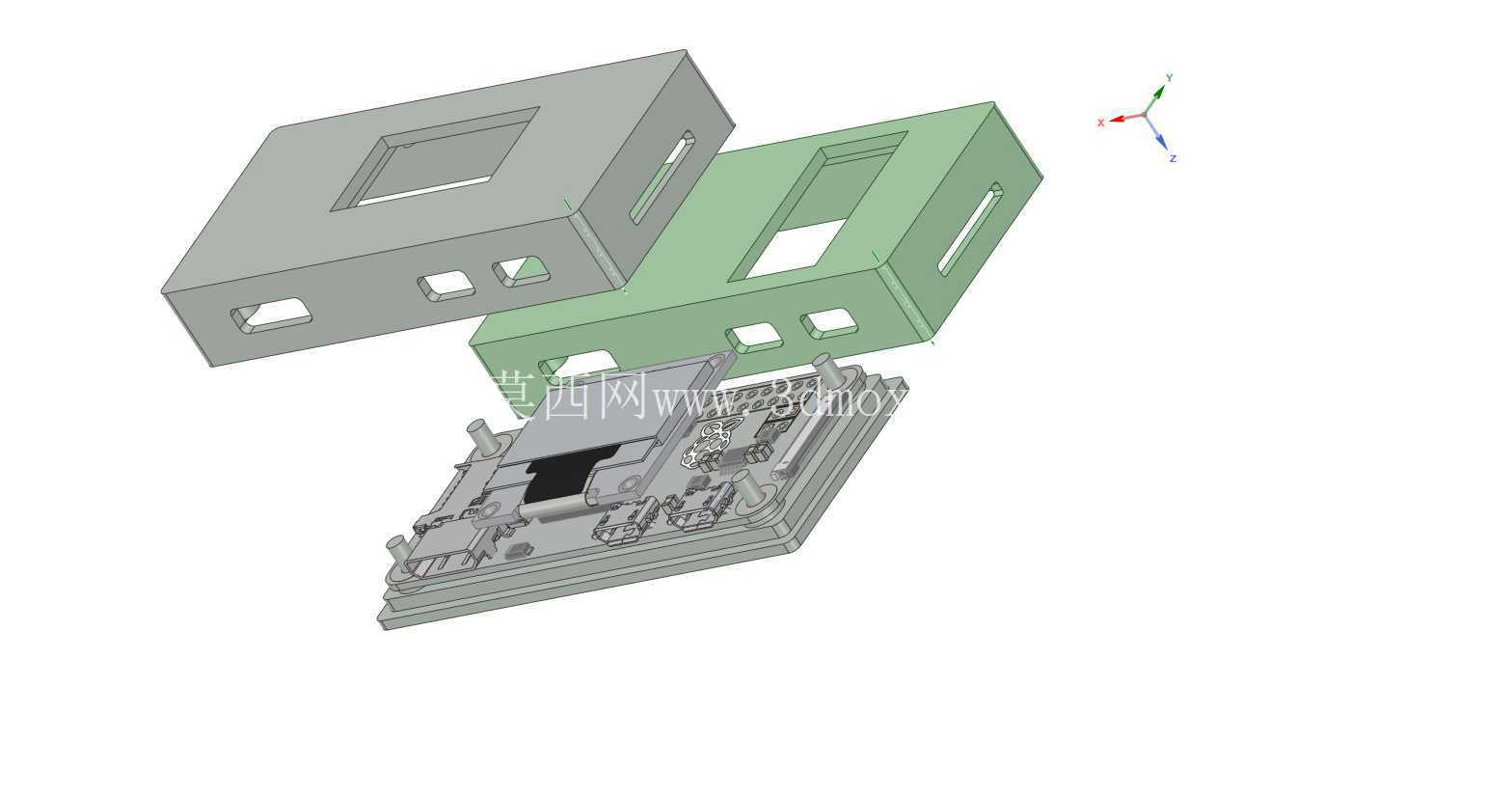

　　这套分体式壳体结构，主要面向嵌入式开发场景下树莓派Zero、Zero2核心板的装机防护需求，日常在桌面级嵌入式原型验证、小型物联网终端搭建、便携数据采集节点制作这类场景里，能直接给核心板提供可靠的物理防护，同时预留出屏幕安装位，不用额外开孔改造就能直接搭载0.96英寸OLED显示屏做状态输出。从结构设计逻辑来看，壳体采用上下分层加中框承托的三段式布局，最下层的基座直接对应树莓派核心板的安装孔位做了定位柱，核心板放上去之后不会出现横向窜动，所有外接接口的位置都在基座侧壁做了精准对位的开口，不管是Micro USB供电口、Mini HDMI接口还是GPIO排针的引出位置，都没有多余的遮挡，插接线材的时候不需要额外调整板件位置。

　　中间的承托层专门给OLED屏幕做了嵌入式安装槽，屏幕放进去之后表面和上盖的视窗面齐平，不会出现内凹积灰或者外凸磕碰的问题，屏幕的FPC排线位置预留了足够的走线路径，不会出现排线被壳体压折导致接触不良的情况。上下壳体的对接位置做了嵌入式止口，拼合之后接缝均匀，没有明显的错位缝隙，既可以用螺丝穿过预留的固定柱锁紧，也适合3D打印之后做卡扣式的免螺丝装配，日常拆装调试内部板件的时候操作效率很高。从安装边界来看，整套壳体的外形尺寸完全贴合核心板加屏幕的叠加尺寸，没有多余的冗余空间，整体体积非常小巧，不管是集成到小型便携设备内部做内置核心控制单元的防护，还是直接作为独立的迷你终端外壳放在桌面使用，都不会占用过多安装空间。侧壁预留的开槽除了对应板载接口之外，还兼顾了散热需求，核心板长时间高负载运行的时候，空气可以通过侧壁开槽形成对流，不用额外加装散热风扇就能满足常规工况下的散热要求，避免因为密闭空间积热导致核心板降频运行。上盖的视窗开口尺寸刚好匹配0.96英寸OLED屏幕的显示区域，边缘做了微小的倒角处理，不会刮花屏幕表面的偏光片，同时视窗位置的厚度做了减薄处理，就算不额外加装透明保护片，也能清晰看到屏幕上显示的运行参数、状态提示信息。

　　在实际使用场景里，这套壳体可以直接用于小型环境监测节点的外壳，核心板采集到的温湿度、空气质量数据可以直接通过前置的OLED屏实时显示，不用外接显示设备就能直接读取数值；也可以用于桌面级迷你状态监控终端，对接电脑或者服务器的运行数据，实时显示CPU占用、网络状态这类信息；在嵌入式教学场景里，这套壳体也能给学生搭建的实验项目提供规整的防护，避免裸板在实验过程中出现短路、元件磕碰损坏的问题。设计过程中特意规避了常规3D打印壳体容易出现的翘曲影响装配的问题，所有壁厚都控制在1.5-2mm区间，既保证了壳体的结构强度，日常拿取的时候不会因为轻微挤压出现变形，也不会因为壁厚过大导致3D打印过程中出现收缩不均、装配错位的问题。

　　所有固定柱的内径都匹配常用的M2自攻螺丝，打印完成之后不需要做额外的攻丝处理，直接拧入螺丝就能完成紧固，对于个人开发者来说，用普通的FDM3D打印机就能直接制作，不需要特殊的打印支撑，大部分位置都可以做到无支撑打印，减少后期处理的工作量。壳体内部没有多余的加强筋结构，避免干涉核心板上的贴片元件，尤其是核心板背面的焊接元件位置，都做了对应的避空设计，板件装入之后不会出现元件被壳体顶住导致板件弯曲、焊点脱焊的问题。屏幕安装槽的尺寸公差控制在0.2mm以内，常规市售的0.96英寸I2C接口OLED屏都可以直接嵌入，不需要额外做打磨调整，屏幕的固定可以用少量双面胶辅助，也可以依靠上下壳体拼合之后的压力直接固定，不会出现屏幕松动移位的情况。
