金属离心式叶轮扇叶结构设计

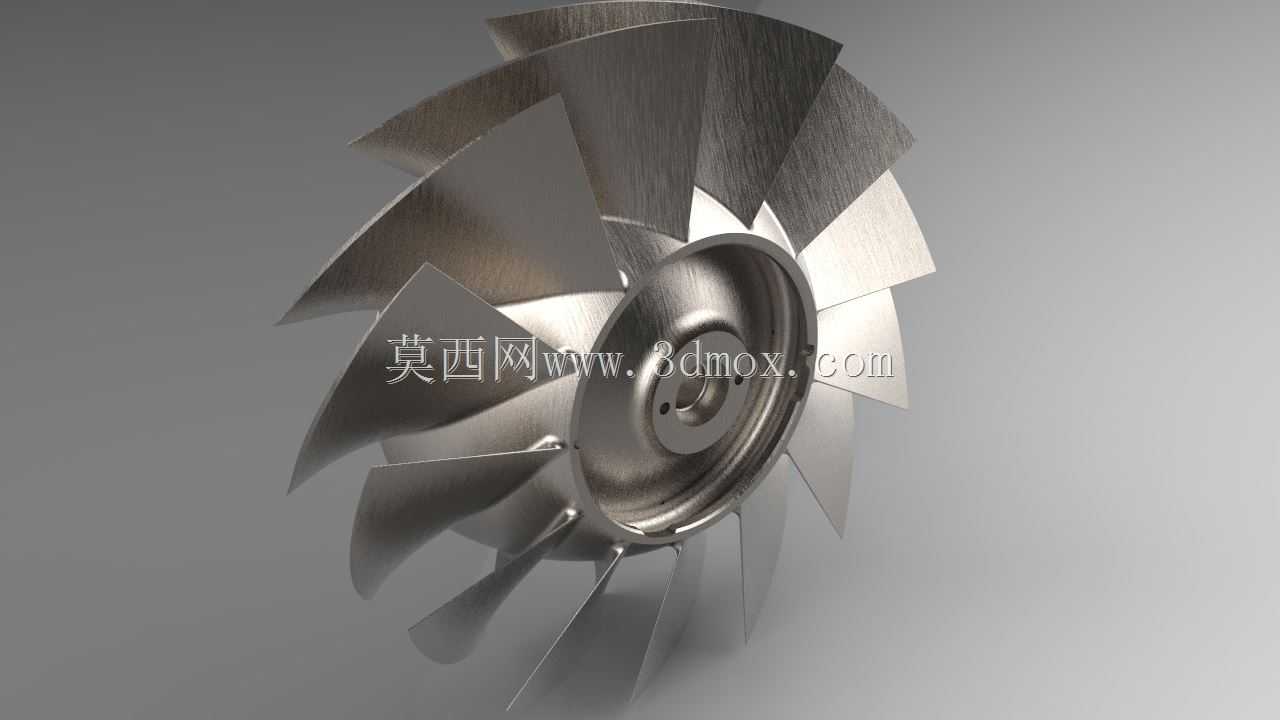

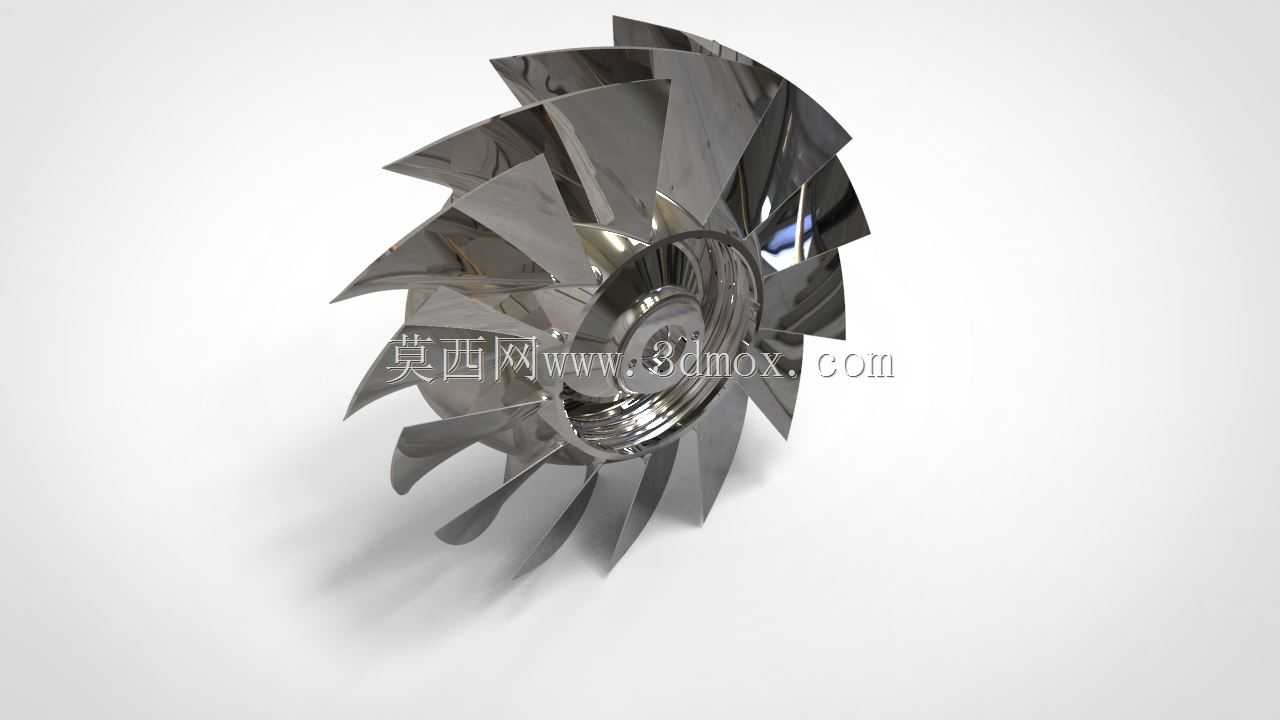

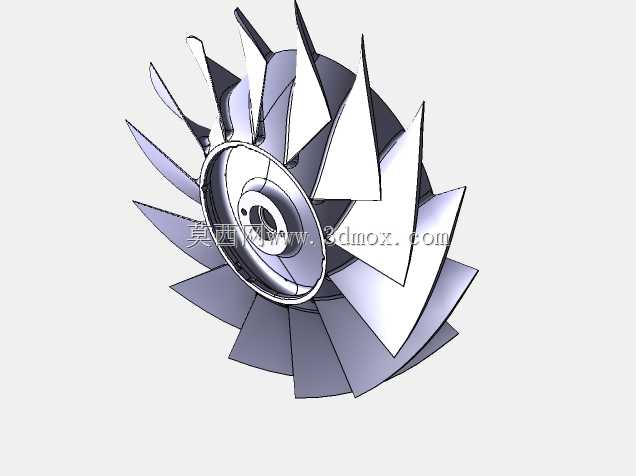

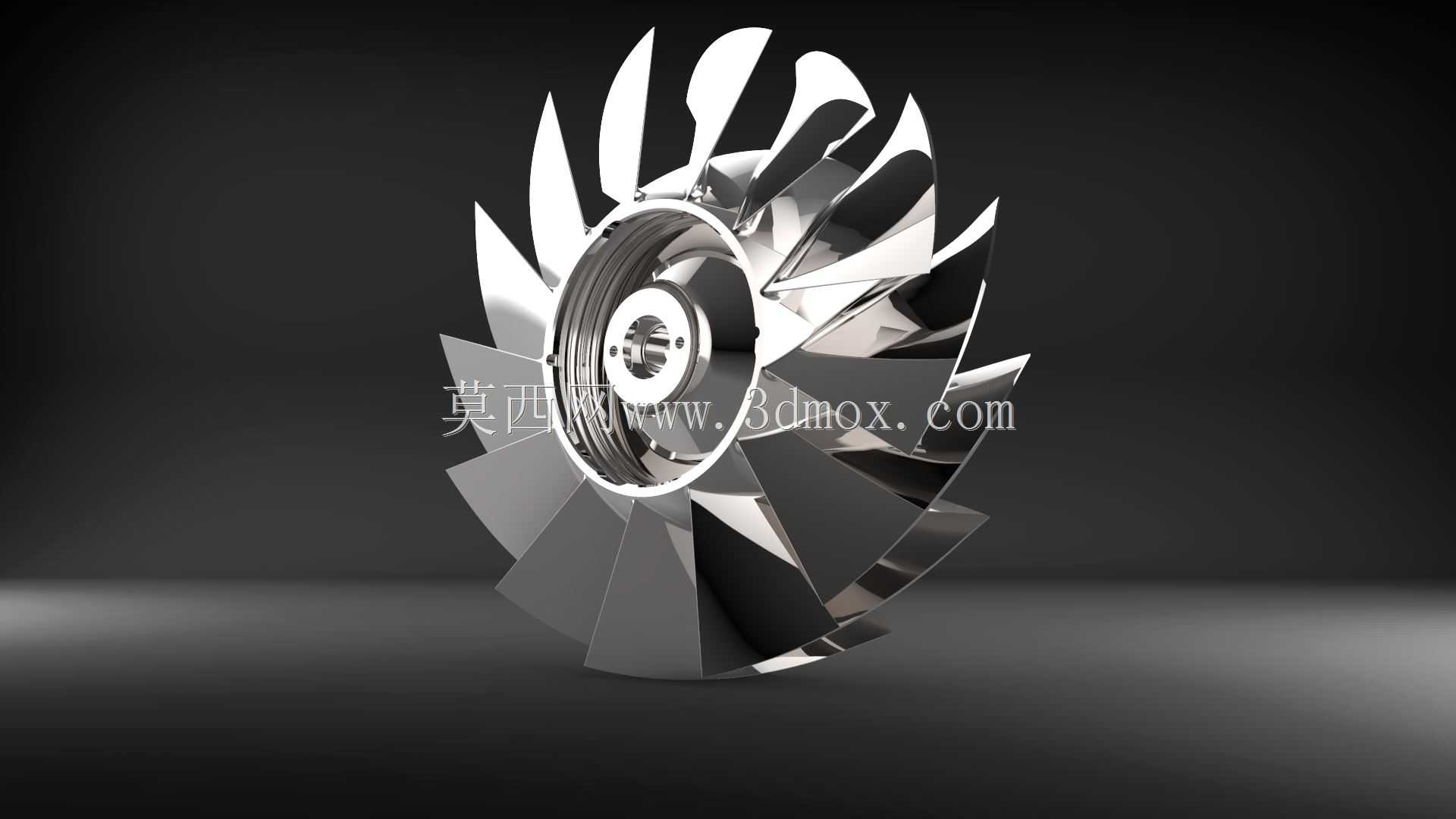

该扇叶属于离心式流体输送核心构件，主要应用在工业通风、设备散热、流体增压类场景中，常见于厂房排风系统、工业设备冷却风道、小型涡轮增压单元的动力端，承担着将输入轴的旋转机械能转化为流体压能与动能的核心作用，直接决定整套流体输送系统的风压、流量与运行效率。从结构设计逻辑来看，叶片采用后向式空间扭曲构型，每片叶片的进风侧与出风侧做了连续的曲面过渡，能够在叶轮高速旋转时减少气流入口处的冲击损失，避免气流在叶道内形成涡流区，降低运行过程中的气动噪声与能量损耗。轮毂部分采用中心带安装孔的盘式结构，安装孔周边预留了定位止口与螺栓连接位，能够与驱动电机的输出轴实现精准同轴配合，安装时可通过止口保证叶轮的径向跳动量控制在合理区间，避免高速旋转时出现动平衡超标引发的振动问题。叶片与轮毂的连接区域做了圆弧过渡处理，能够分散高速旋转时叶片根部承受的离心力载荷，避免应力集中导致的叶片疲劳断裂，提升构件的长期运行可靠性。从安装边界来看，该叶轮的径向尺寸适配常规蜗壳的内腔间隙要求，轴向宽度可匹配对应规格风机的进风口导流罩位置，安装时需保证叶轮端面与进风口的轴向重叠量符合设计要求，间隙过大会导致气流回流降低效率，间隙过小则容易出现运转剐蹭。叶片的前缘做了薄化处理，能够降低气流切入时的阻力，尾缘则保持了合适的厚度，兼顾结构强度与气流流出的平顺性。在实际选型应用中，这类金属材质的叶轮可适配较高的运行转速，相比塑料叶轮耐受更高的工作温度，可用于输送无腐蚀性的气体介质，在工业除尘、设备冷却、通风换气等场景中能够长期稳定运行。建模过程中对叶片的曲面曲率做了连续校验，保证叶道截面从入口到出口的通流面积变化符合流体运动规律，同时对整体结构做了动平衡配重的预留设计，可在完成加工后通过端面去重的方式实现高精度动平衡校正，降低运转时的振动传递。
