GROW R502-A圆形指纹识别扫描模块结构

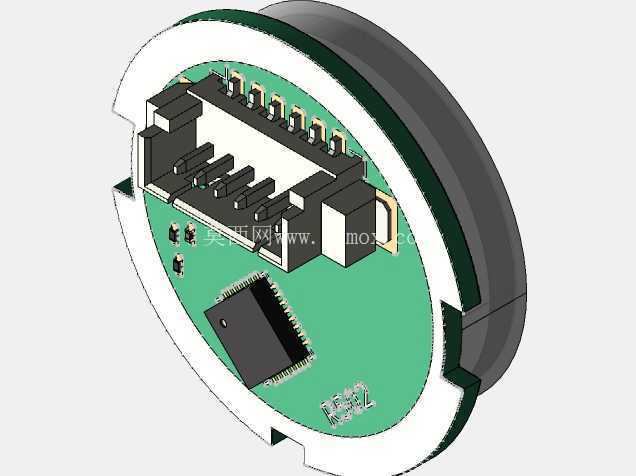

　　在做嵌入式身份识别终端的结构适配时，很多工程师都会卡在指纹采集模块的安装位匹配上——尤其是采用圆形嵌入式安装的一体化终端，比如智能门锁、门禁考勤面板、工控权限操作端、储物柜电控锁这些场景，选对采集模块的安装基准，能省掉至少两轮的壳体改模成本。这次拆解复现的R502-A指纹扫描模块，是市面上应用占比不低的一款圆形光学采集模组，做结构建模的时候最先要抓的就是它的安装边界：整个采集面是正圆形外露设计，外圈带一圈限位台阶，装配的时候这个台阶刚好卡在面板开好的安装孔位上，不会出现模组往壳体内部塌陷的问题，背面的连接引脚座是偏置布局，不是在圆心正后方，这一点很多新手建模的时候容易搞错位置，导致后期走线的时候和壳体内的加强筋、主控板位置撞件。

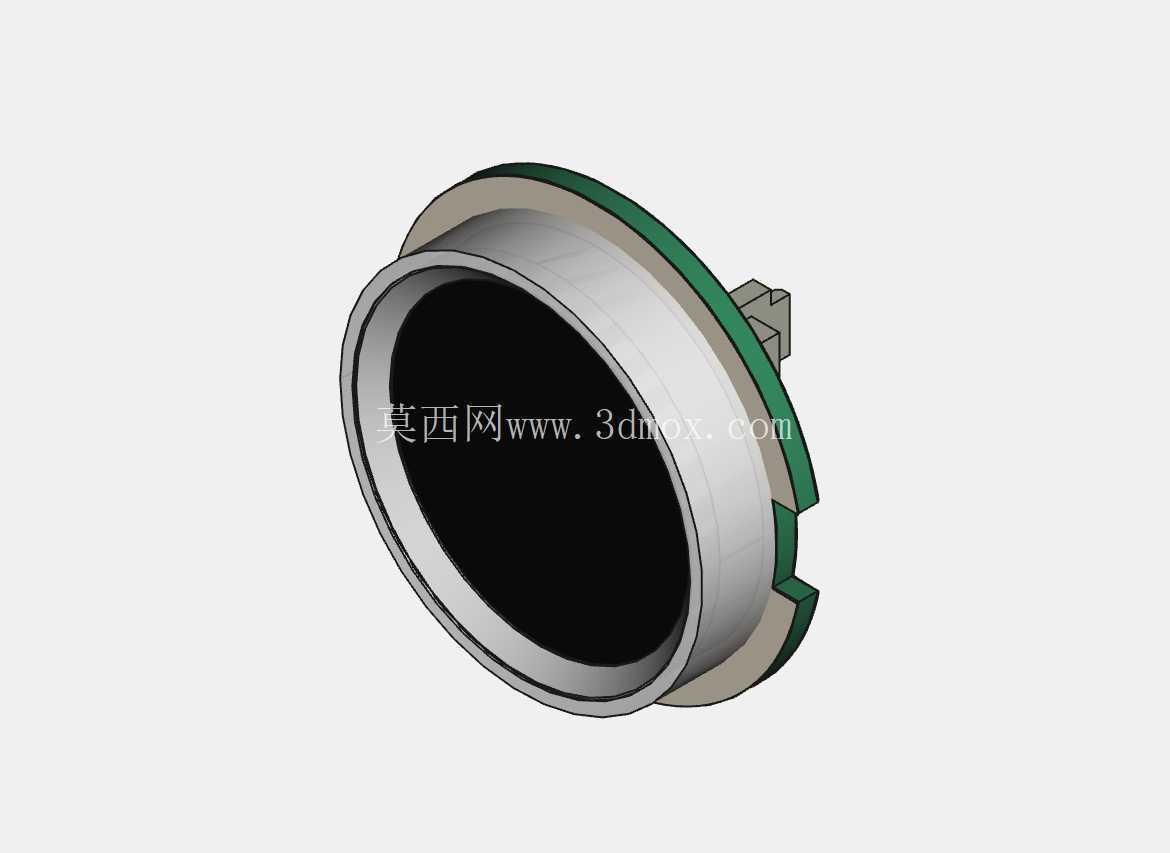

　　从实际使用场景来说，这款模组的光学采集窗口是下沉式设计，窗口边缘做了微小的倒角过渡，手指按上去的时候不会有硌手的棱角，日常使用中哪怕手指带少量汗渍或者浅度磨损，光学采集头也能捕捉到足够的指纹纹理特征，结构设计上采集窗口的外圈密封边是和壳体安装面贴合的关键位置，建模的时候要在这里预留0.15mm左右的密封胶槽，方便后期装配的时候打胶做IP54级别的防尘防水，毕竟很多户外门禁或者小区智能锁的使用环境，难免会遇到溅水、落灰的情况，密封位的尺寸留不对，后期很容易出现灰尘进入采集面内部导致识别率下降的问题。

　　做三维建模的时候，要注意模组的整体厚度方向的尺寸链：从采集面最前端到背面引脚座的最末端，整个厚度尺寸要和壳体的内部安装空间做匹配，尤其是引脚座的出线方向，要给FPC软排线预留足够的弯折半径，不能硬折排线导致内部线芯断裂。很多人做结构的时候只看模组本体的厚度，忽略了排线弯折需要的空间，最后装完主控板才发现排线被压在壳体和板子之间，用不了多久就会出现接触不良的故障。另外模组侧面的几个卡扣位是和安装固定环配合的，建模的时候卡扣的拔模角度要做对，不然固定环卡进去之后容易松脱，或者拆卸的时候把卡扣掰断。

　　从功能适配的角度来说，这款圆形模组的安装孔位是通用标准尺寸，很多同规格的光学指纹模组都能互换安装，所以在做壳体设计的时候，按照这个模组的安装边界做孔位，后期如果要更换同规格不同品牌的模组，不需要重新开模，能大幅降低供应链的替代风险。采集面的黑色区域是光学棱镜的外露部分，建模的时候这个面要比周围的面板面低0.2mm左右，避免日常使用中其他物体刮花棱镜表面，毕竟棱镜一旦刮出划痕，采集到的指纹图像就会出现干扰纹路，直接影响识别通过率。背面的金属屏蔽罩是和模组本体固定在一起的，建模的时候不要忽略屏蔽罩的边缘倒角，不然装配的时候容易刮伤排线的绝缘层，造成短路隐患。

　　在做不同场景的适配时，比如用在保险柜面板上，安装位周围要预留足够的手指操作空间，不能让模组太靠近面板边缘，不然手指按上去的时候会被面板边缘挡住，没法把指纹核心区域对准采集窗口；如果是用在考勤机上，模组的安装角度要稍微向上倾斜15度左右，符合人站立按手指的自然角度，这时候建模就要把模组的安装倾斜角和内部的固定筋位一起做出来，不要做成垂直安装，不然用户操作的时候要刻意弯手腕，使用体验会很差。另外模组的供电和通讯引脚定义是标准化的，结构建模的时候不用去改引脚座的位置，只要保证引脚座和主控板之间的连接排线长度足够，走线路径上没有尖锐的结构棱边割线就行。

　　很多刚接触生物识别终端结构的工程师，容易把指纹模组的安装位做的过于紧凑，不留装配公差，实际生产的时候因为注塑件的收缩变形，很容易出现模组装不进去，或者装进去之后歪掉的情况，所以在建模的时候，安装孔的直径要比模组外圈的限位台阶直径大0.2mm的装配间隙，径向预留调整空间，固定环的压紧量要控制在0.3mm以内，既保证模组不会晃动，又不会因为压的太紧导致棱镜受力出现应力纹，影响采集成像。还有就是模组背面和主控板之间要预留至少2mm的散热间隙，虽然指纹模组的工作功耗不高，但长时间连续工作的时候，背面的处理芯片还是会有少量发热，留够间隙能避免热量堆积传导到棱镜表面，在温差大的环境下棱镜表面起雾，导致识别失灵。
