带RGB矩阵与六轴传感器的ESP32S3开发板

　　在嵌入式开发与小型智能交互装置的落地场景中，这类集成了显示与姿态感知能力的主控板往往能大幅缩减原型验证的周期，很多做桌面交互小装置、可穿戴体感外设、小型状态指示终端的开发者，之前都需要单独采购主控核心、LED点阵模块、姿态传感器，再通过飞线或者堆叠板的方式完成组装，不仅整体体积难以控制，连接可靠性也会随着外接模块的增多而下降，很容易在调试阶段出现接触不良、信号干扰的问题。这款集成式主控板的设计出发点，就是把常用的外设直接整合在核心板上，省去外接模块的繁琐步骤。

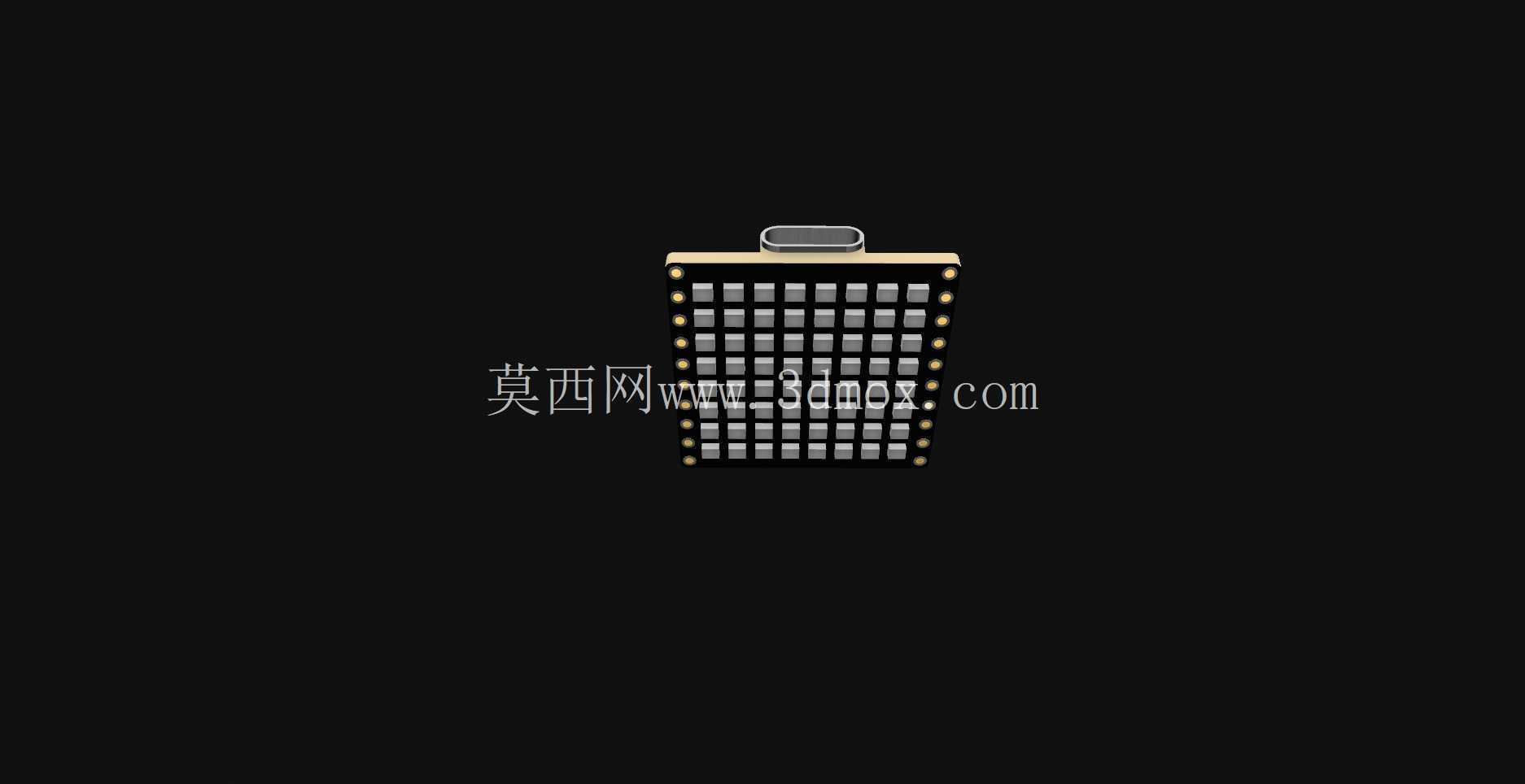

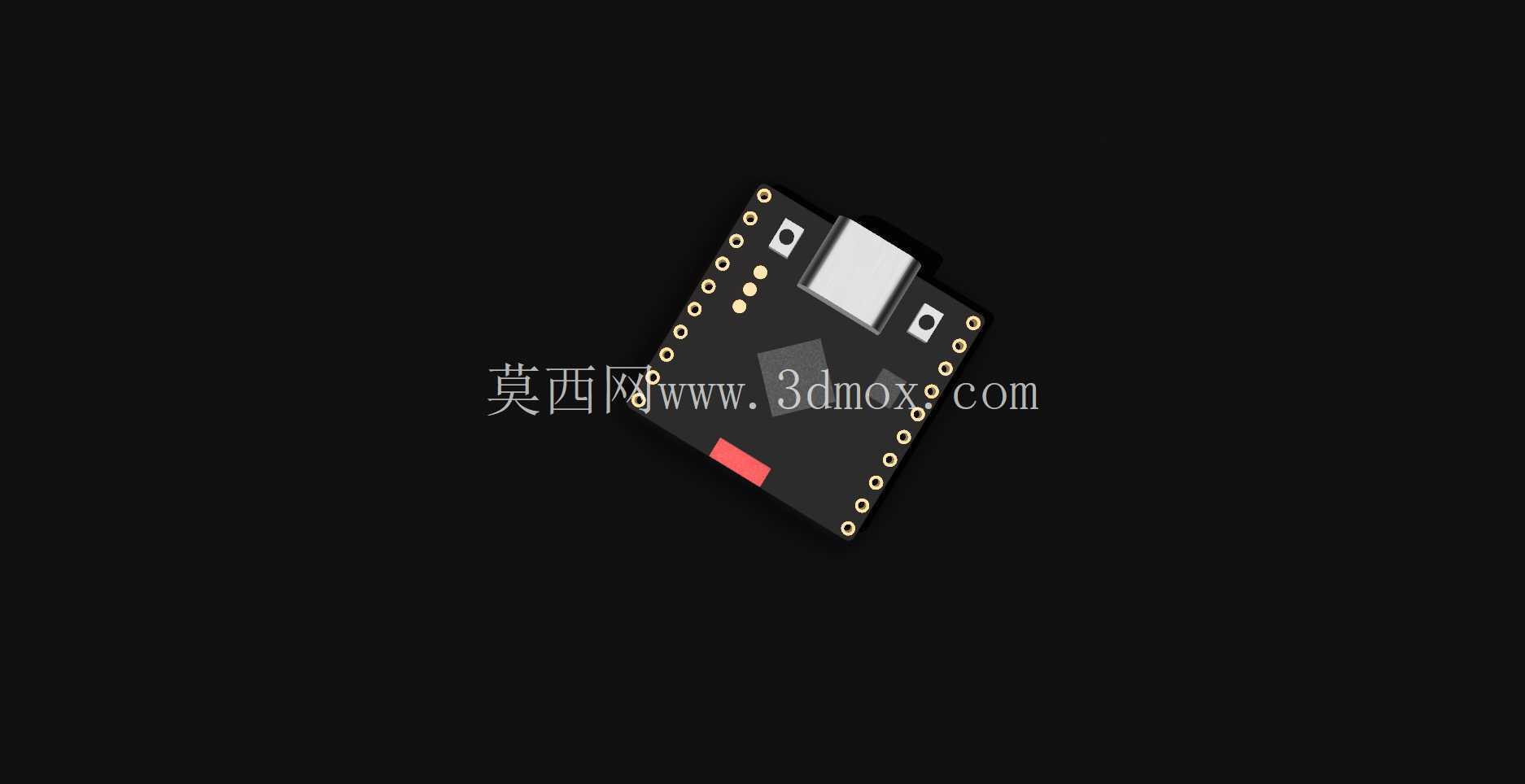

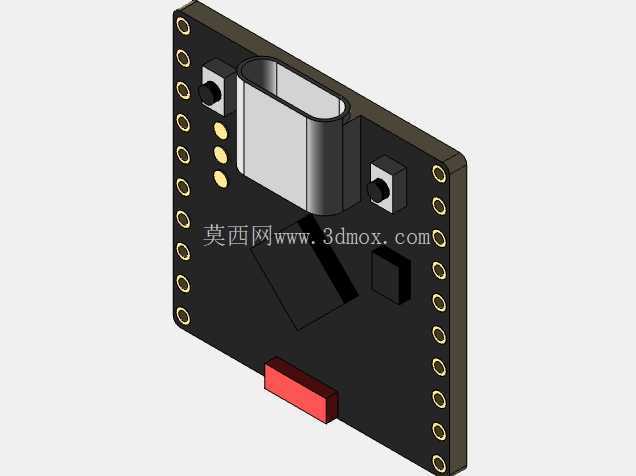

　　从板载配置来看，底部排布的8x8 RGB LED矩阵可以直接作为状态输出界面，不需要额外外接显示屏就能完成简单的字符、图案、色彩状态提示，适合做小型设备的运行状态指示、交互反馈输出，比如小型桌面摆件的动态效果展示、便携检测设备的数值提示、智能按键的状态反馈都能直接通过这块矩阵完成。板载的QMI8658C六轴传感器包含三轴加速度与三轴角速度检测能力，可以直接获取板卡的姿态、运动、振动数据，不需要额外外接姿态检测模块，就能实现体感交互、姿态识别、振动检测这类功能，比如做手持体感控制器、小型姿态检测节点、运动触发的交互装置时，直接调用板载传感器的数据即可，不需要额外做传感器的校准电路与接线。结构设计上，板卡采用标准的排针引出布局，两侧的焊盘孔位兼容常规的2.54mm排针间距，既可以直接焊接排针插在面包板上做原型调试，也可以通过排针直接焊接在定制载板上，集成到最终的产品结构里，安装边界可以参考常规ESP32核心板的尺寸，Type-C接口布置在板卡侧边，不会和上下方的排针安装产生干涉，插拔数据线的时候不需要额外预留避让空间，板上的复位、用户按键都布置在边角位置，方便调试的时候手动触发。

　　设计过程中需要考虑板载元件的高度差，Type-C接口的金属外壳高度、LED矩阵的厚度、传感器芯片的封装高度都要做统一的堆叠校核，避免外壳装配的时候出现元件顶壳的问题，板卡四角的安装孔位可以配合铜柱完成固定，在小型外壳里的安装定位不需要额外做固定支架，直接通过铜柱锁附就能完成可靠固定。实际使用场景里，这类集成板卡很适合快速验证创意原型，不需要再单独采购各个模块做堆叠，从结构设计的角度看，一体化的板卡布局减少了外接连线带来的结构冗余，整体厚度可以控制在很低的水平，做便携类装置的时候可以有效压缩产品的整体体积，板上的电源走线、信号走线都在设计阶段完成了阻抗匹配与干扰屏蔽，RGB矩阵的高速信号、传感器的I2C信号、主控的射频信号之间不会出现互相干扰的问题，比手工飞线连接的模块稳定性高很多。

　　对于做小型智能硬件开发的结构工程师来说，这类集成板卡的三维模型可以直接导入到产品外壳的设计文件里，直接校核安装空间、接口位置、按键避让，不需要自己对着 datasheet 逐个绘制元件模型，能大幅缩短结构设计的周期，避免因为元件尺寸估算错误导致外壳开模后出现装配干涉的问题。板卡上的各个元件布局都做了合理化排布，发热相对较高的主控芯片位置远离传感器与LED矩阵，避免长时间运行的时候热量传导导致传感器温漂过大，影响姿态检测的精度，电源输入部分的滤波电容布置在接口附近，能有效抑制外接电源的纹波，保证RGB矩阵显示的时候不会出现因为供电不稳导致的频闪问题。
