无人机CAN总线PWM信号适配节点板

　　在无人机飞控外设拓展、多旋翼舵机与电调集群控制场景中，总线信号与执行端驱动信号的适配一直是外设集成的核心痛点，传统分线式PWM布线不仅重量冗余，长距离传输下的信号衰减也会直接影响舵机响应精度，这款适配节点正是针对这类工程痛点设计的CAN总线转PWM信号转换硬件。从实际装机使用逻辑来看，该节点直接挂载在Cyphal或DroneCAN总线上，无需额外布设从飞控端引出的多路PWM信号线，仅通过两根CAN总线线缆即可完成飞控与多个执行端的信号交互，能大幅简化无人机机身内部的布线复杂度，降低线束重量占比，这对寸土寸金的小型无人机、穿越机以及工业级巡检无人机的载重优化而言有明确的工程价值。

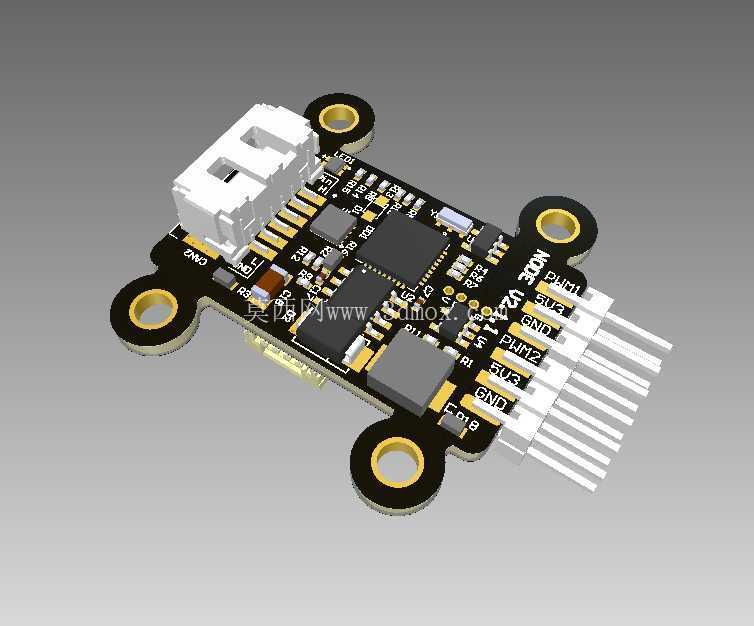

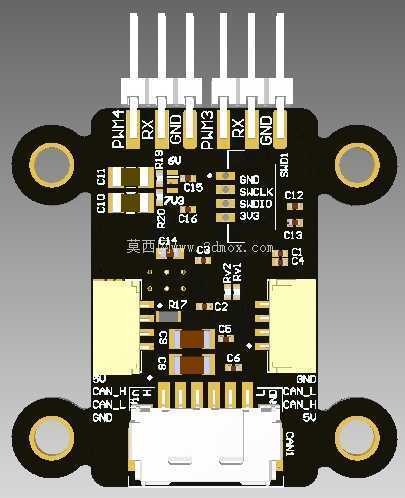

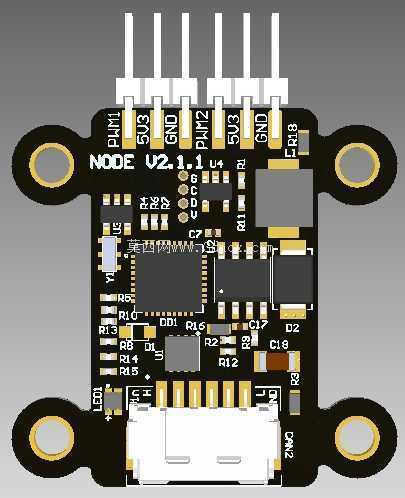

　　功能层面，节点内置DC-DC电源转换模块，可直接从总线取电为外接舵机供电，无需额外为舵机布设独立供电线路，板载的两路主通道可直接连接标准执行器，根据固件配置的差异，还可启用两路辅助通道，既可以作为实验性IO通道使用，也可配置为UART通道对接FLAME ESC系列电调，实现转速、电压等运行参数的实时回传，形成完整的控制闭环，而非单向的信号输出。硬件接口上配置了2路UCANPHY Micro规格的JST-GH 4接口，以及2个6pin Molex接口，可兼容市面上主流的微型舵机、小型电调的接插件规格，无需额外制作转接线缆，降低装机调试的工作量。

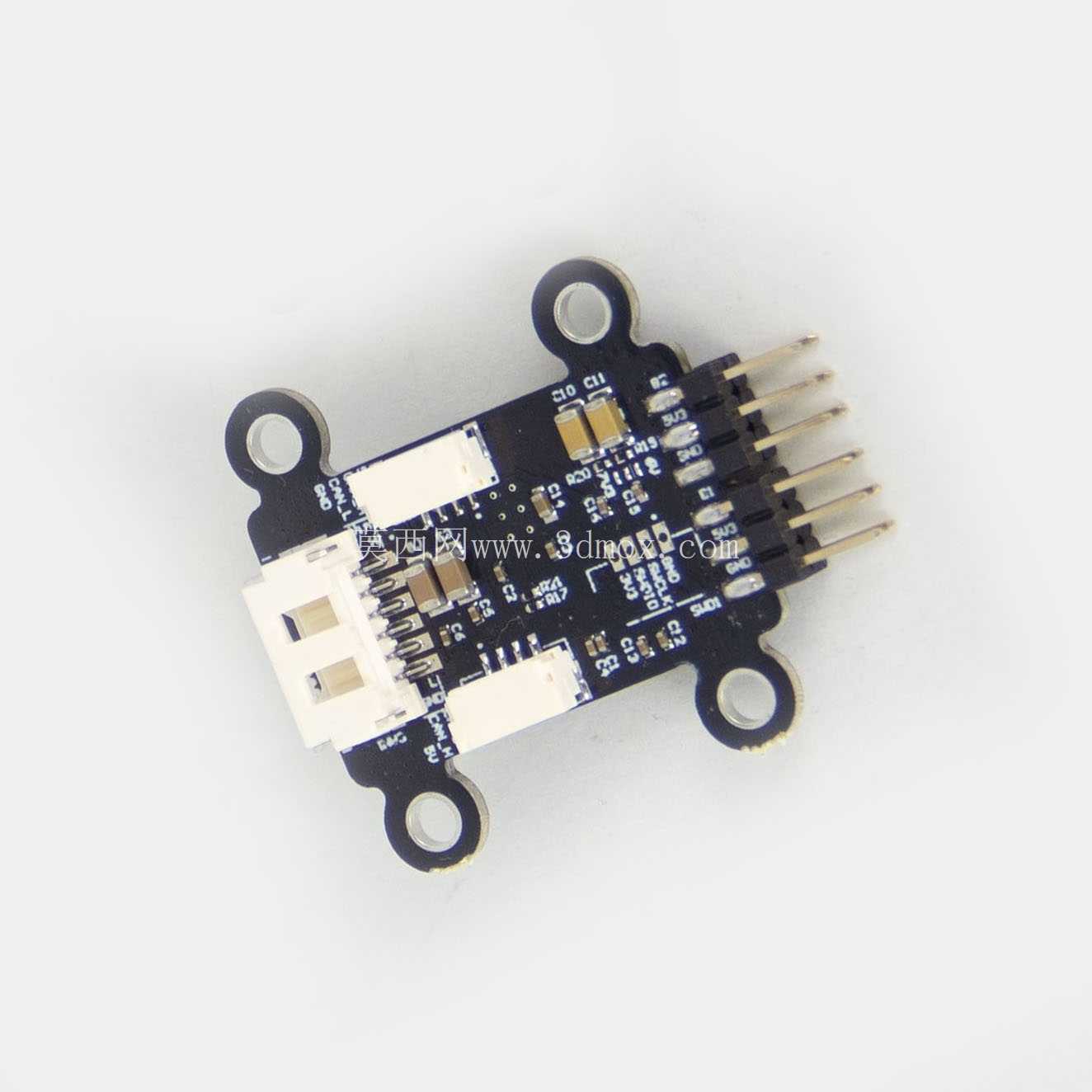

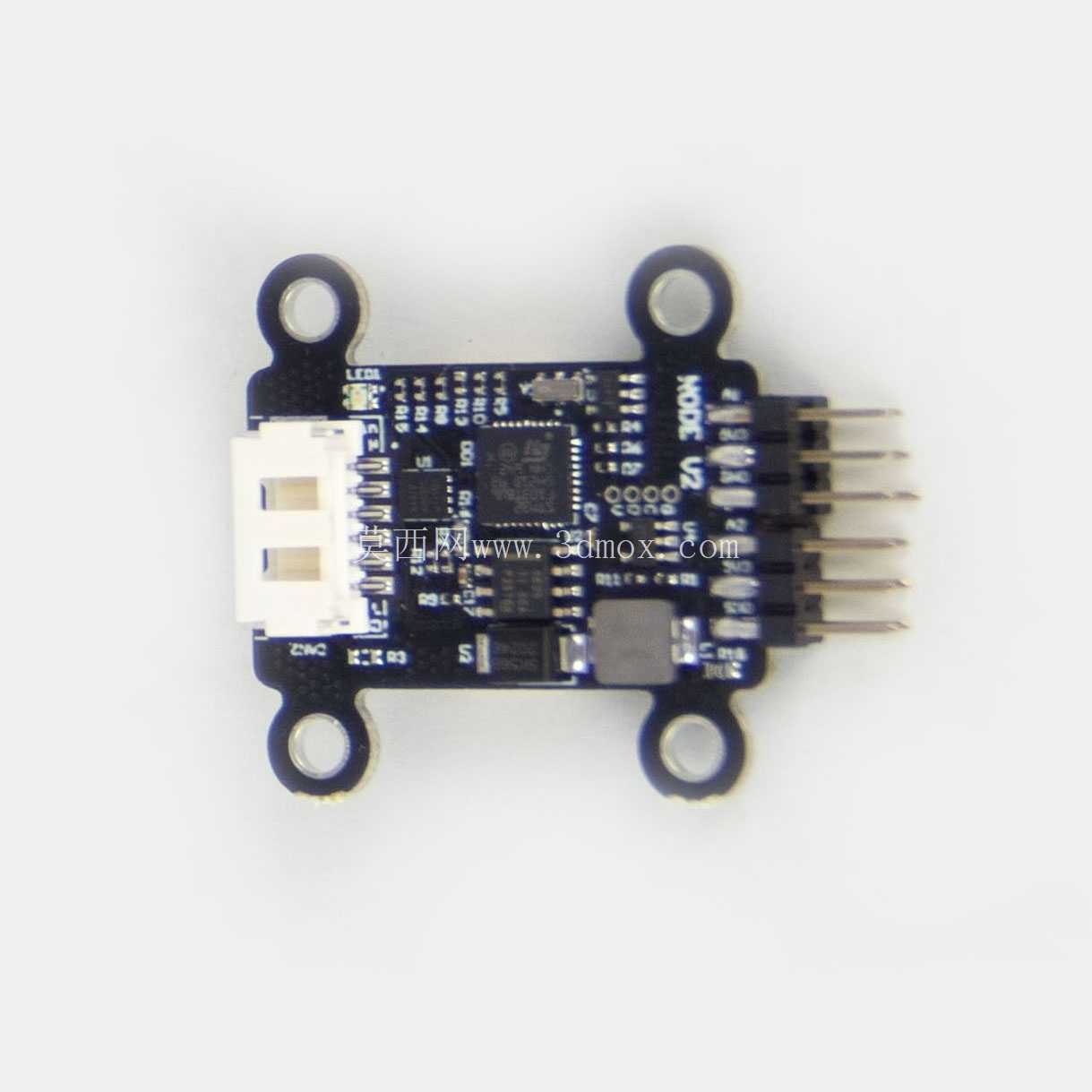

　　从结构设计维度看，整板采用长条形布局，四个角位设置了标准安装孔，可直接通过M2螺丝固定在无人机的碳纤机架预留孔位上，无需额外设计安装支架，整板外形尺寸控制在42x27x12毫米，裸板重量仅5克，不会给小型无人机带来明显的载重负担，安装边界可适配绝大多数轴距150mm以上的多旋翼无人机、固定翼航模的机身内部安装空间，不会与机架上的电调、图传、GPS模块等其他外设产生结构干涉。板上的接插件全部采用侧插布局，接线后线缆可顺着机架碳管方向排布，不会出现线缆向上凸起遮挡GPS天线、图传天线的问题，结构布局充分考虑了无人机装机的实际空间约束。

　　在飞控兼容性上，该节点可直接适配PX4以及基于Ardupilot固件开发的各类自驾仪，无需对飞控固件进行深度二次开发，仅需在地面站中完成简单的外设参数配置即可识别节点，输出对应通道的PWM控制信号，对于做无人机外设集成、定制化无人机开发的结构工程师而言，可直接将该节点纳入标准BOM清单，无需从零开始设计CAN转PWM的适配电路，大幅缩短定制机型的开发周期。实际使用中，节点的信号转换延迟控制在毫秒级，完全满足舵机姿态控制、电调转速调节的实时性要求，内置的DC-DC模块可支持2S到6S的宽电压输入，适配绝大多数无人机的动力电压范围，输出端可稳定提供4V电压为舵机供电，避免因总线电压波动导致舵机抖舵、响应异常的问题。

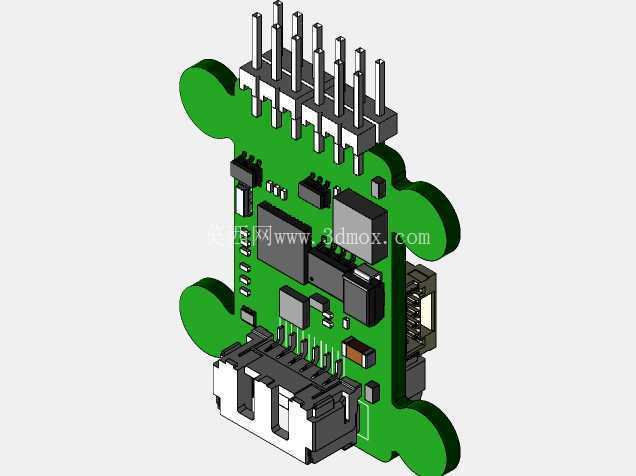

　　从三维建模的角度来看，该模型完整还原了板上所有元器件的外形高度、接插件的插拔空间以及安装孔的位置精度，在做无人机整机结构装配仿真时，可直接导入模型完成虚拟装配，提前验证安装位是否与其他部件存在干涉，接插件位置是否方便布线，避免装机时才发现结构冲突导致的返工。模型对板上的排针、接口、固定孔的尺寸公差都做了精准还原，可直接用于安装支架的适配设计，无需再对实物进行逆向测绘，能有效提升结构设计阶段的工作效率。
