多功能鱼竿固定夹持支架结构设计

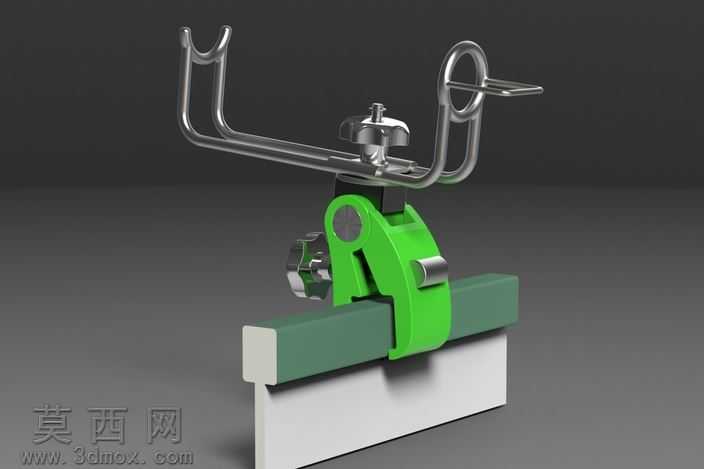

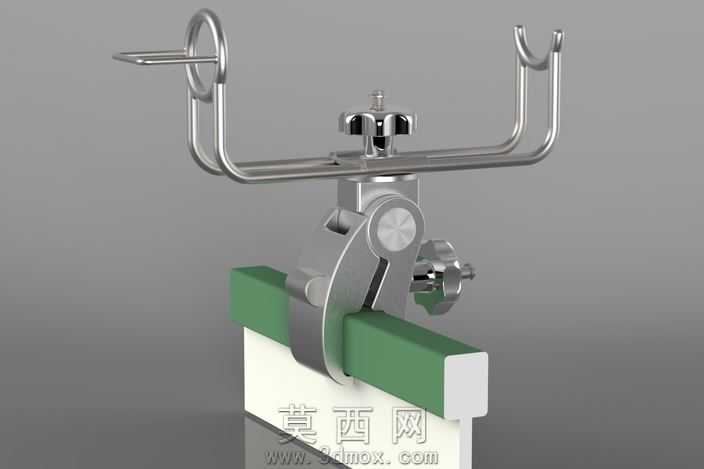

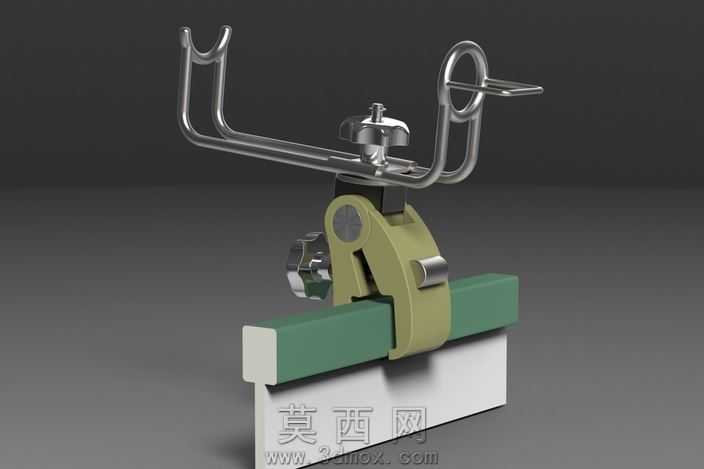

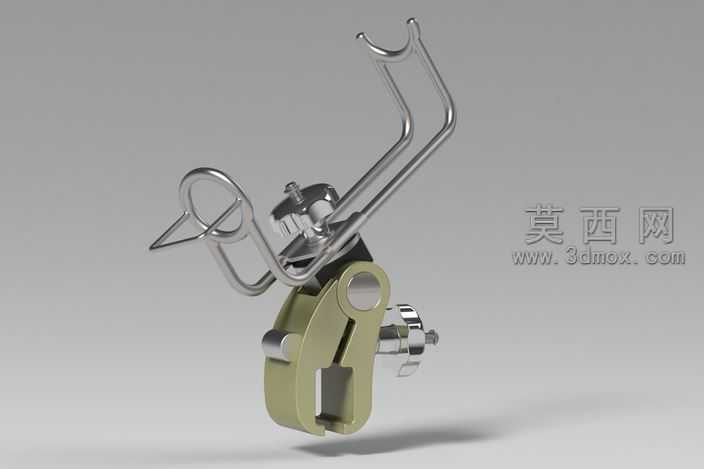

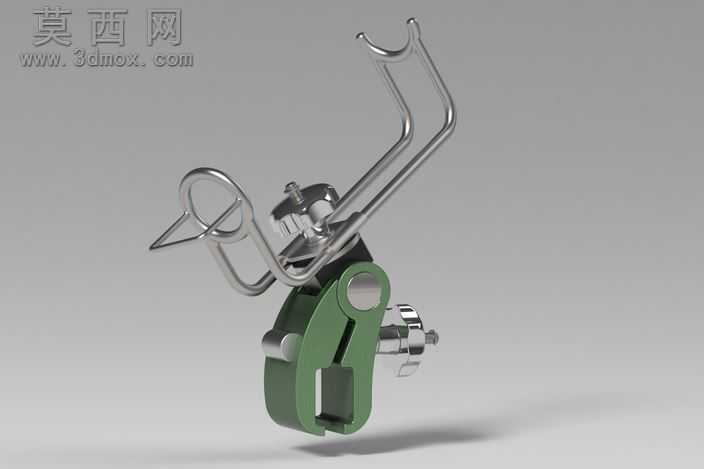

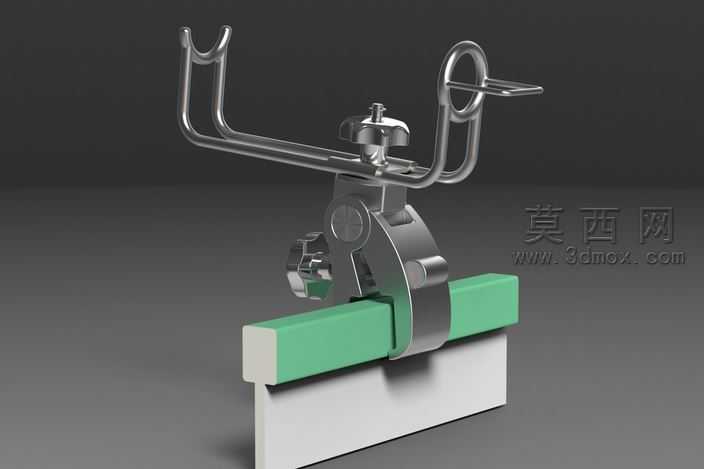

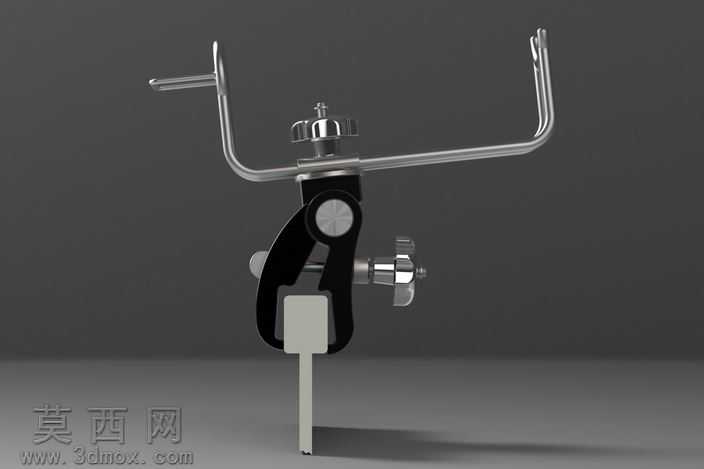

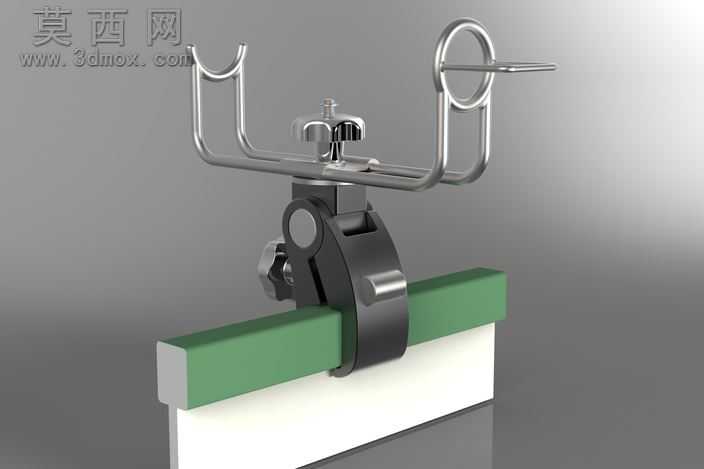

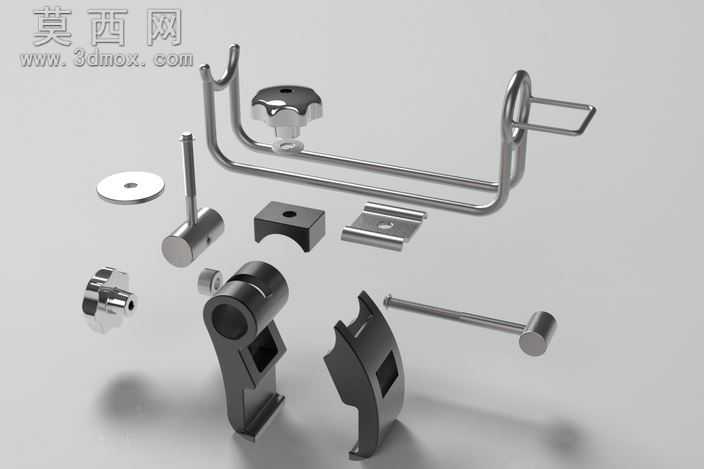

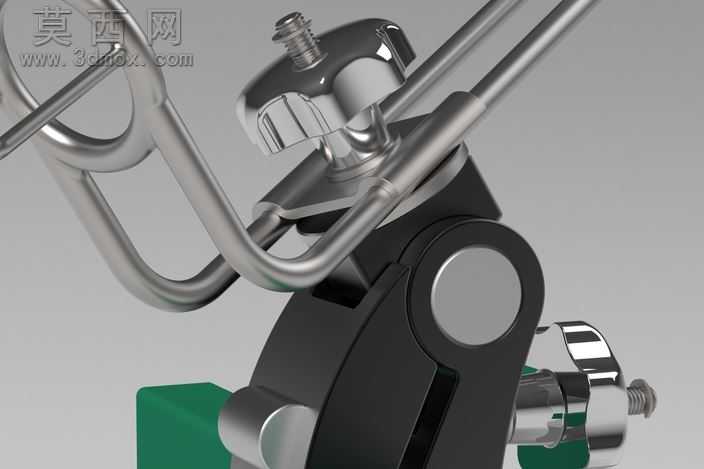

本作品为渔具配套使用的鱼竿固定夹持支架，整体采用三维参数化建模方式完成全结构设计，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保各活动部件可顺畅实现调节动作。模型主体夹持基座采用压铸铝材质设计，建模时还原了阳极氧化抛光的表面质感，渲染阶段为金属基座赋予细腻的哑光磨砂绿漆面效果，还原工业产品的真实涂装质感。上方的支撑杆件采用不锈钢材质建模，通过折弯特征还原金属线材的弯折形态，渲染时为不锈钢部件添加高反射金属材质，精准呈现抛光不锈钢的亮面金属质感。结构设计上，基座预留通用夹具卡槽，可适配不同厚度的钓台、船舷等安装基面，侧面设置旋钮锁紧结构，采用DIN标准铝制旋钮搭配不锈钢螺丝，建模时还原了螺丝的螺纹细节与旋钮的防滑纹理，旋转旋钮即可实现基座的快速锁紧固定。上方的鱼竿支撑臂采用可调角度设计，设置多档位定位结构，可实现横向140毫米范围的位置调节，360度水平旋转调节，以及50度、45度两档俯仰角度定位，满足不同垂钓场景下的鱼竿支撑角度需求。支撑臂前端设置开口式鱼竿托结构，搭配弹性金属挡圈，可快速取放鱼竿同时防止鱼竿滑脱，前端的金属导尖做了圆滑过渡处理，避免刮伤鱼竿表面。整体建模过程中对所有活动连接轴、铰接位的配合间隙做了精准设定，渲染阶段采用柔和的影棚布光，突出金属部件的反光层次与基座的漆面质感，完整呈现产品的工业设计细节与结构功能特点，可直接用于产品展示、结构验证或生产加工参考。
