工业级超高频RFID集成天线结构设计

　　做仓储自动化项目的结构设计时，超高频RFID天线的选型和安装适配是绕不开的环节，这次做的这款集成UHF RFID天线，是针对工业现场固定读写场景做的一体化结构设计，先从实际落地的场景说，这类天线主要用在仓储出入口的托盘标签识别、生产线工位的载具信息采集、无人值守的门禁身份核验、智能货架的批量标签盘点这些场景，和常见的分体式天线不一样，这款把射频辐射单元、阻抗匹配网络、防护外壳做了集成设计，不需要额外搭配外置的馈线转接结构，现场安装的时候能减少很多布线和调试的工作量。

　　从功能特性上看，这款天线的辐射方向图做了定向优化，主瓣方向的增益控制在适合中距离识别的区间，旁瓣和后瓣做了抑制处理，避免识别到安装背面或者侧面非目标区域的标签，减少误读的概率，外壳采用的是耐候性工程塑料一体成型，表面做了哑光处理，不会在工业照明环境下产生反光干扰，同时外壳的防护等级能满足常规工业车间的防尘防泼溅要求，底部预留的射频接头是标准同轴接口，和主流的UHF RFID读写模块端口直接适配，不需要额外做转接线缆。

　　设计思路上，一开始做结构排布的时候，首先考虑的是内部辐射板的安装定位精度，因为超高频天线的辐射性能和内部振子的位置公差相关性很强，所以外壳内部做了一体式的定位筋，辐射板装配的时候不需要额外打胶固定，靠卡扣和定位筋就能把位置公差控制在0.2mm以内，既方便生产装配，也能避免长期使用后因为震动导致振子移位影响性能。外壳的边角做了大弧度倒角处理，一方面是避免安装的时候尖锐边角划伤施工人员，另一方面也能减少外壳结构的应力集中，在低温或者高温环境下不容易出现开裂变形。

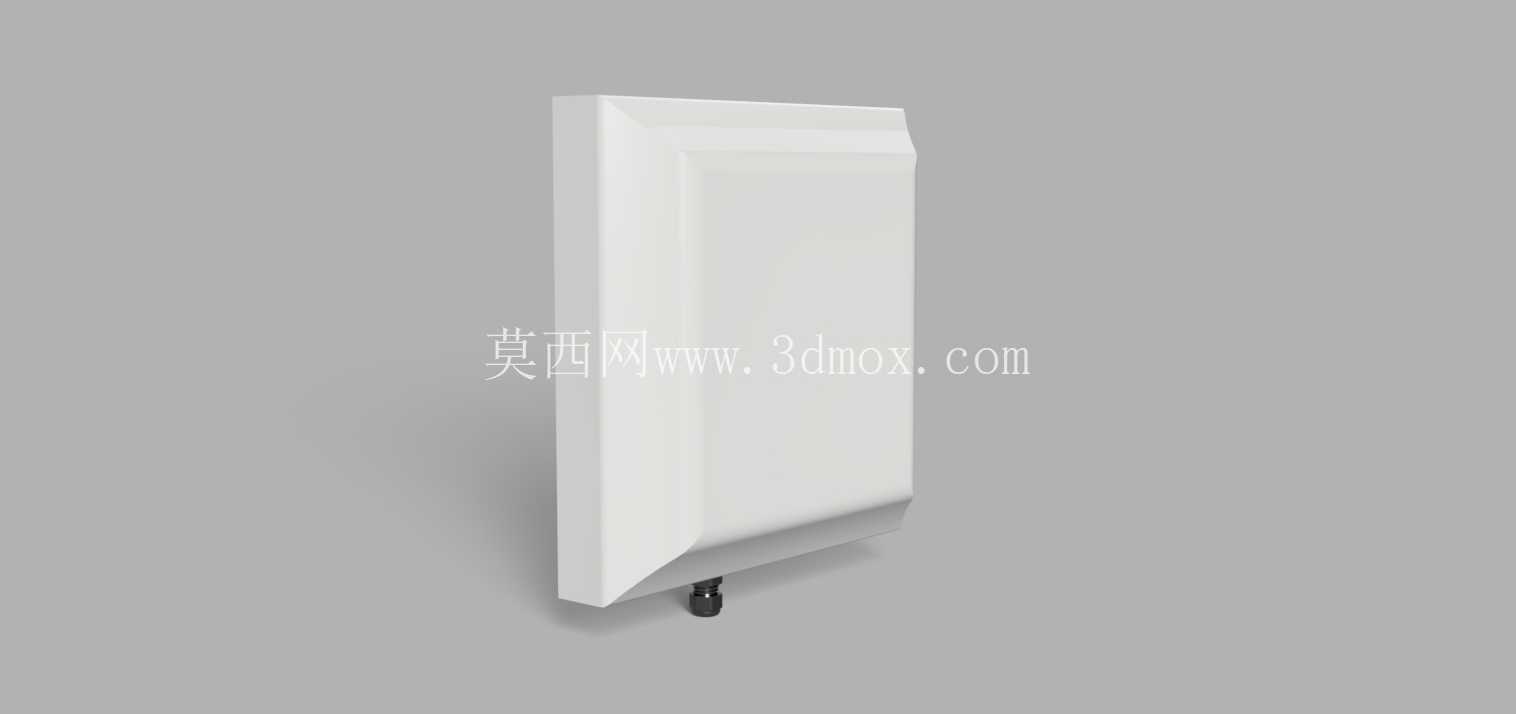

　　再说到外形尺寸和安装边界，这款天线整体是薄型长方体结构，厚度控制在适合壁挂或者支架安装的尺寸，不会在通道或者工位处占用过多的通行空间，背面预留了标准的壁挂安装孔位，同时兼容常见的监控支架、工业设备安装支架的孔距，不管是装在仓储通道的立柱上、生产线的设备护罩侧面，还是智能货架的层板支架上，都不需要额外做定制转接板。天线底部的接头位置做了下沉式设计，线缆接好之后接头部分不会突出外壳底面，壁挂安装的时候外壳能完全贴附在安装面上，不会因为接头顶到安装面导致外壳倾斜，影响辐射方向的对准。

　　实际做结构验证的时候，还考虑了工业现场的电磁兼容问题，外壳内侧做了局部的屏蔽处理，避免安装面背后的金属构件对天线辐射性能产生影响，很多现场安装的时候天线背后就是钢结构立柱或者设备金属外壳，要是没有做屏蔽处理，金属会导致天线的驻波比升高，识别距离大幅缩短，这个结构设计里的屏蔽层刚好能解决这个常见的现场适配问题，不需要施工人员额外在天线背后垫屏蔽材料。另外外壳的正面做了微凸的弧度设计，不会积灰，在有粉尘的车间环境里长期使用，表面的灰尘会顺着弧度滑落，不会因为积灰过厚影响射频信号的穿透。

　　从安装维护的角度看，这款天线的外壳是卡扣式装配，没有外露的螺丝，现场如果需要检修内部的辐射单元或者匹配电路，只需要用专用的撬片沿着外壳的接缝就能拆开，不需要拧动大量固定螺丝，维护效率很高。同时外壳的装配缝隙做了迷宫式密封设计，既能满足防尘防泼溅的要求，也不会因为打密封胶导致后期拆解困难。天线整体的重量控制得比较轻，单个人就能完成安装作业，不需要额外的吊装辅助，适合在现有产线或者仓储区域做改造加装的时候使用，不需要对原有安装结构做承重加固。

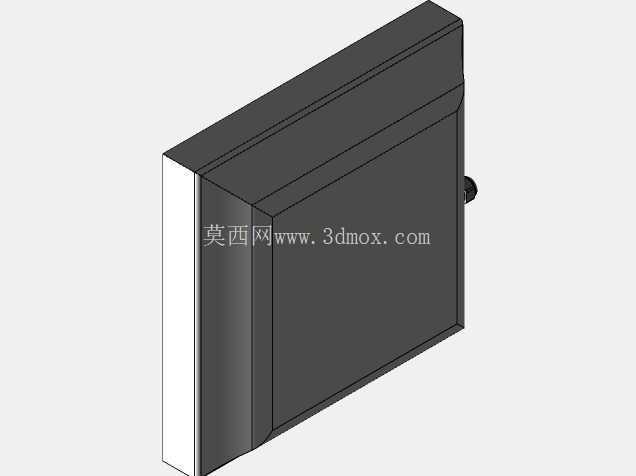

　　在做三维建模的时候，把内部的定位筋、卡扣结构、安装孔位、接头避让空间都做了1:1的还原，不管是做设备集成的时候做干涉检查，还是做安装支架的配套设计，都能直接调用这个模型做装配验证，不需要再反复测绘实物尺寸。建模的时候也把外壳的壁厚、加强筋的排布都做了准确还原，要是需要做外壳的开模生产，这个模型也能直接作为结构设计的基础参考，减少重复建模的工作量。
